Charge de moment distante dans l’espace de travail Generative Design

Moment ajouté provenant d’un point de l’espace qui ne se trouve pas dans le modèle génératif.

Vous définissez la ou les faces cibles sur le modèle, la direction dans laquelle vous souhaitez que le moment agisse, la magnitude de la charge et le point dans l’espace de l’emplacement source.

La charge de moment est une charge de torsion qui tente de faire pivoter un corps perpendiculaire à l’axe de rotation désigné, pour simuler les effets d’un couple sur le modèle génératif. Des moments distants sont idéals lorsque l’objet dans l’espace représenté n’est pas important pour la modélisation ou est trop difficile à modéliser.

La direction par défaut de l’axe de moment est normale à la première face sélectionnée, mais vous pouvez spécifier n’importe quelle direction d’axe (x,y,z) pour les composants de moment appropriés (Mx, My, Mz).

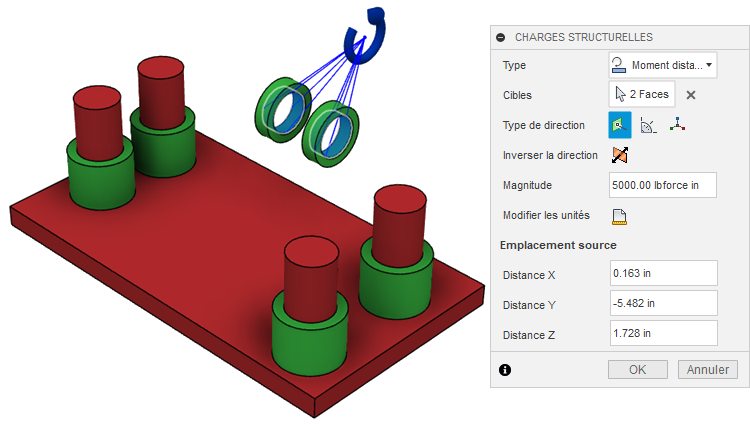

Exemple de charge de moment distant.
