Les charges vous permettent de simuler les forces de poussée, traction et torsion que votre conception doit supporter.

La définition des charges vous permet de préciser les attentes relatives à la résistance de la conception. Il s’agit d’une partie essentielle des exigences de conception dans une étude générative et qui influence les formes finales des résultats. Vous devez appliquer au moins une charge à un corps avec géométrie conservée. Une charge et une contrainte ne peuvent pas se trouver sur la même face, arête ou sommet.

Définition des charges

Pour définir les forces d’un cas de charge, utilisez la commande Charges structurelles . Vous pouvez y accéder à partir du groupe de fonctions Conditions de conception de la barre d’outils Generative Design.

Appliquez les charges à la géométrie conservée. Elle s’affiche en vert sur la zone de dessin.

La direction de la charge est déterminée par un signe. Si vous entrez une valeur négative, la direction de la charge passe à l’opposé.

Types de charge

Vous pouvez appliquer les charges suivantes :

Charger	Appliqué à	Utilisée pour
Force	Faces, arêtes ou sommets	Appliquez une charge ponctuelle pour simuler l’action de cette charge sur votre modèle.
Pression	Face (unique ou multiple)	Appliquez une pression (force par zone d’unité) à une zone définie pour simuler l’action de cette charge sur votre modèle. La pression est : - Répartie uniformément sur une zone définie. - Toujours appliquée de façon normale aux faces sélectionnées
Moment	Face (unique ou multiple)	Appliquez une charge pour simuler l’action de couple sur votre modèle.
Charge de roulements	Face (unique ou multiple)	Appliquez une charge pour simuler les effets des corps cylindriques qui poussent l’un sur l’autre, sur votre modèle. Remarque : la face doit être cylindrique et peut être une face extérieure ou une face intérieure (perçage). Il peut s’agir d’une face cylindrique complète de 360° ou d’une face partielle.
Force distante	Face (unique ou multiple)	Appliquez une charge ponctuelle pour simuler les effets d’une force appliquée à partir d’un point dans l’espace qui ne se trouve pas sur votre modèle.
Moment distant	Face (unique ou multiple)	Appliquez une charge de torsion, depuis un emplacement distant, pour simuler l’effet du couple sur le modèle.

Cas de charge

Les charges agissant sur une conception dépendent de la façon dont elle est utilisée. Chaque cas d’utilisation pris en compte est représenté dans une étude générative par un cas de charge.

Le cas de charge par défaut s’affiche dans le navigateur. Cliquez deux fois sur le cas de charge pour l’activer. Ensuite, définissez les charges pour le premier cas d’utilisation envisagé ici. Si vous avez besoin de plus de cas de charge, vous pouvez les cloner ou les créer. Accédez aux options appropriées à partir du menu contextuel en cliquant avec le bouton droit de la souris sur le cas de charge dans le navigateur.

Le cas de charge inclut :

• Gravité. Il s’agit d’une charge par poids propre. Elle est basée sur les propriétés des matériaux sélectionnés pour une étude générative.

• Charges. Il s’agit des charges agissant sur la conception dans un cas d’utilisation donné.

• Contrainte. Permet de bloquer le mouvement dans une direction donnée. Nécessaire pour chaque cas de charge.

Charges dans Conception générative - durée : 05:51

Conseils pour éviter que les charges ne s’annulent

Si un cas de charge inclut des charges de mêmes magnitudes et des directions opposées appliquées à la même géométrie conservée, elles peuvent s'annuler les unes les autres.

Par conséquent, ces charges ne sont pas prises en compte dans la génération des résultats.

Exemple	Description

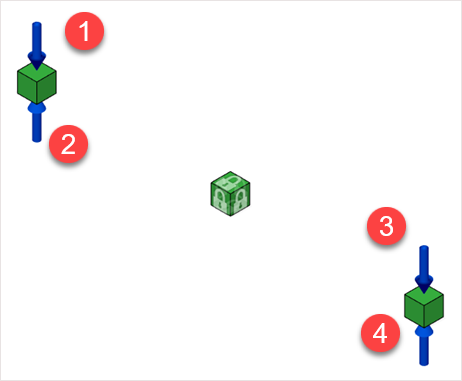

	Exemple 1 : les forces 1, 2, 3 et 4 sont dans un cas de charge et ont des magnitudes égales. La magnitude résultante est égale à zéro. La géométrie n’est pas chargée. Par conséquent, les charges ne sont pas prises en compte dans la génération des résultats.

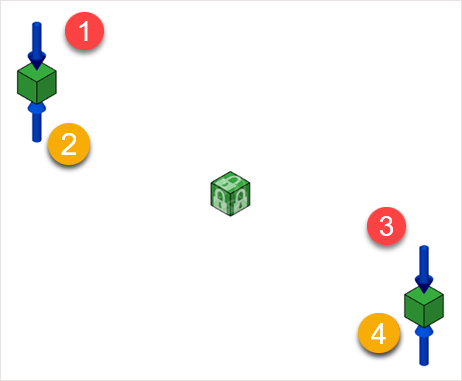

	Exemple 2 : les forces 1, 3 sont dans le cas de charge 1 et les forces 2 et 4 dans le cas de charge 2. Toutes les forces ont des magnitudes égales. La définition de la charge est correcte. Ces charges se trouvent dans différents cas de charge, la magnitude résultante est donc différente de zéro.

Magnitudes de charge

Les magnitudes des charges agissant sur la conception dépendent de la masse de conception et de la façon dont elle est utilisée dans un cas d'utilisation donné.

Pour certaines conceptions, il faut consulter les experts pour estimer précisément les magnitudes.

La représentation précise des exigences vous permet d’explorer pleinement l’espace de conception des options. La surestimation des magnitudes peut entraîner des résultats qui utilisent trop de matériau ou utilisent plus de matériau que nécessaire. Cela peut avoir une incidence sur les coûts de fabrication. Si vous sous-estimez les magnitudes de charge, cela peut entraîner des résultats de résistance insuffisante.

Pour de nombreuses conceptions, il peut être utile de faire référence à des exemples réalistes.

Types de charge structurelle

Pour plus d’informations sur les types et la définition des charges structurelles disponibles dans l’espace de travail Simulation, reportez-vous à la rubrique Charges structurelles.
