Exercice 1 : Préparation de l’environnement Fusion

Avant de commencer, vous devez ouvrir et enregistrer l’exemple de conception (pièce GE) dans un dossier personnel, puis définir les unités et la résolution des résultats.

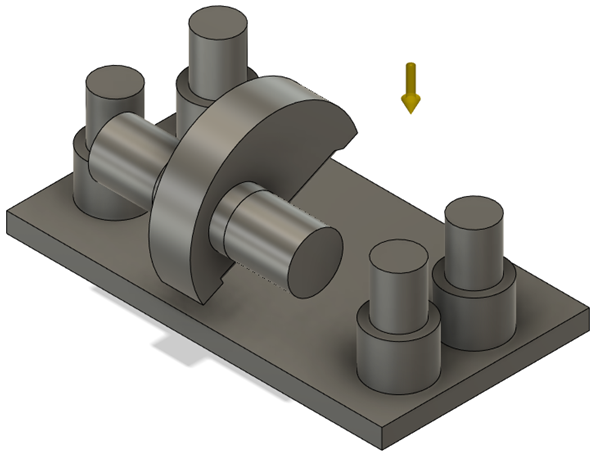

La section Pièce GE s’est ouverte dans l’espace de travail Conception générative.

Conditions préalables

• Vous avez lancé Fusion.
• Emplacement du fichier de données : Generative Design Samples > GE Bracket.

Étapes

1. Ouvrez la conception de la pièce GE.

   1. Si nécessaire, cliquez sur Afficher le panneau de données .
   2. Dans le panneau de données, sous Exemples, ouvrez Generative Design Samples > GE Bracket.

      Lorsque vous ouvrez pour la première fois un exemple de conception dans Fusion, il apparaît dans l’espace de travail Conception. Étant donné que la conception est en lecture seule, vous devez en enregistrer une copie dans un projet personnel.

2. Enregistrez une copie de travail de la conception dans un dossier personnel.

   1. Cliquez sur Fichier  > Enregistrer sous.
   2. Dans la zone Nom, tapez My GE Bracket Quick Start Tutorial.
   3. À droite de la zone Emplacement, cliquez sur l’icône Flèche bas .
   4. Cliquez sur Nouveau projet.
   5. Dans la zone, tapez My Generative Design Tutorials.
   6. Dans la liste Projet, cliquez sur My Generative Design Tutorials pour en faire l’emplacement d’enregistrement du fichier actuel.
   7. Cliquez sur Enregistrer.

3. Vérifiez que l’unité par défaut définie pour la nouvelle étude de conception générative est Américain (po).

   Les unités génératives sont indépendantes des unités spécifiées dans l’espace de travail Conception. Le système d’unités peut donc changer lorsque vous passez à l’espace de travail Generative Design.

   1. Dans la barre d’outils, cliquez sur Conception pour changer d’espace de travail.
   2. Sélectionnez l’espace de travail Generative Design dans la liste déroulante.

      La boîte de dialogue Nouvelle étude générative s’ouvre.
   3. Dans la boîte de dialogue, sélectionnez Composant structurel et cliquez sur Créer une étude.

      Remarque : dans le navigateur, l’étude Étude 1 – Composant structurel s’affiche.
   4. Dans le navigateur, à gauche du nœud Composants du modèle, cliquez sur l’icône Développer .
   5. Si nécessaire, pour afficher la liste des composants, développez le nœud GE_Bracket:1.
   6. Dans la partie supérieure du navigateur, placez le pointeur de la souris sur Unités, puis cliquez sur l’icône Éditer , à droite.
   7. Dans la boîte de dialogue Paramètres d’unités, dans la liste déroulante Unité par défaut définie, sélectionnez Américain (po) .
   8. Cliquez sur OK.

4. Spécifiez la résolution des résultats pour l’étude générative.

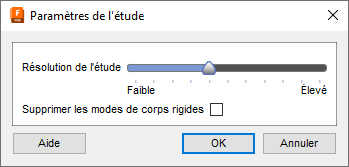

   La boîte de dialogue Paramètres de l’étude vous permet de spécifier la résolution souhaitée pour les résultats. Plus la solution est précise, plus l’application a besoin de temps pour effectuer le calcul.

   1. Dans l’onglet Définir, cliquez sur Étude > Paramètres de l’étude.

      Conseil : vous pouvez également accéder à la boîte de dialogue Paramètres de l’étude en appuyant sur la touche E ou en plaçant le pointeur de la souris sur Étude 1 – Composant structurel, puis en cliquant sur Paramètres de l’étude.
   2. Dans la boîte de dialogue Paramètres de l’étude, si nécessaire, définissez la position du curseur entre Faible et Élevé.


   3. Cliquez sur OK.

Résumé de l’exercice 1

Dans cet exercice, vous avez ouvert et enregistré le fichier d’exemple dans un dossier personnel et vous avez défini les unités et la résolution des résultats.
