Didacticiel : démarrage rapide avec la pièce GE

Ce didacticiel vous guide tout au long du workflow principal, de la configuration d’une étude générative à l’exploration des résultats.

Le support de moteur est un composant essentiel des moteurs de réacteurs d’avion. Les supports doivent supporter le poids du moteur pendant la manipulation, sans casser ni se déformer. Les supports sont utilisés de façon restreinte, mais ils restent toujours sur le moteur, y compris pendant le vol. Comme pour toutes les pièces aéronautiques, il est important de réduire le poids sans perdre en solidité et en performances. En appliquant la fabrication additive dans ce cas, vous pouvez réaliser des économies de poids importantes.

Tâches réalisées dans ce didacticiel :

• Ouverture et enregistrement du fichier d’exemple, GE Bracket, dans un dossier personnel, puis définition des unités et résolution des résultats.
• Spécification d’un espace de conception par l’affectation de types de géométrie à des corps.
• Spécification des conditions de conception par l’application de contraintes et de charges.
• Spécification de critères de conception tels que les objectifs et les méthodes de fabrication et la sélection des matériaux pour l’étude générative.
• Génération de résultats et examen de plusieurs options de conception.
• Utilisation de la vue des propriétés pour comparer les propriétés des options de conception sélectionnées.
• Utilisation de la vue du diagramme de dispersion pour sélectionner les valeurs à afficher sur les axes du graphique et choisir les résultats à comparer.
• Utilisation de la vue Table pour trier les résultats, ouvrir un résultat dans la vue de résultat et comparaison de plusieurs résultats.

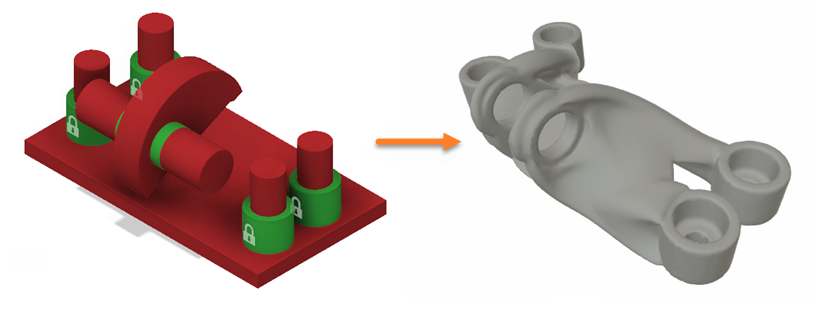

Avant la conception générative (à gauche) et exemple final de la conception générative (à droite).

Conditions préalables

• Pour certaines tâches, telles que la génération de résultats et l’utilisation de conceptions basées sur les résultats, vous devez utiliser des jetons ou l’extension Fusion Simulation Extension.

  Si vous ne disposez ni de jetons ni de l’extension, vous pouvez suivre le didacticiel à l’aide des fichiers d’exemple. Dans le panneau de données, vous trouverez des fichiers d’exemple prédéfinis prêts à être générés et prêts à explorer. Il existe également des exemples de résultats exportés pour les méthodes de fabrication sélectionnées. Vous pouvez les ouvrir et commencer à apprendre au niveau que vous voulez : Generative Design Samples.
• Ce didacticiel repose sur les exigences de l’un des défis de GrabCAD. Pour plus d’informations, reportez-vous à la page GE jet engine bracket challenge.
