Exercice 2 : Définition d’un espace de conception

Dans cette activité, vous déterminez la géométrie à exclure/inclure dans le processus génératif.

Modèle auquel tous les types de géométrie sont affectés.

Conditions préalables

• L’activité précédente est terminée.
• La copie du support GE est ouverte dans l'espace de travail de conception générative.

Procédure

1. Appliquez une géométrie conservée aux six corps sélectionnés.

   Remarque : la géométrie conservée est un type de géométrie que vous appliquez à un corps que vous souhaitez inclure dans la forme finale de votre conception.
   1. Dans l’onglet Définir, cliquez sur Espace de conception > Géométrie conservée .

      La boîte de dialogue Géométrie conservée s’ouvre.

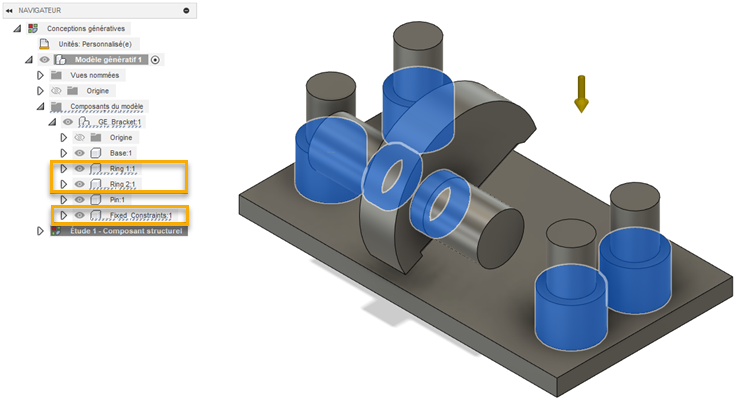

   2. Dans la conception, sélectionnez les corps mis en surbrillance en bleu comme illustré ci-dessous.



      Remarque : dans le navigateur, vous pouvez voir que les composants Ring 1, Ring 2 et Fixed Constraints sont mis en surbrillance.
   3. Dans la boîte de dialogue Géométrie conservée, cliquez sur OK.

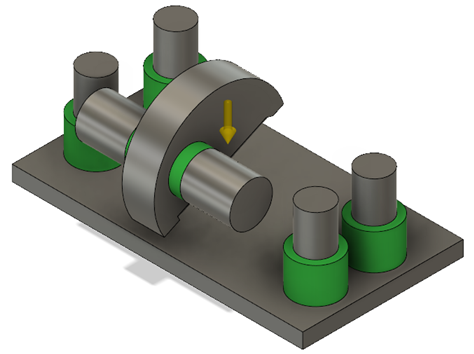

      Dans la conception, les corps s’affichent en vert.


   4. Pour vérifier que six corps ont été affectés, dans le navigateur, sous Étude 1 – Composant structurel, développez Géométrie conservée.

      Conseil : pour modifier la géométrie conservée, dans le navigateur, placez le pointeur de la souris sur Géométrie conservée, puis cliquez sur l’icône Modifier .

2. Appliquez une géométrie obstacle aux deux corps sélectionnés.

   Remarque : la géométrie obstacle est un type de géométrie que vous appliquez à un corps que vous souhaitez exclure de la forme finale de votre conception.
   1. Dans l’onglet Définir, cliquez sur Espace de conception > Géométrie obstacle .

      La boîte de dialogue Géométrie obstacle s’ouvre.

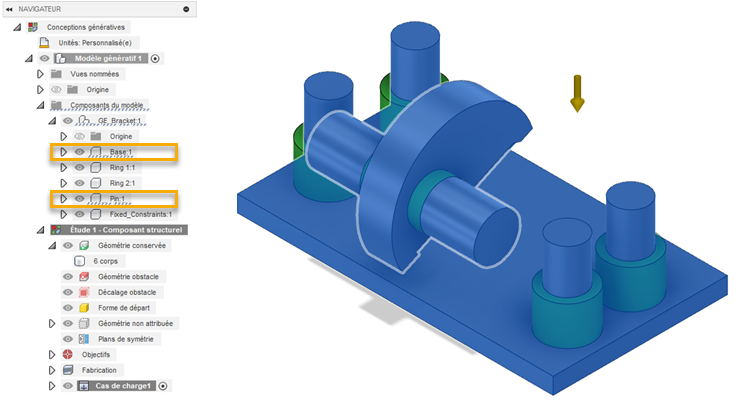

   2. Dans la conception, sélectionnez les corps mis en surbrillance en bleu comme illustré ci-dessous.



      Remarque : dans le navigateur, vous pouvez voir que les composants Base:1 et Pin:1 sont également mis en surbrillance.
   3. Dans la boîte de dialogue Géométrie obstacle, cliquez sur OK.

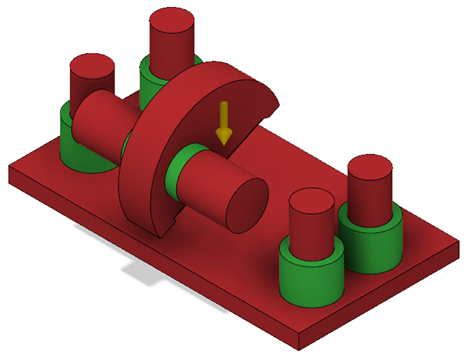

      Les corps s’affichent en rouge dans la conception.


   4. Pour vérifier que deux corps ont été appliqués, dans le navigateur, sous Étude 1 – Composant structurel, développez Géométrie obstacle.

      Conseil : pour modifier la géométrie obstacle, dans le navigateur, placez le pointeur de la souris sur Géométrie obstacle, puis cliquez sur l’icône Modifier .

Résumé de l’exercice 2

Dans cette activité, vous avez déterminé la géométrie à exclure du processus génératif et celle à inclure.
