Exercice 1 : préparation du modèle

Avant de commencer, vous devez ouvrir un modèle dans l’espace de travail Generative Design et définir les unités.

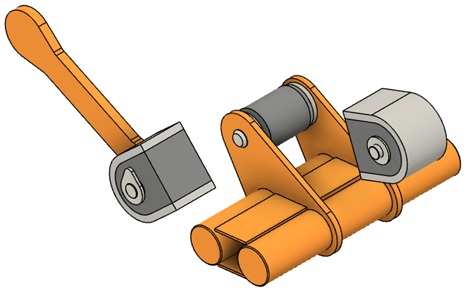

Le modèle Chargeur frontal ouvert dans Fusion.

Conditions préalables

• [Facultatif] Emplacement du fichier de données : Generative Design Samples > Front Loader.

Procédure

Selon le modèle (Étude GD ou Chargeur frontal) que vous souhaitez utiliser dans le didacticiel, choisissez l’une des approches (1 ou 2) et suivez les étapes.

1. Ouvrez un modèle créé dans Inventor.

   Utilisez cette approche si vous poursuivez la partie Inventor du didacticiel et si vous souhaitez utiliser votre propre modèle (Étude GD) créé dans Inventor.

   Remarque :

   avant d’ouvrir le modèle dans Fusion, assurez-vous que l’orientation de modélisation est la même que dans Inventor. Dans Inventor, le modèle d’origine était orienté avec l’axe Y vers le haut. Si vous n’avez pas modifié l’orientation du modèle dans Inventor, vous pouvez le faire dans Fusion. Vous pouvez modifier l’orientation de modélisation par défaut dans la boîte de dialogue Préférences.

   Si vous avez utilisé l’option Ouvrir dansFusion dans Inventor, le fichier s’ouvre automatiquement dans Fusion.

   Vous pouvez également ouvrir votre modèle à partir du panneau de données.

   1. Si le panneau de données ne s’affiche pas, dans la barre d’application, cliquez sur Afficher le panneau de données .

      Le panneau de données s’affiche sur le côté gauche de la fenêtre du programme.
   2. Dans le client Web Fusion, identifiez le projet personnel dans lequel vous avez enregistré votre modèle dans Inventor.

      Remarque : dans le client Web Fusion, en principe, le fichier .IPT Inventor et le fichier .F3D associé sont générés automatiquement lors du processus de chargement.
   3. Double-cliquez sur le modèle Étude GD.F3D, ou cliquez avec le bouton droit de la souris et choisissez Ouvrir dans le menu contextuel.


   4. Ignorez l’étape 2 et passez à l’étape 3.

2. Ouvrez un fichier d’exemple à partir du panneau de données.

   Si vous souhaitez commencer uniquement la partie Fusion du didacticiel et utiliser le modèle précédemment défini, ouvrez le modèle Chargeur frontal dans le panneau de données.

   Remarque : le modèle Chargeur frontal est en lecture seule. Vous devez en enregistrer une copie dans un projet personnel.

   1. Si le panneau de données ne s’affiche pas, dans la barre d’application, cliquez sur Afficher le panneau de données .

      Le panneau de données s’affiche sur le côté gauche de la fenêtre du programme.

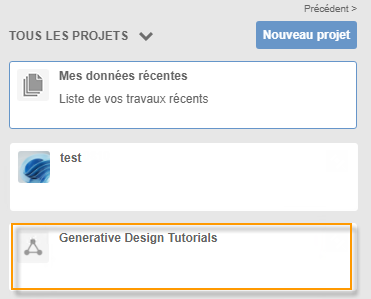

   2. Dans le panneau de données, cliquez sur Nouveau projet.

      Remarque : si l’option n’est pas visible, revenez à la vue de début dans le panneau de données.
   3. Entrez Generative Design Tutorials dans le champ de nom.
   4. Double-cliquez sur le projet Generative Design Tutorials pour en faire l’emplacement d’enregistrement du fichier actif.


   5. Le niveau supérieur (vue de début) du panneau de données est divisé en trois sous-sections : PROJETS, BIBLIOTHÈQUES et EXEMPLES. Faites défiler la liste PROJETS jusqu’en bas, si nécessaire, afin de voir la liste EXEMPLES.
   6. Recherchez l’entrée Generative Design Samples sous EXEMPLES et double-cliquez dessus.

      À présent, le panneau de données affiche la liste des dossiers contenant les modèles du cours de formation.
   7. Double-cliquez sur le modèle Chargeur frontal, ou cliquez avec le bouton droit de la souris et choisissez Ouvrir dans le menu contextuel.
   8. Dans la barre d’application, cliquez sur Fichier > Enregistrer sous.
   9. Entrez Front Loader Tutorial dans le champ de nom.
   10. Développez le bouton fléché en regard du champ Emplacement et sélectionnez Generative Design Tutorials.
   11. Cliquez sur Enregistrer, puis sur OK.

3. Passez à l’espace de travail Generative Design et choisissez Métrique (SI) pour l’étude générative.

   Remarque : si vous avez utilisé l’option Ouvrir dans Fusion dans Inventor, le fichier s’ouvre automatiquement dans l’espace de travail Generative Design. Ignorez les étapes a à b, et passez à l’étape c.

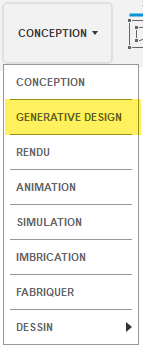

   1. Dans la barre d’outils, cliquez sur Conception pour changer d’espace de travail.
   2. Sélectionnez l’espace de travail Generative Design dans la liste déroulante.



      La boîte de dialogue Nouvelle étude générative s’ouvre.
   3. Dans la boîte de dialogue, sélectionnez Composant structurel et cliquez sur Créer une étude.

      Remarque : dans le navigateur, l’étude Étude 1 – Composant structurel s’affiche.
   4. Dans le navigateur, placez le curseur de la souris sur Unités, puis cliquez sur .
   5. Dans la boîte de dialogue Paramètres d’unités, sélectionnez Métrique (SI) dans la liste déroulante Jeu d’unités par défaut.
   6. Cliquez sur OK.
   7. Dans la barre d’application, cliquez sur Fichier > Enregistrer.

Résumé de l’exercice 1

Dans cet exercice, vous avez ouvert le modèle dans l’espace de travail Generative Design et défini les unités.
