Didacticiel : Chargeur frontal - Utilisation d’un fichier Autodesk® Inventor®
Ce didacticiel vous guide tout au long du workflow d’utilisation de la conception générative avec un modèle créé dans Inventor.
L’objectif de ce didacticiel est de reconcevoir la partie du chargeur frontal à l’aide de la conception générative afin d’offrir des économies significatives en termes de poids.

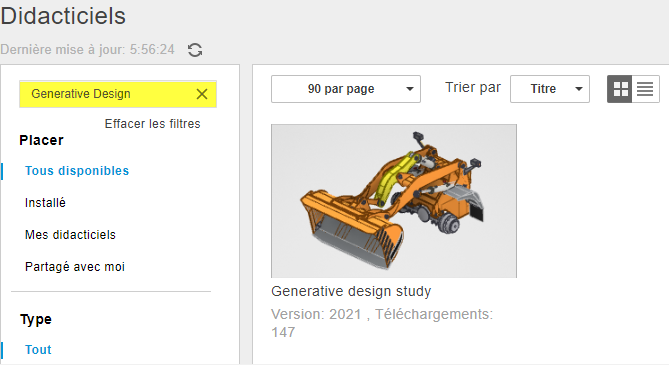

toutes les géométries requises, telles que les géométries conservées et obstacle, ont été créées dans le didacticiel Inventor. Pour savoir comment créer ces géométries dans Inventor, reportez-vous au didacticiel Étude de conception générative. Pour accéder au didacticiel, dans Inventor, cliquez sur la Galerie de didacticiels dans l’onglet Mise en route, groupe de fonctions Ma page d’accueil du ruban. Ensuite, dans le champ de recherche, saisissez : Conception générative.
Dans ce didacticiel, vous allez :
- Ouvrir un modèle dans l’espace de travail Generative Design.
- Définir un espace de conception en affectant des types de géométrie aux corps.
- Définir les conditions de conception en appliquant des contraintes et des charges.
- Définir les normes de conception telles que les objectifs et les méthodes de fabrication.
- Sélectionner les matériaux pour l’étude générative.
- Générer un aperçu des résultats et des résultats.
- Explorer les résultats.
- Créer une conception, la valider et l’exporter vers un fichier Inventor.

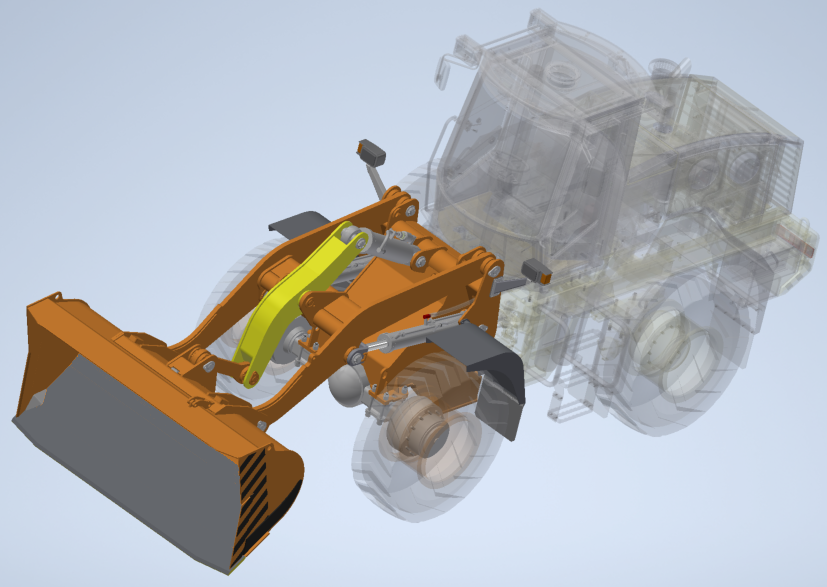

Modèle de chargeur frontal avec la pièce marquée en jaune qui est reconçue à l’aide de la conception générative.
Conditions préalables
- Pour certaines tâches, telles que la génération de résultats et l’utilisation de conceptions basées sur les résultats, vous devez utiliser des jetons ou l’extension Fusion Simulation Extension.
Si vous ne disposez ni de jetons ni de l’extension, vous pouvez suivre le didacticiel à l’aide des fichiers d’exemple. Dans le panneau de données, vous trouverez des fichiers d’exemple prédéfinis prêts à être générés et prêts à explorer. Il existe également des exemples de résultats exportés pour les méthodes de fabrication sélectionnées. Vous pouvez les ouvrir et commencer à apprendre au niveau qui vous intéresse : Generative Design Samples.
