Exercice 2 : modifier des fonctions à l’aide de la modélisation directe

Dans cet exercice, vous passez en mode de modélisation directe pour modifier l’angle du bras de roulement, puis vous redémarrez l’historique de conception.

Remarque : lorsque vous passez à la modélisation directe, le plan de montage chronologique situé en bas de la zone de dessin est supprimé. Lorsque vous revenez à la modélisation paramétrique, les modifications que vous apportez sont capturées sur le plan de montage chronologique.

Conditions préalables

Étapes

  1. Passez à la modélisation directe.

    1. Cliquez sur l’icône en forme d’engrenage dans le coin inférieur droit de la fenêtre.

    2. Cliquez sur Ne pas capturer l’historique de conception icône d’historique de conception.

    3. Dans la boîte de dialogue Avertissement, cliquez sur Continuer pour supprimer le plan de montage chronologique et passer à la modélisation directe.

      Remarque : le plan de montage chronologique disparaît du bas du canevas et tous les éléments de modélisation sont capturés dans le navigateur.
  2. Sélectionnez les 17 faces du bras, en tant qu’objets à déplacer.

    1. Cliquez sur Conception > Solide > Modifier > Déplacer/Copier Icône déplacer/copier.

    2. Dans la boîte de dialogue Déplacer/Copier, définissez Déplacer l’objet sur Faces.

    3. Cliquez sur les 17 faces du bras pour les sélectionner en tant qu’objets à déplacer.

      Remarque : vérifiez que 17 objets sont sélectionnés dans la boîte de dialogue Déplacer/Copier.

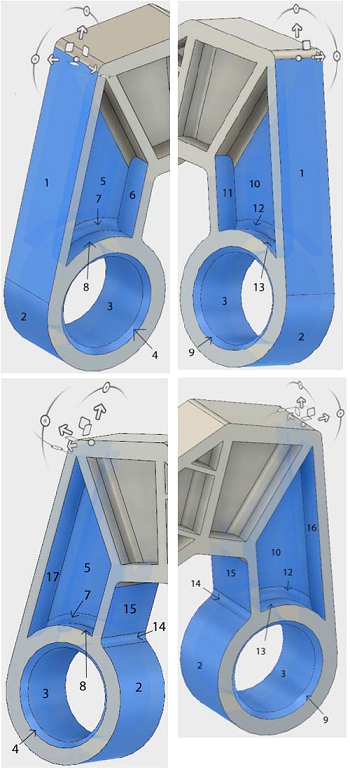

      17 faces du bras

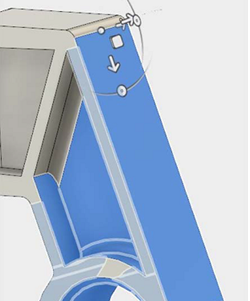

  3. Déplacez le point de pivot au centre de l’arête supérieure de la longue face extérieure et supérieure du bras.

    1. Dans la boîte de dialogue Déplacer/Copier, cliquez sur Définir le pivot Icône Définir le pivot.

    2. Cliquez au centre de l’arête supérieure de la longue face extérieure et supérieure du bras.

      17 faces du bras

    3. Dans la boîte de dialogue Déplacer/Copier, cliquez sur Définir le pivot Icône Définir le pivot.

  4. Déplacez le bras de roulement de 30 degrés vers le haut par rapport à l’axe X.

    1. Dans la boîte de dialogue Déplacer/Copier, indiquez une valeur de -30 degrés pour Angle X.
    2. Cliquez sur OK pour appliquer les effets de l’outil et fermer la boîte de dialogue Déplacer/Copier.
  5. Réactivez l’historique de conception pour revenir à la modélisation paramétrique.

    1. Dans le navigateur, cliquez avec le bouton droit de la souris sur le composant Bearing_Bracket Icône Composant.

    2. Cliquez sur Capturer l’historique de conception Icône d’historique de conception.

      Remarque : le plan de montage chronologique a redémarré avec une seule fonction de base.

Résumé de l’exercice 2

Dans cet exercice, vous êtes passé en mode de modélisation directe pour modifier l’angle du bras de roulement, puis vous avez redémarré l’historique de conception.

Vous avez effectué cette tâche à l’aide des outils suivants :
