Exercice 2 : Créer le perçage arrière du bras oscillant à l’aide d’une nouvelle esquisse

Dans cet exercice, vous allez créer un solide par extrusion qui sera joint au corps du bras oscillant et servira de diamètre intérieur réduit. Vous allez ensuite créer un perçage à travers cette extrusion en créant une esquisse.

Conditions préalables

• L’exercice précédent a permis de créer le corps du bras oscillant.

Étapes

1. Extrudez le contour circulaire de l’extrusion du rayon intérieur et joignez le solide obtenu au bras oscillant.

   1. Sélectionnez le contour du cercle. Si vous avez des difficultés à sélectionner une géométrie spécifique parce qu’elle est obstruée, placez le curseur sur le contour, cliquez et maintenez le bouton de la souris enfoncé. Après quelques secondes, un menu de boîte de dialogue s’affiche pour vous aider à sélectionner l’entité souhaitée. Sélectionnez Contour dans la liste.



   2. Pour extruder le contour circulaire, cliquez avec le bouton droit de la souris sur le contour du cercle sélectionné et choisissez Extruder.

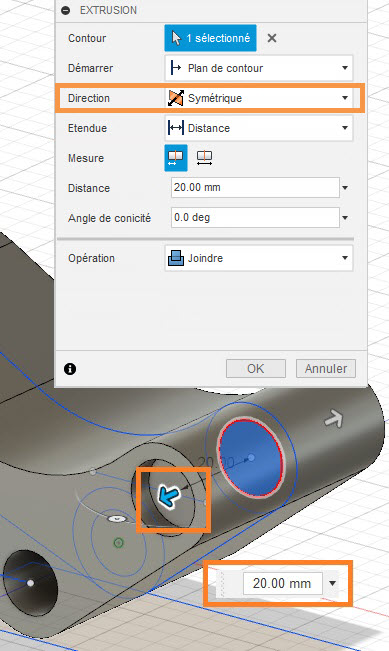

   3. Pour définir la direction et joindre le nouveau corps extrudé au bras oscillant, définissez la valeur de direction sur Symétrique et vérifiez que la valeur de l’option Opération est définie sur Joindre.

   4. Faites glisser la flèche sur 20 mm.



   5. Pour terminer, cliquez sur OK.

2. Esquissez le contour circulaire d’un diamètre de 10 mm pour la coupe d’alésage interne.

   1. Pour esquisser un nouveau contour de cercle, cliquez avec le bouton droit de la souris sur Esquisse 1 dans le navigateur et sélectionnez Modifier l’esquisse.

      Remarque : vous revenez ainsi à la première esquisse et créez une géométrie supplémentaire. Notez que le plan de montage chronologique indique également que nous revenons à cet élément d’esquisse.

   2. Accédez à l’onglet Esquisse et sélectionnez Cercle > Centre, diamètre, cercle.

   3. Créez un cercle accroché au centre avec un diamètre de 10 mm. (Vous devrez peut-être saisir 10.)



   4. Appuyez sur Entrée pour valider. Cliquez sur Terminer l’esquisse pour quitter le mode Esquisse.

3. Projetez l’esquisse du cercle sur la face extérieure du bras oscillant.

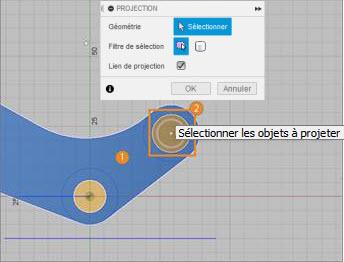

   1. Cliquez avec le bouton droit de la souris sur la face extérieure du bras oscillant, puis cliquez sur Esquisse > Projection. Le modèle repasse en mode Esquisse.

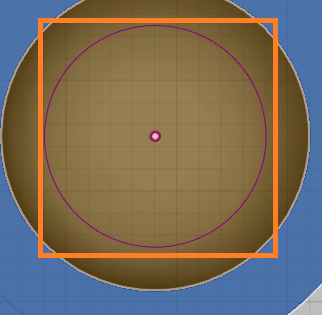

   2. Sélectionnez la nouvelle esquisse de cercle que vous venez de créer. Cliquez sur OK. Notez que la couleur passe au violet pour indiquer qu’elle a été sélectionnée.



   3. Pour terminer, cliquez sur Terminer l’esquisse. Vous devriez maintenant voir que le cercle est projeté sur la face extérieure du modèle.



4. Extrudez le cercle en tant que fonction de coupe.

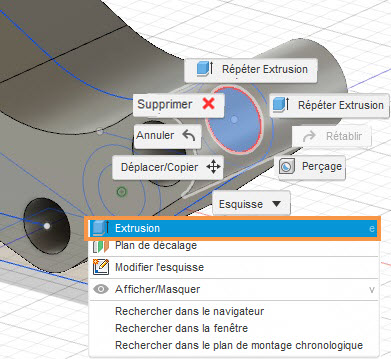

   1. Sélectionnez le contour du cercle projeté, cliquez avec le bouton droit de la souris et choisissez Extrusion.

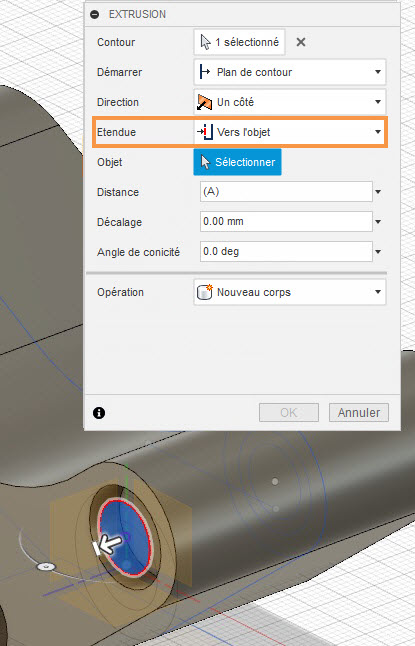

   2. Dans la boîte de dialogue de l’outil, définissez l’option Étendue sur Vers l’objet.



   3. Cliquez sur le manipulateur de flèche pour activer l’extrusion.

   4. Faites pivoter le modèle de l’autre côté pour voir l’autre face vers laquelle effectuer l’extrusion. Cliquez sur cette face, puis sur OK pour terminer.

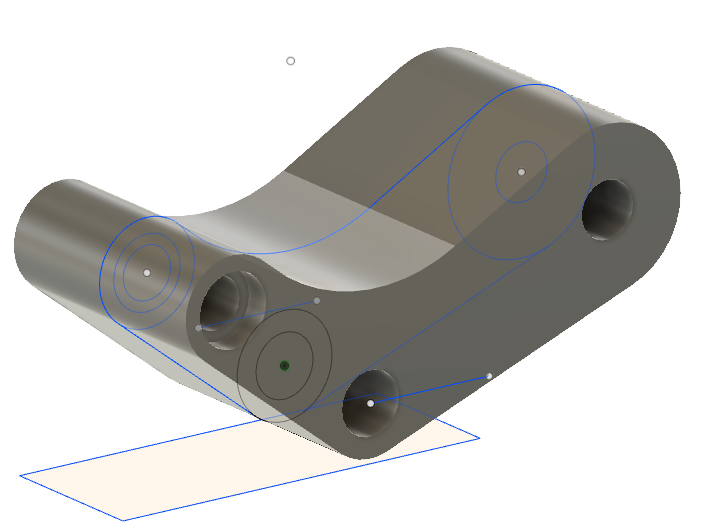

      Vous devriez maintenant voir une coupe à travers toute la largeur du modèle. Cette coupe est désormais liée à l’esquisse du cercle d’origine, ce qui nous permet de modifier facilement les cotes ultérieurement.



   5. Cliquez sur OK.

Résumé de l’exercice 2

Dans cet exercice, vous avez utilisé une esquisse pour extruder un cylindre que vous avez joint au corps du bras oscillant. Vous avez ensuite créé une esquisse et extrudé un cylindre qui traverse la première extrusion.
