Exercice 3 : Utilisation d’une nouvelle esquisse

Dans cet exercice, vous allez créer le perçage à l’avant du bras oscillant.

Conditions préalables

• Vous avez terminé l’exercice précédent consistant à créer le perçage à l’arrière du bras oscillant.

Étapes

1. Esquissez un nouveau contour de cercle.

   1. Pour esquisser un nouveau contour de cercle, cliquez avec le bouton droit de la souris sur Sketch1 dans le navigateur et sélectionnez Modifier l’esquisse.

   2. Accédez à l’onglet Esquisse et sélectionnez Cercle > Centre, diamètre, cercle.

   3. Créez un cercle accroché au centre avec un diamètre de 24 mm.



   4. Appuyez sur Entrée pour valider. Cliquez sur Terminer l’esquisse pour quitter le mode Esquisse.

2. Projetez l’esquisse du cercle sur la face extérieure du bras oscillant.

   1. Cliquez avec le bouton droit de la souris sur la face extérieure du bras oscillant, puis cliquez sur Esquisse > Projection. Le modèle repasse en mode Esquisse.

   2. Sélectionnez la nouvelle esquisse de cercle que vous venez de créer. Cliquez sur OK.

      Notez que la couleur passe au violet pour indiquer qu’elle a été sélectionnée.

   3. Pour terminer, cliquez sur Terminer l’esquisse. Vous devriez maintenant voir que le cercle est projeté sur la face extérieure du modèle.



3. Extrudez le cercle en tant que coupe.

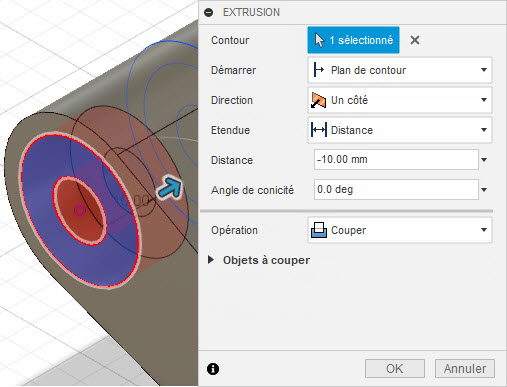

   1. Sélectionnez la zone située entre le cercle projeté et le cercle plus petit, cliquez avec le bouton droit de la souris et sélectionnez Extrusion.

   2. Faites glisser le manipulateur de flèche sur -10 mm. Cliquez sur OK pour terminer.



4. Mettez la coupe en miroir de l’autre côté.

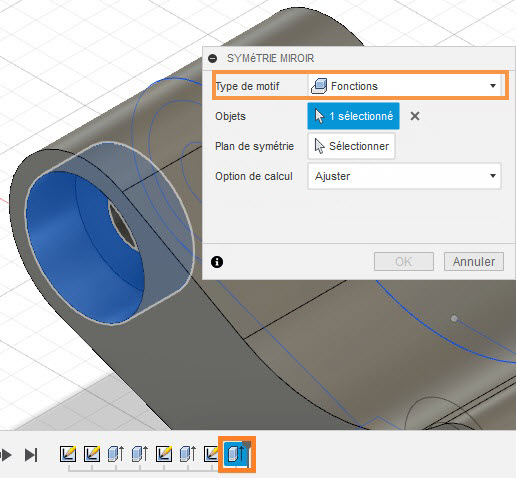

   1. Accédez au menu déroulant Créer et sélectionnez Symétrie miroir.

   2. Sélectionnez Fonctions comme Type de motif.

   3. Accédez au plan de montage chronologique et sélectionnez la dernière extrusion en tant qu’objet que vous souhaitez mettre en miroir.

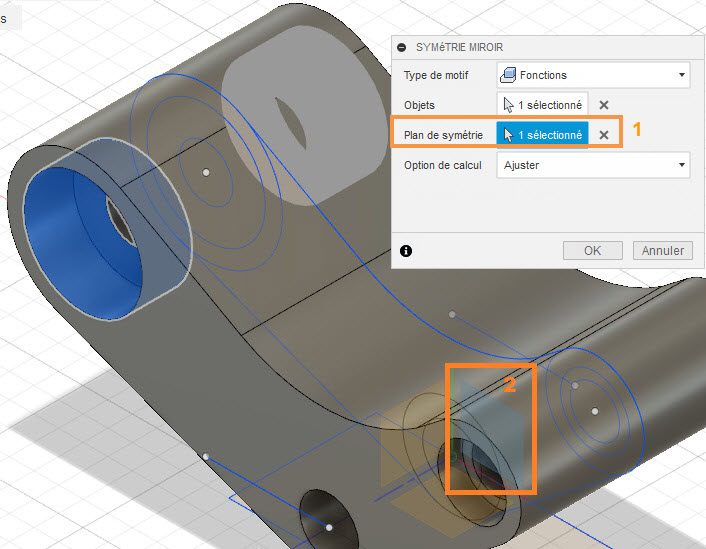

   4. Cliquez sur l’option Plan de symétrie pour activer le plan de symétrie à utiliser.

   5. Sélectionnez le plan d’origine qui se trouve au milieu du modèle.

      Si vous avez des difficultés à sélectionner le plan d’origine, n’oubliez pas d’effectuer un zoom arrière ou de cliquer en maintenant le bouton de la souris enfoncé pour choisir ce que vous souhaitez sélectionner.



   6. Pour terminer, cliquez sur OK.

Résumé de l’exercice 3

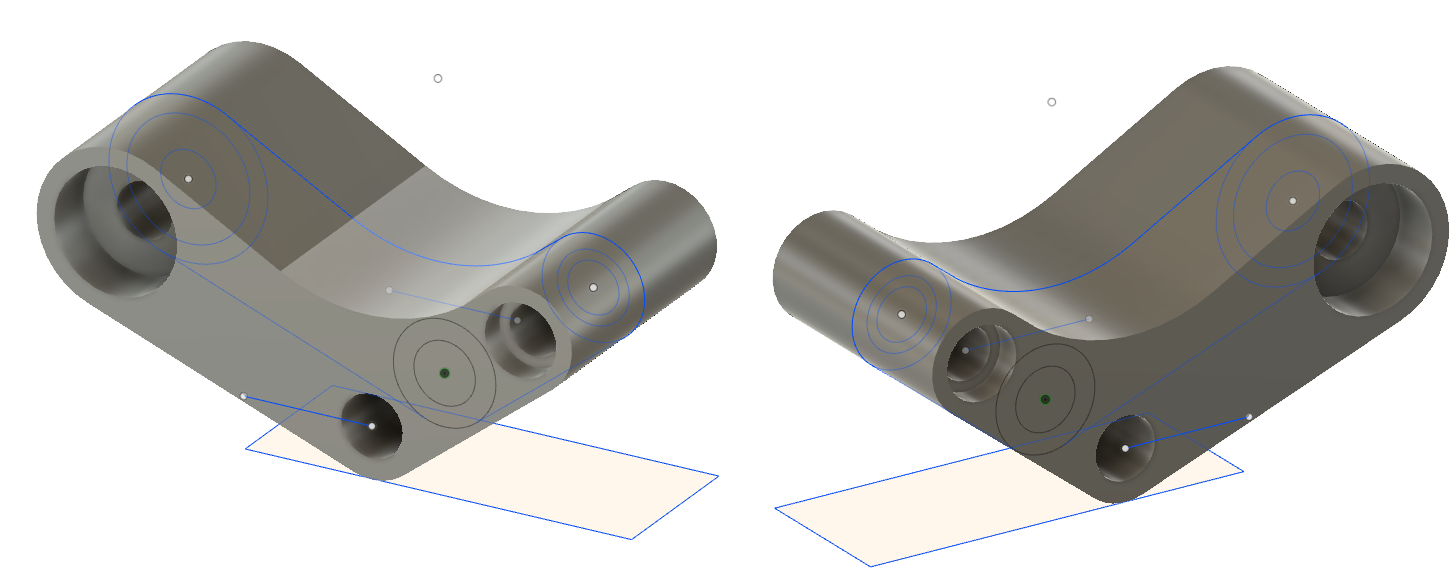

Dans cet exercice, vous avez créé une esquisse circulaire et l’avez projetée sur la surface extérieure du bras oscillant. Vous avez ensuite créé une fonction de coupe en extrudant le contour circulaire. Enfin, vous avez mis en miroir la fonction de coupe sur l’autre côté du bras oscillant.
