Exercice 2 : Techniques de modélisation avec des corps

Dans cet exercice, vous allez créer les poignées en appliquant des techniques de modélisation aux corps créés dans l’exercice précédent.

Conditions préalables

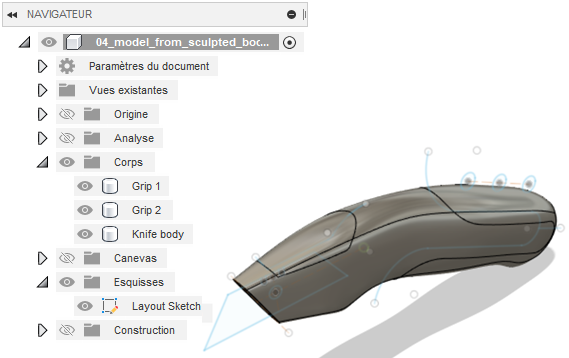

• L’exercice précédent a permis de scinder le corps en trois corps.
• Vous avez renommé les nouveaux corps.

Étapes

1. Créez des copies des corps de poignée.

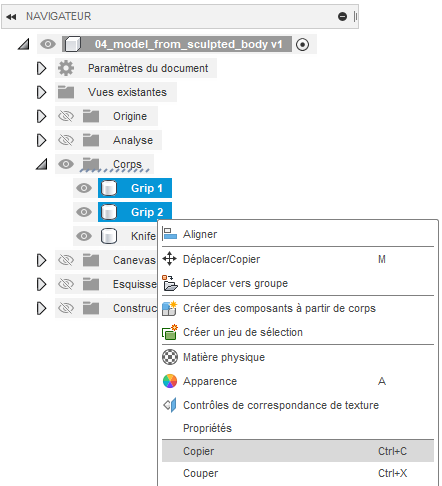

   1. Dans le dossier Bodies du navigateur, sélectionnez Grip 1 et Grip 2. (Maintenez la touche Maj enfoncée pour sélectionner plusieurs éléments.)

   2. Cliquez avec le bouton droit de la souris et sélectionnez Copier.

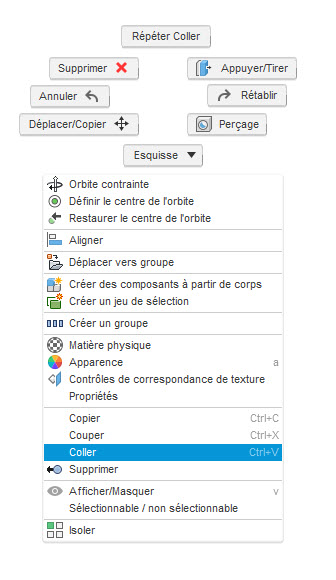

   3. Cliquez sur le canevas, cliquez avec le bouton droit de la souris et sélectionnez Coller.



      ** ** Remarque : vous devez maintenant voir deux autres corps dans le dossier **Bodies, appelés **Grip 1 (1) et Grip 2 (1).

   4. Pour terminer l’opération de collage, cliquez sur OK.

2. Décalez les corps que vous venez de créer.

   1. Pour afficher les deux nouveaux corps de poignée, désactivez la visibilité de Grip 1 et Grip 2 dans le navigateur.

   2. Cliquez avec le bouton droit de la souris à un endroit quelconque dans le canevas et sélectionnez l’option Appuyer/Tirer.

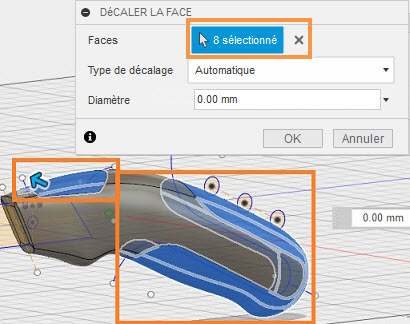

   3. Sélectionnez toutes les faces de Grip 1 (1) et Grip 2 (1). Maintenez la touche Maj enfoncée pour sélectionner plusieurs entités. Huit faces doivent être sélectionnées.

      Remarque : vous devrez peut-être faire pivoter le modèle pour obtenir toutes les faces.

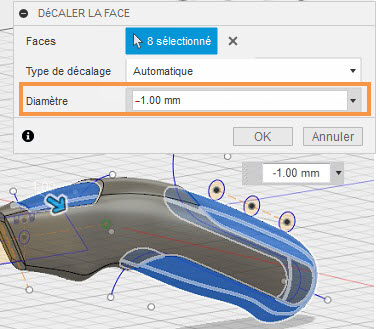

   4. Entrez une distance de -1 mm.

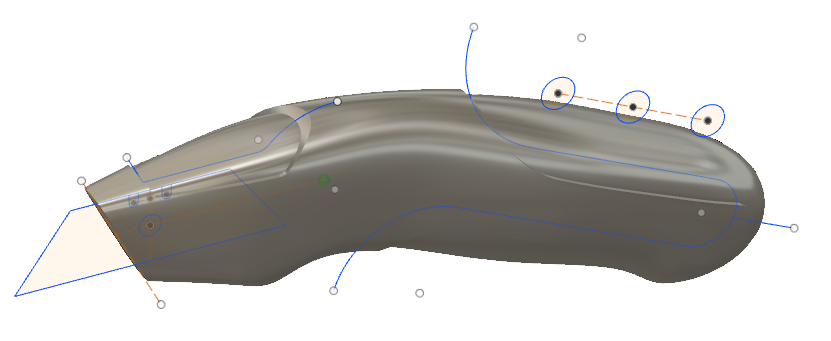

   5. Pour terminer, cliquez sur OK. Vous devriez voir que les faces ont été correctement décalées.



3. Joignez les corps décalés au corps du couteau afin qu’ils fassent partie d’un corps entier.

   1. Pour activer l’outil Combiner, accédez à l’onglet Solide > menu déroulant Modifier > Combiner.

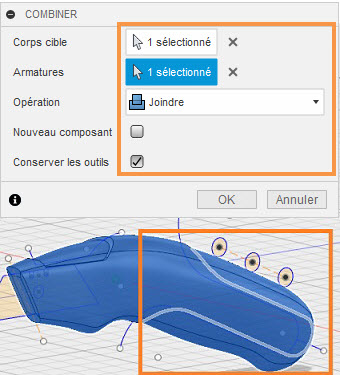

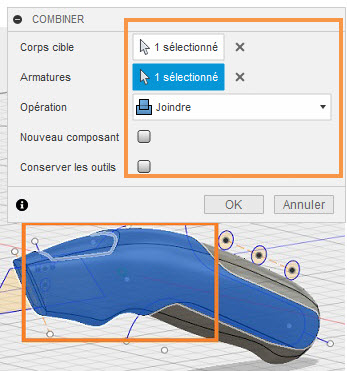

   2. Pour joindre le corps Grip 2(1) au corps Knife, dans la boîte de dialogue Combiner, définissez les paramètres suivants :

      • Cliquez sur Sélectionner à côté de l’option Corps cible, puis sélectionnez le corps Knife (dans le dossier Bodies du navigateur).
      • Cliquez sur Sélectionner à côté de l’option Armatures, puis sélectionnez Grip 2(1) dans le navigateur.
      • Opération = Joindre.
      • Assurez-vous que l’option Conserver les outils est désactivée.
      • Pour terminer, cliquez sur OK.



   3. Pour joindre le corps Grip 1(1) au corps Knife, dans la boîte de dialogue Combiner, définissez les paramètres suivants :

      • Cliquez sur Sélectionner à côté de l’option Corps cible, puis sélectionnez le corps Knife (dans le dossier Bodies du navigateur).
      • Cliquez sur Sélectionner à côté de l’option Armatures, puis sélectionnez Grip 1(1).
      • Opération = Joindre.
      • Assurez-vous que l’option Conserver les outils est désactivée.
      • Pour terminer, cliquez sur OK.



4. Coupez les poignées d’origine pour que l’ajustement soit correct.

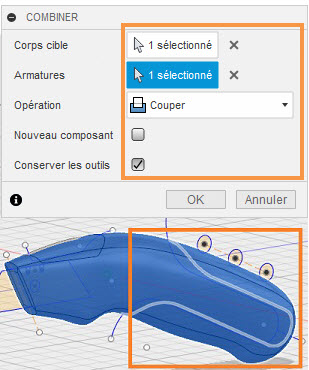

   1. Pour couper le corps Grip 1, accédez au menu déroulant Modifier et sélectionnez Combiner. Dans la boîte de dialogue, définissez les paramètres suivants :

      • Cliquez sur Sélectionner à côté de Corps cible, puis sélectionnez Grip 1 dans le navigateur.
      • Cliquez sur Sélectionner à côté de l’option Armatures, puis sélectionnez le corps Knife.
      • Opération = Couper.
      • Cochez la case Conserver les outils.
      • Pour terminer, cliquez sur OK.

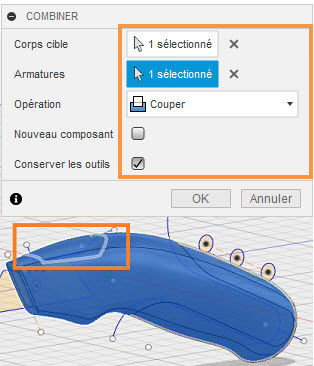

   2. Pour couper le corps Grip 2, accédez au menu déroulant Modifier et sélectionnez Combiner. Dans la boîte de dialogue, définissez les paramètres suivants :

      • Cliquez sur Sélectionner à côté de l’option Corps cible, puis sélectionnez Grip 2 dans le navigateur.
      • Cliquez sur Sélectionner à côté de l’option Armatures, puis sélectionnez le corps Knife.
      • Opération = Couper.
      • Cochez la case Conserver les outils.
      • Pour terminer, cliquez sur OK.



Résumé de l’exercice 2

Dans cet exercice, vous avez effectué des copies des corps de poignée et vous les avez décalés de 1 mm dans le corps du couteau. Vous avez ensuite modifié la forme du corps du couteau en joignant les corps décalés au corps du couteau. Pour terminer, vous avez modifié la forme des poignées d’origine en les coupant à l’aide de l’outil Combiner et du corps Knife comme corps de coupe.
