Activité 2 : Créer le bec de la bouteille

Dans cette activité, vous allez effectuer une translation du dessus de la bouteille vers le haut pour créer le bec et ajouter des arêtes supplémentaires pour créer le profil de bec arrondi.

Conditions préalables

L’exercice 1 est terminé.

Étapes

Effectuez une translation du dessus de la bouteille de 15 mm vers le haut pour créer deux faces de hauteur afin de définir la hauteur du bec.
1. Cliquez deux fois sur l'arête circulaire située en haut du cylindre.

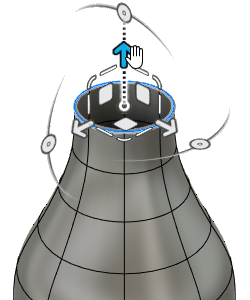

2. Maintenez la touche Alt enfoncée et cliquez et faites glisser sur le manipulateur pour effectuer une translation vers le haut de 10 mm.
3. Cliquez sur une zone vide de la zone de dessin.

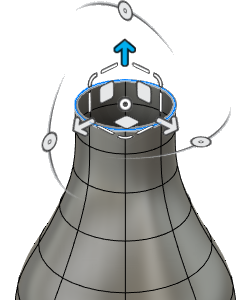

4. Répétez les étapes a àc, mais effectuez une translation de la hauteur de la bouteille vers le haut de 5 mm.
5. Dans la boîte de dialogue Modifier la forme, cliquez sur OK.
Insérez une arête circulaire à mi-chemin des faces supérieures de la bouteille.
1. Cliquez sur Forme > Modifier > Insérer une arête > .
2. Assurez-vous que l'arête circulaire située sur le dessus de la bouteille est sélectionnée. Si l'arête n'est pas sélectionnée, cliquez deux fois dessus.
3. Dans la boîte de dialogue Insérer une arête, assurez-vous que l'option Insérer un emplacement est définie sur 0,5.
4. Cliquez sur OK.
Insérez deux arêtes circulaires de chaque côté de l'arête que vous venez d'insérer.
1. Cliquez sur Forme > Modifier > Insérer une arête > .
2. Dans la zone de dessin, cliquez deux fois sur l'arête circulaire que vous venez d'insérer.
3. Dans la boîte de dialogue Insérer une arête, assurez-vous que l'option Insérer un emplacement est définie sur 0,5.
4. Définissez l'option Côté d'insertion sur Les deux.
5. Cliquez sur OK.
Mettez à l'échelle le profil du bec selon un facteur de 1,2 pour créer un profil arrondi.
1. Cliquez sur la vue Avant de l'outil ViewCube pour afficher le profil de la bouteille.
2. Cliquez sur Forme > Modifier > Modifier la forme .

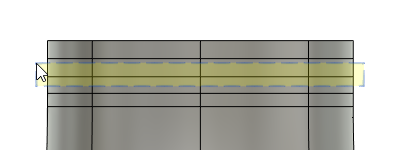

3. Dans la zone de dessin, cliquez et faites glisser la souris de droite à gauche pour tracer une zone de sélection sur les deux lignes des faces.

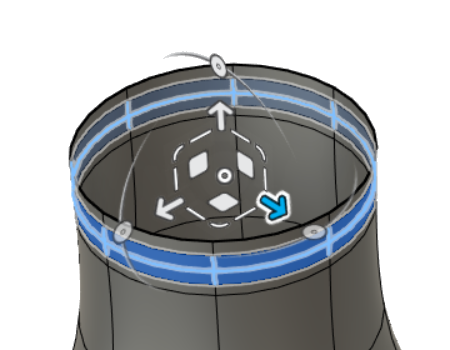

4. Appliquez une orbite à la vue pour vous assurer que toutes les faces autour du bec sont sélectionnées.

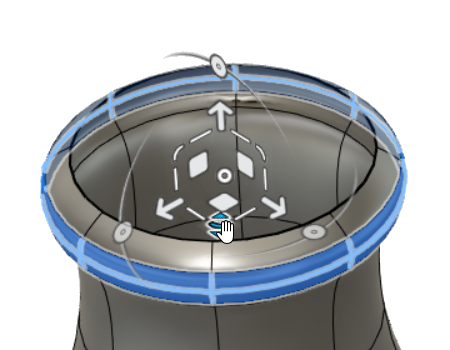

5. Cliquez et faites glisser sur le manipulateur pour effectuer une mise à l'échelle vers l'extérieur selon un facteur de 1,2.
6. Dans la boîte de dialogue Modifier la forme, cliquez sur OK.

Résumé de l'activité 2

Dans cette activité, vous avez effectué une translation du dessus de la bouteille vers le haut pour créer le bec et ajouter des arêtes supplémentaires pour créer le profil de bec arrondi.

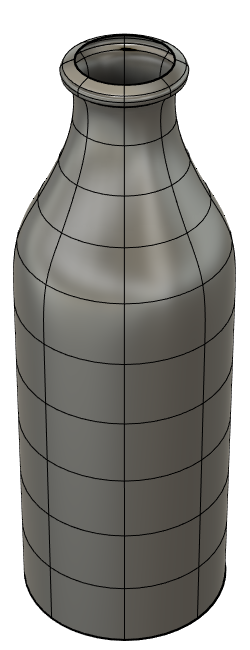

activité 2 terminée

Bouteille d'eau avec bec défini
