Courbes d’amplitude de simulation d’événement dynamique

Dans les simulations d’événements dynamiques, spécifiez la distance sur laquelle (ou la rapidité à laquelle) un corps ou une entité doit se déplacer, la direction dans laquelle ils doivent se déplacer et leur vitesse de déplacement.

Si vous connaissez les valeurs de charge, appliquez des charges transitoires et activez l’option Dépendant du pas pour activer la courbe de magnitude.

Si vous ne connaissez pas les valeurs de charge, mais que vous connaissez le déplacement sous charge, utilisez une contrainte imposée et laissez le solveur déterminer la charge requise pour créer ce déplacement, en utilisant les pas que vous spécifiez dans la courbe de multiplicateur.

Durée et amplitude

Vous spécifiez une durée pour la simulation et fournissez des courbes d’amplitude décrivant les conditions aux limites de charge transitoire (courbe de magnitude) et de déplacement imposé (courbe de multiplicateur) sur cette durée.

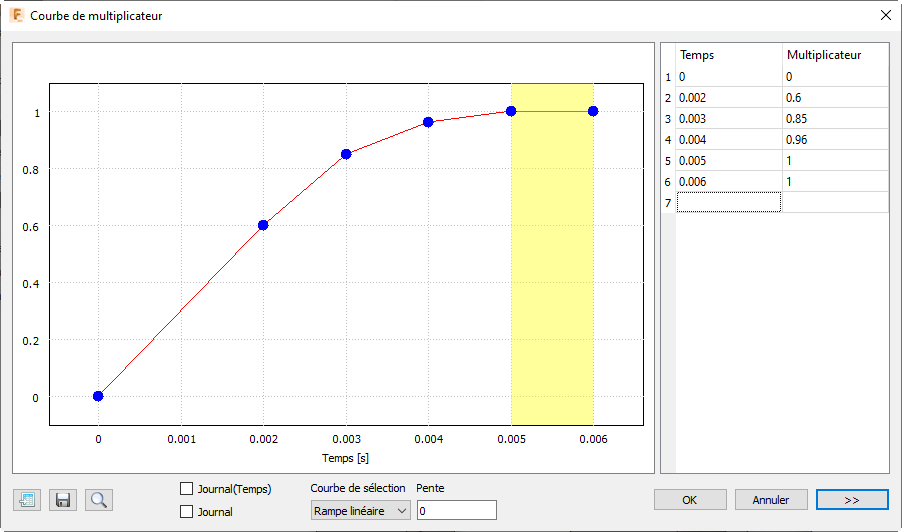

Illustration 1 Exemple de courbe de multiplicateur affichant plusieurs pas.

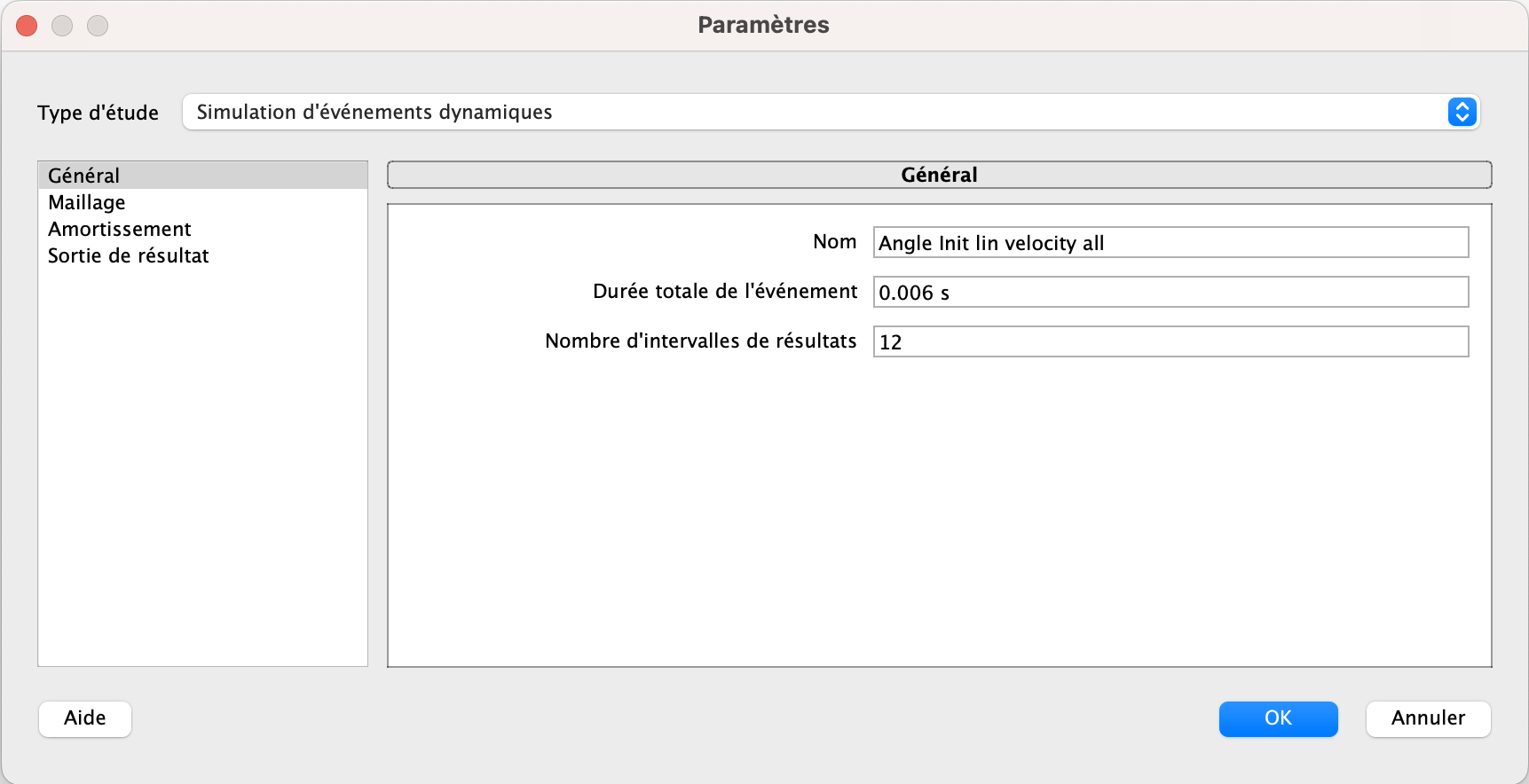

Illustration 2. Paramètres de l’étude montrant la durée totale de l’événement correspondant aux pas de temps dans la courbe de multiplicateur de la Figure 1.

Considérations sur le temps d’analyse

Le nombre de pas par défaut est 1, ce qui convient pour une charge monotone. Dans ce cas, vous devez définir les charges et les conditions aux limites avec une rampe linéaire allant de zéro à un.

Figure 3 : Problème de chargement avec une rampe linéaire vers le haut.

Si votre chargement n’est pas monotone, indiquez le nombre de pas que le solveur doit utiliser. Par exemple, vous pouvez charger le modèle jusqu’à une valeur imposée, puis le décharger à zéro. Cette simulation utilise deux étapes.

Figure 4 : Problème de chargement/déchargement avec une rampe linéaire vers le haut/vers le bas.
