Exercice 4 : contrainte et chargement de la dalle en acier

Dans cet exercice, vous allez appliquer les contraintes appropriées à la grande dalle en acier pour modéliser le processus physique réel de roulement. La dalle en acier doit posséder deux contraintes structurelles (conditions aux limites de déplacement zéro) de sorte qu’elle ne peut se déplacer que dans la direction +X sous le rouleau, et qu’elle peut être aplatie dans la direction -Y.

La dalle en acier est déplacée par le bloc poussoir et le rouleau. Au début de l’analyse, le rouleau et le bloc poussoir sont déjà en mouvement. Pour reproduire le processus réel, vous devez vous assurer que la dalle en acier est également en mouvement au début. La dalle en acier doit avoir une vitesse initiale dans la direction X qui correspond à la condition aux limites de vitesse imposée sur le bloc poussoir.

Dans cet exercice, vous allez appliquer :

Une contrainte structurelle fixe sur les faces avant et arrière de la dalle en acier dans les directions +Z et -Z, de sorte qu'elle puisse toujours se déplacer sous le rouleau, mais ne bouge pas de côté des rouleaux
Une contrainte structurelle fixe sur la face inférieure de la dalle en acier, où elle glisse le long des rouleaux (non modélisés), dans la direction +Y de façon à ce qu'elle puisse être aplatie mais ne s'écrasera à travers les rouleaux.
Une vitesse linéaire initiale de sorte que la dalle en acier se déplace déjà à la vitesse appropriée au début de l'événement et n'est pas choquée par une accélération instantanée.

Conditions préalables

L’exercice 3 est terminé.

Étapes

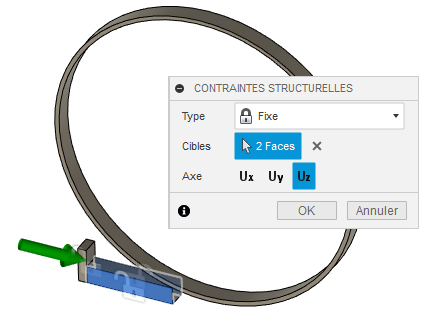

Appliquez une contrainte de fixité aux faces avant et arrière de la dalle métallique, dans la direction Z.
1. Cliquez sur (espace de travail Simulation > onglet Configuration > panneau Contraintes > Contraintes structurelles) pour ouvrir la boîte de dialogue Contraintes structurelles.
2. Vérifiez que le Type de contrainte est défini sur Fixe.
3. Cliquez sur les faces avant et arrière de la dalle en acier pour les sélectionner en tant que cibles.

  Remarque : vous devez faire pivoter le modèle pour accéder à la fois aux faces avant et arrière.
4. Cliquez sur Ux et Uy pour les désélectionner, afin que seul Uz soit sélectionné.
5. Cliquez sur OK pour définir les contraintes et fermer la boîte de dialogue.

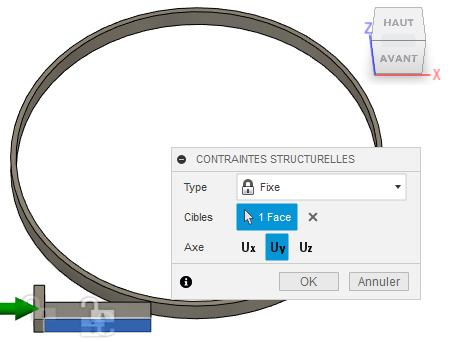

Contraignez la face inférieure de la dalle en acier, où elle glisse le long des rouleaux, dans la direction Y.
1. Cliquez sur (espace de travail Simulation > onglet Configuration > panneau Contraintes > Contraintes structurelles) pour ouvrir la boîte de dialogue Contraintes structurelles.
2. Vérifiez que le Type de contrainte est défini sur Fixe.
3. Cliquez sur la face inférieure de la dalle en acier pour la sélectionner comme cible.
4. Cliquez sur Ux et Uz pour les désélectionner, afin que seul Uy soit sélectionné.
5. Cliquez sur OK pour définir les contraintes et fermer la boîte de dialogue.

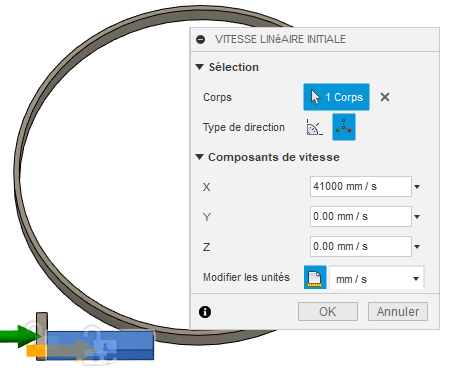

Appliquez une vitesse linéaire initiale à la dalle en acier de 41 000 mm/s dans la direction X.
1. Cliquez sur (espace de travail Simulation > onglet Configuration > panneau Charges > Vitesse linéaire initiale) pour ouvrir la boîte de dialogue Vitesse linéaire initiale.
2. Sélectionnez la dalle en acier dans la zone de dessin pour la sélectionner en tant que corps.
3. Cliquez sur Modifier les unités et remplacez les unités par mm/s.
4. Définissez la vitesse dans la direction X sur 41 000 mm/s.

  Remarque : une flèche orange s’affiche, orientée dans la même direction que la flèche verte pour indiquer la direction de la vitesse linéaire initiale.
5. Cliquez sur OK pour appliquer la charge et fermer la boîte de dialogue.

Résumé de l’exercice 4

Dans cette activité, vous avez

appliqué un support de construction fixe aux faces avant et arrière de la dalle en acier dans les directions +Z et -Z
appliqué un support de construction fixe à la face inférieure de la dalle en acier dans la direction +Y
appliqué une vitesse linéaire initiale à la dalle en acier de 41 000 mm/s dans la direction X.
