Exercice 4 : sélectionner une autre matière et exécuter de nouveau

Dans cet exercice, vous allez

• Cloné l'étude
• Changé le matériau pour essayer d'éliminer la déformation
• Exécuté l'analyse avec le nouveau matériau
• Comparer les résultats avec ceux de l’étude précédente.

Conditions préalables

L'exercice 3 est terminé.

Étapes

1. Clonez l’Étude 1 – Flambage structurel.

   1. Cliquez avec le bouton droit de la souris sur Étude 1 – Flambage structurel dans le navigateur.
   2. Sélectionnez Cloner l’étude. Vous disposez à présent d’une copie parfaite des paramètres de votre étude précédente.

2. Modifiez les matériaux.

   1. Cliquez sur (espace de travail Simulation > onglet Configurer > groupe de fonctions Matériaux > Matières de l’étude) pour ouvrir la boîte de dialogue Matières de l’étude.
   2. Cliquez sur Tout sélectionner dans le coin inférieur gauche pour sélectionner tous les composants.
   3. Définissez les Matériaux de l’étude pour l’un des menus déroulants sur Polypropylène.
   4. Cliquez sur OK.

3. Résolvez l’étude.

   1. Cliquez sur (espace de travail Simulation > onglet Configuration > groupe de fonctions Résoudre > Résoudre) pour ouvrir la boîte de dialogue Matériaux de l’étude.
   2. Vérifiez que l’étude correcte est sélectionnée, puis cliquez sur Résoudre l’Étude 1 pour démarrer l’analyse et fermer la boîte de dialogue.
   3. Lorsque l’analyse est terminée, cliquez sur Fermer pour fermer la boîte de dialogue État de la tâche.

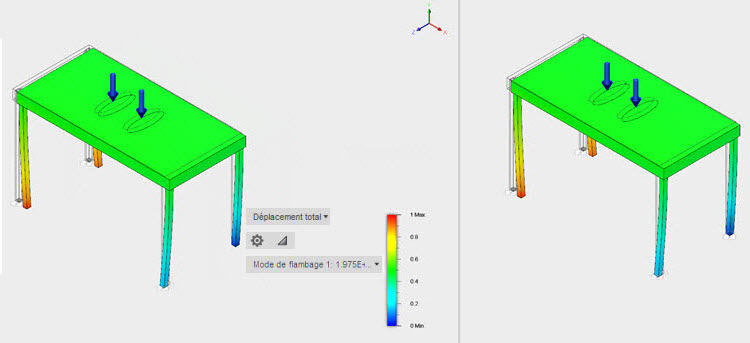

4. Comparez les résultats des deux études côte à côte.

   1. Cliquez sur (espace de travail Simulation > onglet Résultats > groupe de fonctions Comparer > Comparer).

      Remarque : la fenêtre graphique se divise et affiche deux fenêtres d’affichage. Le nom de l’étude est indiqué dans le coin inférieur gauche de chaque fenêtre d’affichage.
   2. Cliquez dans la fenêtre de la vue de gauche pour vous assurer qu’elle est active.

      Conseil : les commandes d’affichage et de navigation sont affichées au bas de la fenêtre active.
   3. Utilisez le menu déroulant Études dans le coin inférieur gauche pour sélectionner la première étude.
   4. Cliquez sur la fenêtre de la vue de droite pour vous assurer qu’elle est active. Les commandes d’affichage et de navigation s’affichent désormais avec le menu déroulant Études.
   5. Utilisez le menu déroulant Études dans le coin inférieur gauche pour sélectionner la deuxième étude.

      Remarque : vérifiez que vous observez le même mode de flambage dans les deux affichages, répertoriés près de la légende. Si les modes de flambage ne sont pas identiques, utilisez le menu déroulant pour les modifier dans l’analyse active.

      Notez que les formes et la plage de déplacement sont identiques avec les différents matériaux, car vous comparez le même mode. Les facteurs de charge de flambage sont cependant différents. Le facteur de charge de déformation de la table plastique est inférieur à 1, ce qui indique que ces déformations sont au-dessous de la charge donnée. Le facteur de charge de déformation de la table en polypropylène est supérieur à 1, ce qui indique que même si la forme et le déplacement sont affichés, la déformation ne se produit pas sous la charge donnée.

Résumé de l'exercice 4

Dans cet exercice, vous avez

• Cloné l'étude
• Changé le matériau pour essayer d'éliminer la déformation
• Exécuté l'analyse avec le nouveau matériau
• Comparé les résultats avec ceux de l'étude précédente.
