Exercice 3 : allonger les dents et relancer l’analyse

Dans cet exercice, parce que la fourche de réglage doit être allongée pour réduire sa fréquence de vibrations, vous augmentez la longueur de 5 mm sur le modèle de production. Les modifications apportées au modèle de simulation n'ont pas d'incidence sur le modèle de production. Vous devez donc modifier les espaces de travail. Pour ce faire, vous allez

• Passer à l’espace de travail Conception
• Utiliser la commande Appuyer/Tirer pour augmenter la longueur des dents du modèle de production de 5 mm
• Vérifier la fréquence naturelle de la fourche de réglage modifiée pour le mode de vibration fondamental

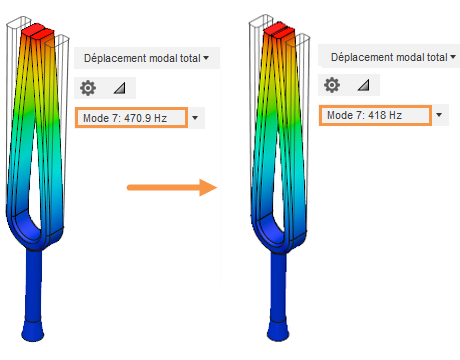

Fréquence de vibrations de la fourche de réglage d’origine (à gauche) et fréquence de vibrations de la fourche de réglage modifiée (à droite).

Conditions préalables

• L'exercice 2 est terminé.

Étapes

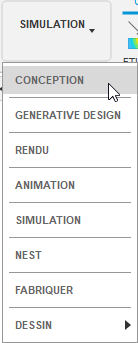

1. Accédez à l’espace de travail Conception à partir du menu déroulant Modifier l’espace de travail situé dans la partie supérieure gauche de la barre d’outils.



2. Allongez les dents de la fourche de réglage de 5 mm.

   1. Cliquez sur la face d’extrémité de l’une des dents pour la sélectionner.
   2. Maintenez la touche Ctrl enfoncée et cliquez sur la face de fin de l’autre dent pour la sélectionner également.


   3. Cliquez avec le bouton droit de la souris dans la zone de dessin de modélisation et sélectionnez Appuyer/Tirer dans le Menu de marquage.

      Une flèche apparaît sur le modèle et un champ de saisie numérique apparaît dans la zone de dessin du modèle. La flèche doit être orientée vers l’extérieur. Une distance positive allonge les attaches, tandis qu’une distance négative les raccourcit).
   4. Tapez 5 mm dans le champ de saisie numérique et appuyez sur la touche Entrée pour accepter la commande et fermer la boîte de dialogue.

3. Vérifiez que les dents de la fourche de réglage ont maintenant une longueur de 75 mm et enregistrez l’étude.

   1. Cliquez sur (espace de travail Conception > onglet Solide > groupe de fonctions Inspecter > Mesurer) pour ouvrir la boîte de dialogue Mesurer.
   2. Cliquez sur l’une des longues arêtes de l’une des dents et vérifiez sa longueur.

      Dans la boîte de dialogue Mesurer, la Longueur dans la Sélection 1 doit être égale à 75,00 mm. L’axe du pli de la fourche de réglage est à Y=0. La longueur d'origine des liens à partir du trait d'axe du pli était de 70,00 mm. Comme nous avons ajouté 5 mm à la longueur, 75,00 mm correspond à la mesure correcte.
   3. Dans la boîte de dialogue Mesurer, cliquez sur Fermer.
   4. Cliquez sur Enregistrer dans la barre d’outils d’Accès rapide pour enregistrer le modèle modifié.
   5. Entrez un nom descriptif et cliquez sur OK pour enregistrer les modifications.

      Remarque : les modifications que vous apportez au modèle de production de base sont répliquées dans tous les modèles de simulation existants.

4. Relancez la simulation pour la nouvelle longueur de la fourche de réglage.

   1. Sélectionnez Simulation dans le menu déroulant Changer d’espace de travail à l’extrémité gauche de la barre d’outils.

      Vous remarquerez que des avertissements vous indiquent que les résultats existants ne reflètent plus les paramètres du modèle, car les dents de la fourche de réglage sont maintenant de 75 mm de long.
   2. Cliquez sur (espace de travail Simulation > onglet Configurer > groupe de fonctions Résoudre > Résoudre) pour ouvrir la boîte de dialogue Résoudre.
   3. Cliquez sur Résoudre.

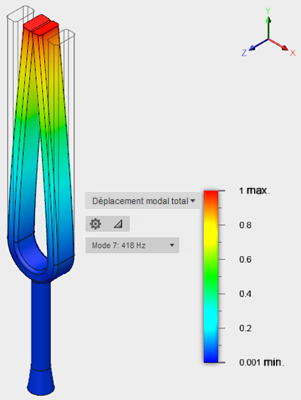

5. Vérifiez que la fréquence naturelle de la fourche de réglage modifiée pour le mode de vibration fondamental est de 418 Hz.

   1. Dans la liste déroulante Mode à côté de la légende du tracé, sélectionnez Mode 7.


   2. Dans la liste déroulante Mode située à côté de la légende du tracé, notez la fréquence à côté du Mode 7.

      La fréquence de ce mode est de 418 Hz, ce qui correspond précisément à la fréquence à laquelle nous nous intéressons.
   3. Cliquez sur (espace de travail Simulation > onglet Résultats > groupe de fonctions Terminer les résultats > Terminer les résultats) pour revenir à l’onglet Configuration.

Résumé de l’exercice 3

Dans cet exercice, vous avez allongé les dents de la fourche de réglage sur le modèle de production pour réduire sa fréquence de vibrations. Pour allonger les dents, vous

• Êtes passé à l’espace de travail Conception
• Avez augmenté de 5 mm le modèle de production
• Avez confirmé que la fréquence propre de la fourche de réglage modifiée est de 418 Hz
