Exercice 4 : créer un modèle de simulation et une étude thermique

La taille des ailettes doit être augmentée pour réduire la température au niveau de l'arête extérieure des ailettes en dessous de 70 °C. Comme vous testez différentes conceptions, il ne faut pas modifier le modèle de production pour l'instant. Les modifications que vous apportez à un modèle de simulation n'ont pas d'incidence sur le modèle de production.

Dans cet exercice, vous allez

• Créer un modèle de simulation

• Supprimer les composants du modèle qui n'ont aucune influence sur la simulation

• Augmenter la largeur des ailettes de 80 mm de chaque côté

• Augmenter la longueur des ailettes de 65 mm à chaque extrémité

• Créer une étude thermique et définir la taille du maillage sur 10 mm

• Changer le matériau du modèle pour de l'aluminium.

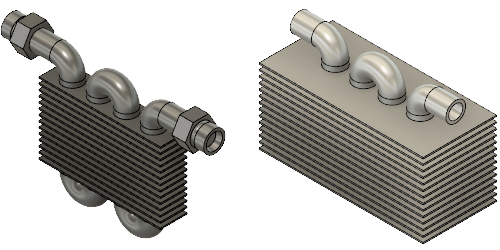

  Nouveau modèle de simulation (à gauche). Modèle de simulation simplifié, avec ailettes étendues (à droite).

Conditions préalables

• L'exercice 3 est terminé.

Étapes

1. Créer un Modèle de simulation.

1. Cliquez sur (espace de travail Simulation > onglet Configuration > panneau Simplifier > Simplifier) pour accéder à l'environnement Simplifier.
2. Cliquez sur (Espace de travail Simulation > onglet Simplifier le solide > panneau Créer > Nouveau modèle de simulation) pour créer un modèle de simulation.

   La Simulation du modèle 2 s'affiche dans le Navigateur, actif et développé.

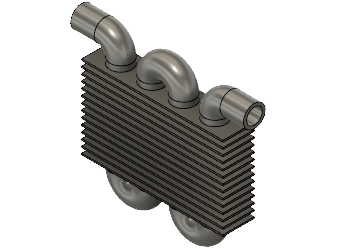

1. Supprimez les raccords et les composants du volume d'eau, afin de réduire le temps d'analyse et de fournir une comparaison correcte avec le modèle 1.

1. Dans le Navigateur, développez Composants du modèle.
2. Cliquez avec le bouton droit de la souris sur le composant Water:1 et choisissez Supprimer.
   Remarque : l'option Supprimer supprime la pièce du modèle de simulation. La seule façon de revenir à une pièce est de supprimer la commande Supprimer du montage chronologique ou de créer un modèle de simulation.
3. Répétez l'étape b pour supprimer le composant Fittings:1.
4. Cliquez sur Vue de début à côté de l’outil ViewCube pour rétablir la taille et l’orientation d’origine du modèle.

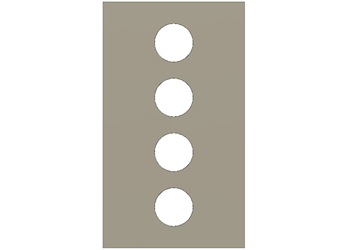

1. Augmentez la largeur des ailettes de 80 mm de chaque côté.

1. Dans le navigateur, cliquez sur à côté de Canalisation pour masquer.
2. Cliquez sur la face AU-DESSUS du ViewCube pour ajuster l'orientation des ailettes.
3. Cliquez sur (espace de travail Simulation > onglet Simplifier le solide > panneau Créer > Extrusion) pour ouvrir la boîte de dialogue Extrusion.

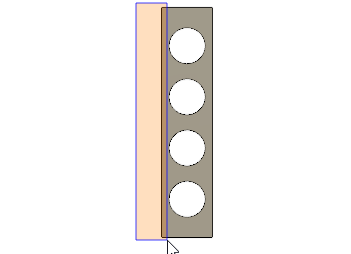

4. Cliquez avec le bouton gauche de la souris sur le modèle, puis au-dessus, faites glisser une sélection par fenêtre sur les arêtes situées sur le côté gauche du modèle.
   Remarque : il est important de placer la fenêtre de sélection à droite pour sélectionner uniquement les contours entièrement contenus dans la fenêtre de sélection.



5. Dans la boîte de dialogue Extrusion, définissez la distance sur 80 mm.
6. Vérifiez que 14 profils sont sélectionnés et que l'Opération est Joindre, puis cliquez sur OK pour accepter les commandes et fermer la boîte de dialogue.
7. Répétez les étapes c. à f. pour étendre l'autre côté des ailettes de 80 mm.

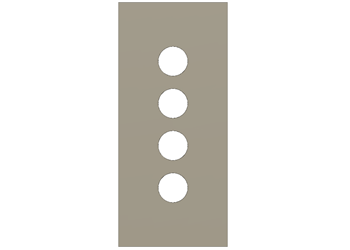

1. Augmentez la longueur des ailettes de 65 mm à chaque extrémité.

1. Cliquez sur (espace de travail Simulation > onglet Simplifier le solide > panneau Créer > Extrusion) pour ouvrir la boîte de dialogue Extrusion.

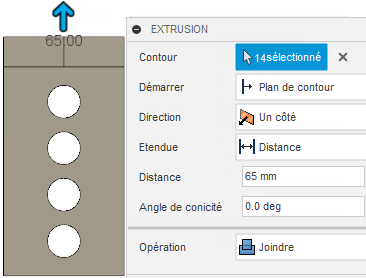

2. Cliquez avec le bouton gauche de la souris sur le modèle, au-dessus de celui-ci, puis faites glisser une sélection de fenêtre vers la droite sur l'extrémité supérieure du modèle.


3. Dans la boîte de dialogue Extrusion, définissez la distance sur 65 mm.
4. Vérifiez que 14 profils sont sélectionnés et que l'Opération est Joindre, puis cliquez sur OK pour accepter les commandes et fermer la boîte de dialogue.
5. Répétez les étapes a. à d. pour prolonger l'extrémité inférieure des ailettes de 65 mm.


6. Cliquez sur (espace de travail Simulation > onglet Simplifier le solide > panneau Terminer la simplification) pour revenir à l'onglet Configuration.
   Remarque : la boîte de dialogue Nouvelle étude s'ouvre automatiquement.

1. Créez une étude d'analyse thermique et définissez la taille du maillage sur 10 mm.

1. Dans la boîte de dialogue Nouvelles études, sélectionnez Thermique.
2. Dans le coin supérieur droit de la grande vignette, cliquez sur l'icône Paramètres pour accéder à la boîte de dialogue Paramètres.


3. Sélectionnez Maillage dans la partie gauche de la boîte de dialogue pour afficher les paramètres de maillage.
4. Cliquez sur Taille absolue et saisissez 10 mm dans le champ de saisie.
   Remarque : en utilisant la taille de maillage absolue, vous vous assurez que vos résultats sont basés sur une taille de maillage comparable.
5. Cliquez sur Précédent pour appliquer les changements.
6. Dans la boîte de dialogue Nouvelle étude, cliquez sur Créer une étude pour créer l'étude et fermer la boîte de dialogue.

1. Remplacez le matériau du modèle du Radiateur par Aluminium.

1. Cliquez sur (Espace de travail Simulation > onglet Configuration > panneau Matériaux > Matériaux de l'étude) pour ouvrir la boîte de dialogue Matériaux de l'étude.
2. Dans la boîte de dialogue Matériaux de l'étude, cliquez sur Tout sélectionner dans le coin inférieur gauche pour sélectionner tous les composants.
3. Définissez les Matériaux de l'étude pour l'un des menus déroulants sur Aluminium.
4. Cliquez sur OK pour fermer la boîte de dialogue Matériaux de l'étude.
5. Dans le Navigateur, développez Composants du modèle.
6. Cliquez sur à côté de Canalisation pour la rendre visible.
7. Cliquez sur Accueil au-dessus de l'outil ViewCube pour rétablir la taille et l'orientation d'origine du modèle.

Résumé de l'exercice 4

Dans cet exercice, vous avez

• Créé un modèle de simulation
• Supprimé des composants du modèle qui n'ont aucune influence sur la simulation
• Augmenté la largeur des ailettes de 80 mm de chaque côté
• Augmenté la longueur des ailettes de 65 mm sur chaque extrémité
• Créé une étude thermique et défini la taille du maillage sur 10 mm
• Changé le matériau du modèle en aluminium.
