Didacticiel : analyse thermique

Ce didacticiel utilise des analyses Thermiques pour vous permettre de vous entraîner à interpréter les résultats.

Le radiateur doit fournir de la chaleur sans causer de blessure. Les brûlures peuvent se produire en moins d'une seconde, à partir des radiateurs dont la température dépasse 70 °C. Vous simulez la température de la conception du radiateur d'origine pour déterminer si la conception est sûre. Vous allez ensuite ajuster la taille des ailettes du radiateur, sur un modèle de simulation dans l'environnement Simplifier, puis analyser le nouveau modèle pour déterminer si la température répond désormais aux exigences.

Dans ce didacticiel, vous allez apprendre à

• Créer une étude Thermique pour déterminer la température des ailettes du radiateur

• Éliminer la géométrie qui n'est pas pertinente pour l'analyse, pour réduire le temps d'analyse

• Appliquer des charges thermiques pour simuler l'effet de l'eau de 75 °C qui s'écoule dans les canalisations et la perte de chaleur dans l'environnement

• Créer un modèle de simulation avec des ailettes étendues pour trouver une conception qui réponde aux exigences de température

• Configurer l'analyse sur le nouveau modèle de simulation de la même façon que la première analyse, pour garantir une comparaison directe

• Comparez et interprétez les résultats des deux études thermiques.

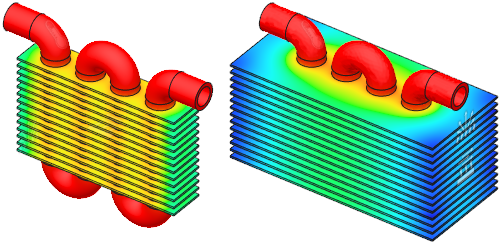

Analyse thermique du modèle de radiateur d'origine (à gauche). Analyse thermique du modèle de simulation avec ailettes étendues (à droite).
