Exercice 1 : Configurer une nouvelle analyse de flambage structurelle

Dans cet exercice, vous créez une étude, Étude 1 – Flambage structurel, puis sélectionner un matériau pour déterminer s’il est suffisamment solide pour résister au flambage sous une charge. La forme déplacée du flambage est basée sur les modes de vibration. Pour configurer l'étude, vous allez

• Définir le nombre de modes propres sur 3

• Sélectionner le système d'unités souhaité

• Remplacer le matériau du modèle par du plastique

  Par défaut, la matière de l’étude de simulation est la même que celle définie dans l’espace de travail Conception.

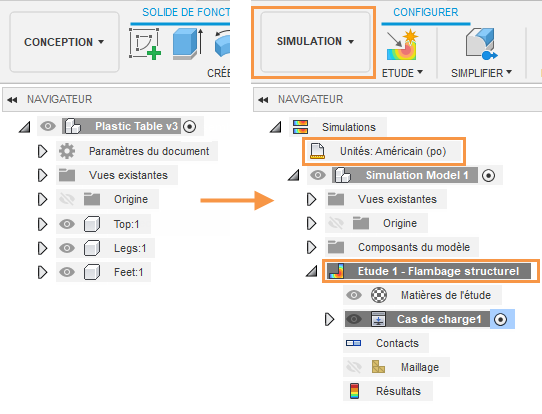

Navigateur lorsque le modèle est importé pour la première fois (à gauche). Navigateur après la création d'une étude de Flambage structurelle (droite).

Conditions préalables

• Vous avez lancé Fusion.
• Emplacement du fichier de données : Samples > Basic Training > 11-Simulation > Plastic Table.

Étapes

1. Ouvrez le modèle de forme de départ, Plastic Table, dans la direction Z vers le haut, à partir du dossier Basic Training dans le panneau de données.

   1. Si le panneau de données n’est pas affiché, cliquez sur Afficher le panneau de données en haut de l’écran.
   2. Le niveau supérieur (vue de début) du panneau de données est divisé en deux sous-sections : TOUS LES PROJETS et EXEMPLES. Faites défiler la liste jusqu’à ÉCHANTILLONS.
   3. Double-cliquez sur le dossier Basic Training pour l’ouvrir.
   4. Double-cliquez sur le dossier 11 – Simulation pour l’ouvrir.
   5. Double-cliquez sur le modèle Plastic Table pour l’ouvrir dans la zone de dessin.
   Remarque : le modèle d’exemple est en lecture seule. Vous devez donc enregistrer une copie de ce modèle dans un projet personnel.

2. Identifiez un projet personnel dans lequel enregistrer les modèles de formes de départ.

   1. Cliquez sur Fichier > Enregistrer sous.
   2. Entrez un nom, par exemple Plastic Table, dans le champ de nom.
   3. Développez le bouton fléché à côté du champ Emplacement.
   4. Localisez un projet existant et cliquez dessus, ou cliquez sur Nouveau projet pour en créer un.

3. Choisissez ou créez le dossier dans lequel enregistrer les modèles de formes de départ.

   1. Double-cliquez sur un dossier dans le projet pour le sélectionner ou créez un nouveau dossier.
   2. Pour créer un dossier, cliquez sur Nouveau dossier.
   3. Entrez un nom, par exemple Plastic Table, pour le dossier.
   4. Appuyez sur Entrée.
   5. Double-cliquez sur le dossier pour le définir comme emplacement d’enregistrement actuel du fichier.
   6. Cliquez sur Enregistrer.

4. Créez une étude de simulation du flambage structurel.

   1. Cliquez sur le menu déroulant Changer d’espace de travail situé dans la partie supérieure gauche de la barre d’outils et sélectionnez Simulation.


   2. Dans la boîte de dialogue Nouvelles études, sélectionnez Flambage structurel.

5. Vérifiez que le nombre de modes est défini sur 3. La valeur par défaut de 3 est généralement suffisante.

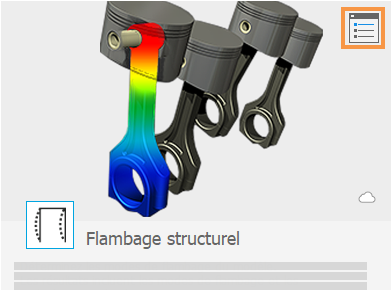

   1. Dans le coin supérieur droit de la grande vignette, cliquez sur Paramètres pour accéder à la boîte de dialogue Paramètres.



      Les volet de paramètres Général s’affiche initialement.
   2. Dans le volet de paramètres Général, vérifiez que le nombre de modes est défini sur 3.
   3. Cliquez sur Précédent pour revenir à la boîte de dialogue Nouvelle étude.
   4. Dans la boîte de dialogue Nouvelle étude, cliquez sur Créer une étude pour créer l’étude et fermer la boîte de dialogue.

6. Définissez le système d’unités par défaut sur Américain (po).

   1. Dans le navigateur, placez le curseur sur Unités : Personnalisé(e), puis cliquez sur Modifier.
   2. Dans la boîte de dialogue Paramètres d’unités, choisissez Américain (po) dans la liste déroulante Unités par défaut définies.
   3. Cliquez sur OK pour accepter les modifications et fermez la boîte de dialogue.

7. Remplacez la matière de la table plastique par Plastique.

   Remarque : les matières définies dans un autre espace de travail dans Fusion sont automatiquement appliquées à l’espace de travail Simulation. Pour une analyse de flambage structurel, les matières doivent posséder des propriétés linéaires.
   1. Cliquez sur (espace de travail Simulation > onglet Configurer > groupe de fonctions Matériaux > Matières de l’étude) pour ouvrir la boîte de dialogue Matières de l’étude.
   2. Dans la boîte de dialogue Matières de l’étude, cliquez sur Tout sélectionner dans le coin inférieur gauche pour sélectionner tous les composants.
   3. Dans l’un des menus déroulants, choisissez Plastique comme matière de l’étude.
   4. Cliquez sur OK pour fermer la boîte de dialogue Matières de l’étude.

Résumé de l’exercice 1

Dans cette activité, vous avez créé une étude de simulation de flambage structurel pour déterminer si le plastique est suffisamment solide pour résister au flambage sous une charge appliquée. Pour définir les paramètres de l’étude, vous avez :

• Défini le nombre de modes propres sur 3
• Sélectionné le système d'unités souhaité
• Remplacé le matériau initial du modèle par du plastique.
