Résultat du facteur de sécurité

Tous les objets possèdent des limites de contrainte qui dépendent de leur matériau de construction. Le Facteur de sécurité est un résultat important que vous pouvez utiliser pour évaluer le degré de pertinence d’une conception pour son application. Le facteur de sécurité indique si une conception peut survivre sans armature, pliage ou interruption lorsqu’elle est soumise aux charges appliquées.

Remarque : le facteur de sécurité est le résultat par défaut pour tous les types d’étude de simulation qui fournissent ce résultat. Par conséquent, lorsque vous résolvez la simulation pour la première fois, les résultats Facteur de sécurité s’affichent initialement. Si le facteur de sécurité est faible, observez d’autres résultats, tels que les résultats de contrainte, la distribution de température et le flux de chaleur, pour mieux en comprendre les raisons.

Le résultat Facteur de sécurité est produit par les types d’étude suivants :

Contrainte statique non linéaire
Contrainte statique
Contraintes thermiques

Interprétation des valeurs des facteurs de sécurité

Les facteurs de sécurité de conception dépassent généralement 1,0 d’une marge significative :

Facteur de sécurité < 1,0 : une sorte de défaillance se produira (déformation permanente ou rupture).
Un facteur de sécurité de 1,0 signifie que la contrainte réelle est égale à la limite de résistance du matériau, de sorte que la conception est à son point de rupture.
Facteur de sécurité > 1,0 : la conception a une marge de sécurité ; des valeurs plus élevées indiquent des marges de sécurité plus importantes.

Les concepteurs recherchent souvent un facteur de sécurité minimal compris entre 1,5 et 6, selon l'application. Cependant, des facteurs de sécurité plus ou moins importants peuvent être ciblés dans certains cas en fonction des exigences du secteur, de la fiabilité des matériaux et des conséquences des défaillances.

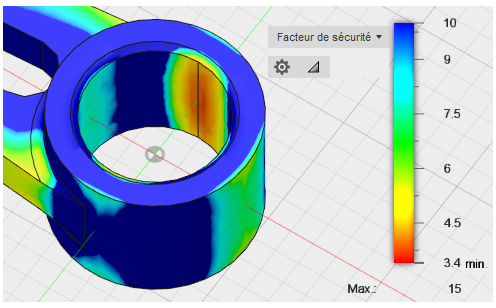

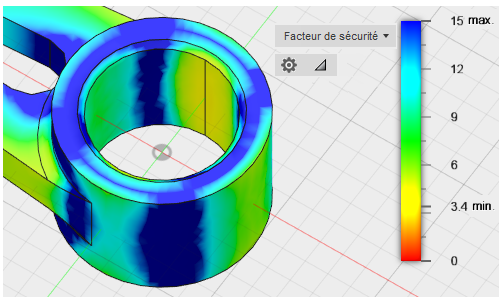

Comprendre les visualisations des facteurs de sécurité

Les résultats des facteurs de sécurité utilisent des visualisations à code couleur pour vous aider à évaluer votre conception. Choisissez la visualisation appropriée en fonction de vos objectifs d’analyse :

Tracé des feux de signalisation : affichez la distribution complète du facteur de sécurité sur l’ensemble de votre conception. À utiliser pour l’évaluation globale de la conception, les révisions de la conception et la communication des résultats aux parties prenantes. Il s’agit de la visualisation par défaut.
Visualisation Au-dessous de la cible : concentrez-vous exclusivement sur les zones où le facteur de sécurité est inférieur au seuil inférieur. Utilisez-la lors de la conception itérative lorsque vous travaillez à éliminer les défaillances et à renforcer les zones critiques.
Visualisation Au-dessus de la cible : concentrez-vous exclusivement sur les zones surdimensionnées où vous pouvez réduire les matériaux, le poids ou les coûts. Utilisez-la lors de l’optimisation de la conception pour améliorer l’efficacité tout en maintenant des marges de sécurité adéquates.

Pour plus d’informations sur les valeurs de seuil et les zones de couleur, reportez-vous à la section Seuils de facteur de sécurité.

Ressources supplémentaires

Pour mieux comprendre les concepts en lien avec les facteurs de sécurité :

Facteurs à prendre en compte lors du choix d’un facteur de sécurité de conception : conseils du secteur et considérations relatives aux conception.
Calcul du facteur de sécurité : explication technique des méthodes de calcul.
Terminologie des facteurs de sécurité : définitions des termes connexes.
Informations supplémentaires sur les facteurs de sécurité : clauses de non-responsabilité importantes et ressources externes.
