Didacticiel : analyse des contraintes statiques non linéaires

Ce didacticiel vous montre comment effectuer une étude de contrainte statique non linéaire sur une poutre à inertie variable hautement chargée. Le modèle et l'étude de simulation ont les caractéristiques suivantes :

• Le matériau acier haute résistance/alliage faible est disponible dans la bibliothèque de matériaux non linéaires Fusion. Ce matériau présente une courbe de contrainte/déformation plastique prédéfinie.
• La poutre est chargée avec une force de 300 kN vers le bas agissant sur la partie centrale de l'aile supérieure. La face supérieure a été scindée pour limiter la charge à la partie souhaitée du bord tombé.
• La poutre est contrainte sur les faces inférieures courtes situées à chaque extrémité de la poutre. Un appui est entièrement fixe et l'un est maintenu dans les directions verticale et transversale (ce qui laisse libre de flotter axialement lorsque la poutre se déforme).

Dans ce didacticiel, vous allez apprendre à

• Créer une étude de Contrainte statique non linéaire pour voir comment une charge affecte une poutre faite d'un matériau avec un comportement non linéaire

• Sélectionner une matière et confirmer qu'elle affiche le comportement non linéaire

• Appliquer des contraintes et des charges pour simuler l'expérience de la poutre sous charge

• Exécuter une analyse des contraintes statiques non linéaires pour voir si la poutre peut supporter la charge, compte tenu de la sélection de matériaux.

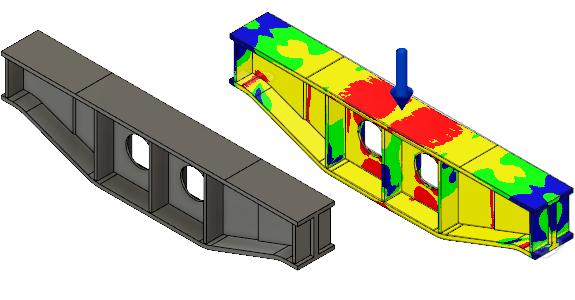

  Modèle d'origine une poutre de support (à gauche). Résultat du facteur de sécurité de contrainte statique non linéaire (à droite).
