Utilisation d’Ansys

Si Ansys® Mechanical™ 2021 R1 (ou une version ultérieure) ou Ansys® Discovery™ 2021 R1 (ou une version ultérieure) est installé sur votre ordinateur, vous pouvez y transférer directement l’une des études de Fusion Simulation (en vert ci-dessous) pour une analyse plus approfondie.

Sinon, si vous souhaitez créer un fichier de données de simulation Fusion exécutable dans ces produits Ansys, exportez l’étude à partir de l’espace de travail Simulation en tant que fichier de données de simulation Fusion (.sdz). Vous ou vos collaborateurs pouvez ensuite importer le fichier .sdz dans les produits Ansys.

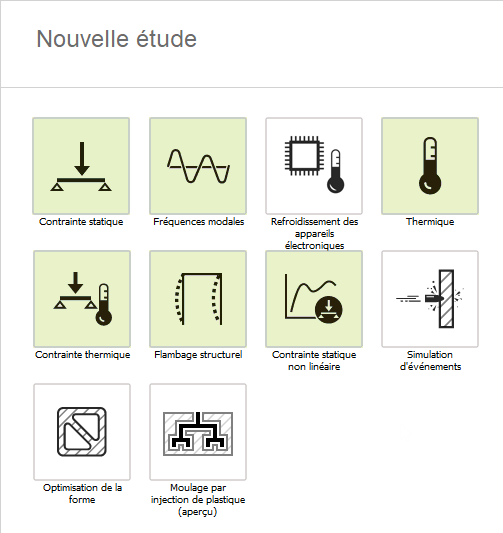

Figure 1 : études que vous pouvez exporter vers Ansys

Limites

Les paramètres d’étude suivants ne sont pas importés dans Ansys et, le cas échéant, vous devez les recréer manuellement lors de l’importation :

• Paramètres de maillage

  • Paramètres d’affinement du maillage adaptatif et autres paramètres de maillage
  • Contrôle de maillage local

• Charges et contraintes

  • Masse du connecteur de boulon
  • Charge de source de chaleur sur les arêtes
  • Moment distant
  • Connecteur de corps rigides

• Propriétés de la matière

  • Charges thermiques internes dépendantes de la température
  • Limite d’élasticité du matériau selon la température et résistance à la traction
  • Règle de durcissement combinée (isotrope et cinématique) pour les matériaux non linéaires
  • Élastoplasticité et plasticité avec critères d’élasticité Tresca, Mohr-Coulomb ou Drucker-Prager
  • Élasticité des matériaux non linéaires

Limitations supplémentaires avec Ansys Discovery

• Les contraintes fixes sur les arêtes et les sommets sont ignorées.
• Les charges de pression hydrostatique sont créées, avec un avertissement, en tant que charges à pression nulle.
• Les composants d’accélération et de vitesse des charges globales angulaires sont ignorés, avec un avertissement.
• Les emplacements de contact des arêtes sont ignorés, avec un avertissement.
• Les charges de rayonnement thermique sont ignorées, avec un avertissement.
• Les objets Connecteur de boulon sont créés, avec un avertissement, car l’emplacement est approximatif, donc les résultats de la simulation ne seront pas valides.
• Seules les définitions de matériaux de propriétés isotropes constantes sont prises en charge.  Les définitions de matériaux dépendants de la température, non linéaires ou hyperélastiques sont ignorées, avec des avertissements.
