Modification de la plage de la légende

Remarque : cette procédure s’applique uniquement aux études utilisant l’ancien visualiseur de résultats. Pour les études utilisant le visualiseur en ligne (contrainte statique, thermique, contrainte thermique, moulage par injection, refroidissement des appareils électroniques), utilisez seuil de légende pour ajuster les intervalles visibles.

Pour modifier les valeurs maximale et minimale de la légende

Vous pouvez changer les valeurs Minimum et Maximum de la légende pour modifier la couleur du modèle.

  1. Cliquez sur Icône min/max de la légende (Espace de travail Simulation > onglet Résultats > panneau Outils de résultat > Min/max de la légende) pour ouvrir la boîte de dialogue Min/Max.

  2. Indiquez les valeurs maximale et minimale souhaitées.

  3. Cliquez sur Réinitialiser pour rétablir les valeurs par défaut.

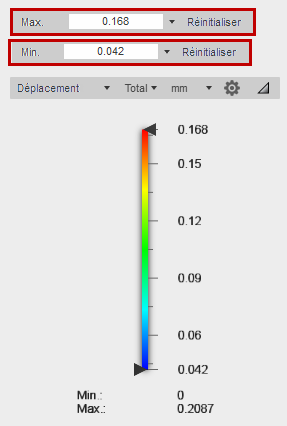

    Exemple de boîte de dialogue d’entrée min/max de la légende

Page parent: Min/Max de la légende
