Min/Max de la légende

La commande Min/Max de la légende vous permet de modifier la plage de valeurs qui apparaît dans la légende pour vous permettre de vous concentrer sur les zones problématiques ou identifier l’endroit auquel la pièce risque de ne plus être conforme aux spécifications.

La commande Min/Max de la légende est disponible pour les résultats affichés avec le visualiseur standard (hérité) sauf dans les cas suivants :

• Contrainte statique non linéaire

Les études utilisant le visualiseur en ligne (contrainte statique, thermique, contrainte thermique, moulage par injection et refroidissement des appareils électroniques) n’ont pas de commande Min/Max de la légende. Pour ces études, utilisez le seuil de légende pour ajuster l’intervalle visible. Vous pouvez modifier les curseurs de seuil pour vous concentrer sur des plages de valeurs spécifiques, mais vous ne pouvez pas descendre en dessous de la valeur réelle la plus basse ou au-dessus de la valeur réelle la plus élevée dans vos résultats.

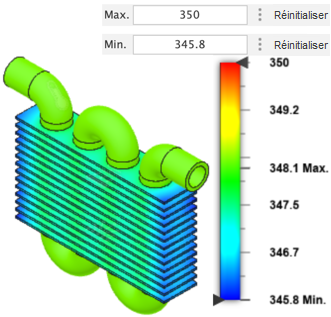

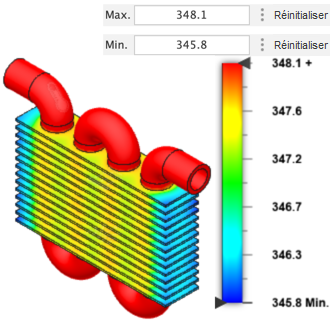

Par exemple, lorsque vous réduisez la valeur maximale de la légende, un pourcentage plus important du modèle devient rouge. Ainsi, si vous définissez le maximum de la légende sur la limite supérieure de spécification du modèle, vous saurez facilement quand le modèle atteindra les limites de spécification.
