IDF

La méthode rationnelle (et ses variantes) base ses calculs sur les données de pluviométrie sous la forme de données IDF (Intensité, Durée et Fréquence).

Les fichiers IDF sont créés à partir du principe selon lequel, pour une période de retour (ou fréquence) donnée et une durée définie, une pluie aura une intensité moyenne connue. Par exemple, une pluie près de Seattle aux États-Unis associée à une période de retour de 5 ans (fréquence) et une durée de 20 minutes aura une intensité moyenne de 17,5 mm/h.

Le fichier IDF représente une fréquence unique et comporte une liste séquentielle d’intensités moyennes pour différentes durées de pluie. Selon la méthode rationnelle, chaque canalisation ou canal est conçu(e) pour l’intensité moyenne des pluies d’une durée égale à leur temps de concentration. On peut donc dire que chaque canalisation ou canal d’un réseau est conçu(e) pour une pluie différente, car chaque canalisation a un temps de concentration unique.

La méthode rationnelle n’est donc pas adaptée à l’analyse de l’eau de retenue, ni à aucune analyse impliquant l’effet d’une pluie continue, car deux canalisations ne sont jamais conçues à l’aide de la même pluie. C’est une analyse complète du système qui doit permettre de déterminer les lignes de charge réelles qui varient d’une minute à l’autre pendant une pluie.

Vous pouvez stocker les données IDF dans la base de données du gestionnaire des pluies pour une période de retour unique (simple RP IDF) ou pour plusieurs périodes de retour (tableau IDF). Le gestionnaire des pluies les affiche sous des branches secondaires de la branche IDF.

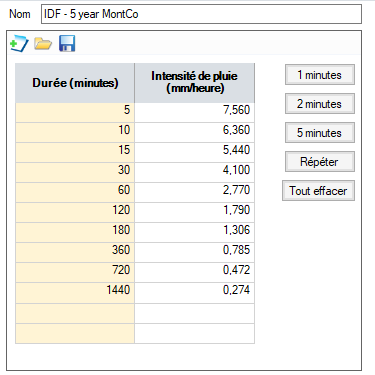

Simple RP IDF

Barre d’outils

Nouveau

Permet de créer un enregistrement IDF.

Charger

Permet de charger un enregistrement IDF à partir d’un fichier. Notamment :

Fichier IDF (.ididfx) : format de fichier InfoDrainage pour les enregistrements IDF.
Fichier texte (.csv,.txt) : permet de charger les données IDF à partir de fichiers séparés par des virgules via l’importateur universel.
Fichier Excel (.xls,.xlsx) : permet de charger des données IDF à partir d’un fichier au format Microsoft Excel.

Enregistrer

Permet d’enregistrer l’événement pluvieux actuel dans un fichier .ididfx pour pouvoir le réutiliser ailleurs.

Étiquette

Il s’agit de l’étiquette attribuée aux données IDF, qui apparaît sur le formulaire de critères de conception. Elle peut être utilisée pour attribuer aux données IDF une étiquette adaptée, à savoir une période de retour de 5 ans.

Feuille de calcul

Durée

Durée à laquelle l’intensité (moyenne) s’applique.

Intensité

Intensité moyenne de la durée pour la période de retour donnée (ARI).

Boutons

1, 2 & 5 mins

Ils permettent de créer un jeu de 100 entrées à l’intervalle spécifié. Il suffit de saisir les données.

Répéter

Permet de répéter la valeur d’intensité sélectionnée dans la feuille de calcul.

Tout effacer

Permet d’effacer TOUTES les informations de la feuille de calcul.

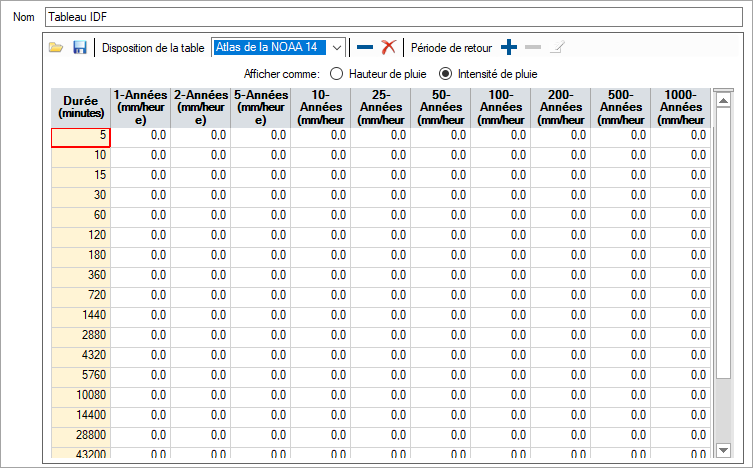

Tableau IDF

Barre d’outils

Ouvrir

Permet de charger un tableau IDF à partir d’un fichier. Notamment :

Fichier de tableau IDF (.ididtx) : format de fichier InfoDrainage pour les tableaux IDF.
NOAA Atlas 14 Point Precipitation Frequency Estimates (.csv).

(Vous pouvez créer ces fichiers sur le site Web du service météorologique national de la NOAA.)

Enregistrer

Permet d’enregistrer l’événement pluvieux actuel dans un fichier .ididtx afin de pouvoir le réutiliser ailleurs.

Présentation des tableaux

Permet de sélectionner une présentation prédéfinie pour la feuille de calcul. Les présentations actuellement prises en charge sont Atlas de la NOAA 14, KOSTRA 2000 et KOSTRA 2010.

Supprimer la ligne

Permet de supprimer la ligne actuellement sélectionnée dans la feuille de calcul.

Tout effacer

Permet d’effacer TOUTES les informations de la feuille de calcul.

Ajouter une période de retour

Permet d’ajouter une nouvelle colonne de période de retour dans la feuille de calcul.

Supprimer la période de retour

Permet de supprimer la colonne de période de retour courante de la feuille de calcul.

Modifier la période de retour

Permet de modifier la période de retour de la colonne sélectionnée.

Étiquette

Afficher comme

Les données de la feuille de calcul peuvent exprimer l’intensité ou la hauteur de pluie.

Feuille de calcul

Durée

Durée à laquelle l’intensité (moyenne) s’applique.

Intensité/Profondeur

Toutes les autres colonnes représentent l’intensité ou la profondeur moyennes pour la durée à la période de retour donnée (ARI). La période de retour est indiquée dans le titre de la colonne.
