Formulaire Points d’entrée

Le formulaire Points d’entrée affiche les détails de capacité pour les points d’entrée.

Les entrées HEC-22 peuvent être dimensionnées. Un tableau de résultats et des images d’aperçu s’affichent.

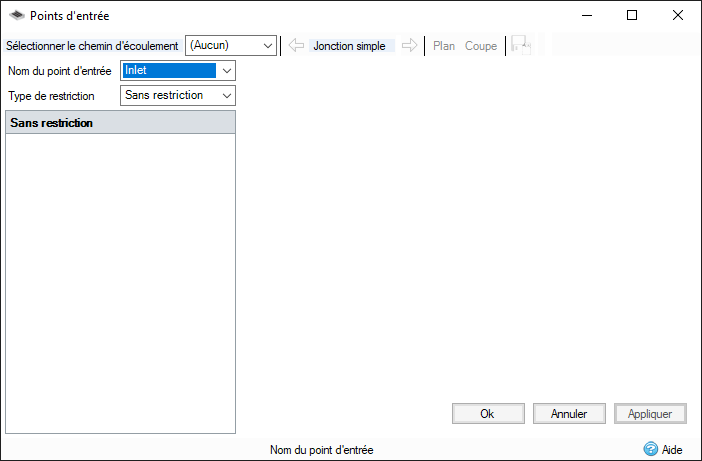

Tous les points d’entrée

Barre d’outils : contient des outils permettant de sélectionner un nœud dans un chemin d’écoulement, ainsi que des boutons permettant de changer la vue de l’image d’aperçu HEC-22.

• Sélectionner le chemin d’écoulement : sélectionnez un chemin d’écoulement dans cette liste déroulante pour gérer l’accès aux nœuds. Si vous sélectionnez (Aucun), tous les nœuds sont accessibles.

• <— X — > : utilisez les boutons fléchés vers la gauche et vers la droite pour vous déplacer d’un nœud à un autre le long du chemin d’écoulement. Le nœud sélectionné détermine les points d’entrée disponibles et s’affiche entre les flèches.

• Section : disponible uniquement pour les entrées HEC-22. Définit l’image d’aperçu sur la vue de profil en travers.

• Plan : disponible uniquement pour les entrées HEC-22. Définit l’image d’aperçu sur la vue en plan.

• Exporter les résultats HEC-22 vers Excel : exporte les tableaux de résultats des entrées HEC-22 du chemin d’écoulement sélectionné vers un fichier .XLS.

Nom du point d’entrée : lorsqu’un nœud comporte plusieurs points d’entrée, vous pouvez utiliser cette liste déroulante pour sélectionner un autre point d’entrée.

Type de restriction : vous pouvez modifier le type de capacité d’un point d’entrée à partir du formulaire Point d’entrée. Pour plus d’informations, reportez-vous à la section Type de restriction de la page d’aide Points d’entrée.

Entrées HEC-22

Certains composants du formulaire sont uniquement disponibles pour les entrées HEC-22.

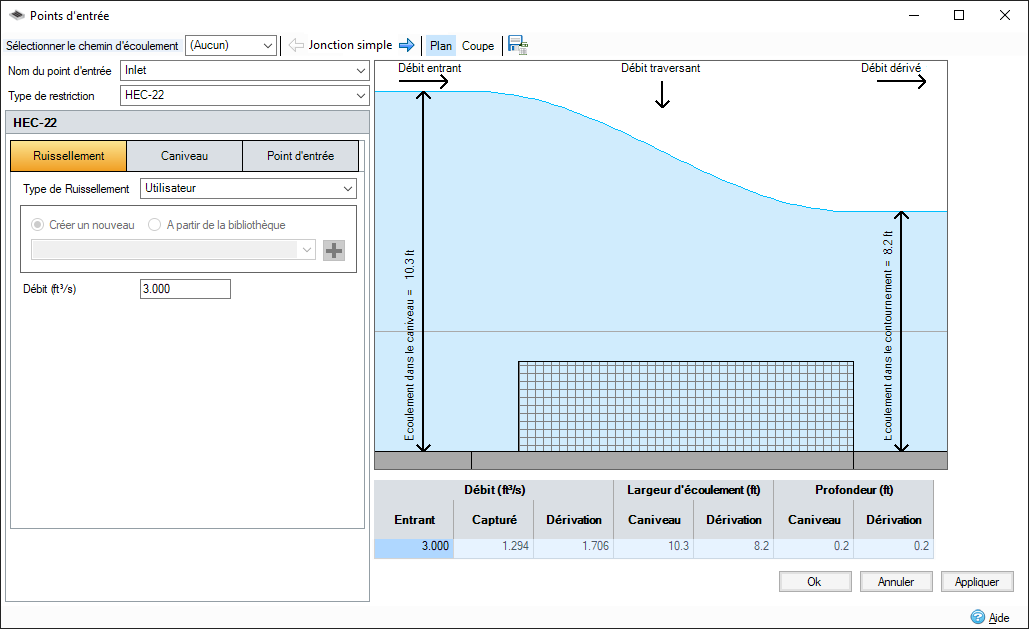

Image d’aperçu : image affichée dans l’angle supérieur droit du formulaire. Elle fournit des diagrammes d’une vue en plan observée du haut vers le bas et d’une vue de profil en travers du point d’entrée, ainsi que pour l’eau passant au point d’entrée. L’image n’est pas affichée pour les points d’entrée HEC-22 en point bas.

Tableaux des valeurs clés : contient les valeurs clés de débit, de largeur d’écoulement et de profondeur.

• Débit entrant : écoulement en direction du point d’entrée. Défini ou calculé dans l’onglet Ruissellement du point d’entrée.
• Débit traversant : débit capturé au point d’entrée lorsque l’eau y passe.
• Débit dérivé : débit restant, qui passe par le point d’entrée sur la pente et est censé être acheminé dans la rue ou le canal vers la pente descendante du point d’entrée suivant. Cette option ne s’applique pas aux points d’entrée des avaloirs bas.
• Écoulement dans le caniveau : étendue de l’eau qui se répand sur le caniveau et la route lorsqu’elle s’approche du point d’entrée. Il ne s’agit pas de l’écoulement au niveau du point d’entrée, cet élément varie en fonction de la position du point d’entrée (point bas ou avaloir en pente) et de la dépression du point d’entrée.
• Écoulement dans le contournement : étendue de l’eau qui se répand sur la route une fois qu’elle a traversé le point d’entrée sur l’avaloir en pente. Cette option ne s’applique pas aux points d’entrée des avaloirs bas.
• Profondeur du caniveau : profondeur de l’eau (mesurée au niveau de la face de la bordure) lorsqu’elle approche du point d’entrée. Il ne s’agit pas toujours de la profondeur à l’entrée, cette valeur dépend de la position du point d’entrée (point bas ou avaloir en pente) et de la dépression du point d’entrée.
• Profondeur de contournement : profondeur de l’eau une fois qu’elle a passé le point d’entrée sur l’avaloir en pente. Cette option ne s’applique pas aux points d’entrée des avaloirs bas.
