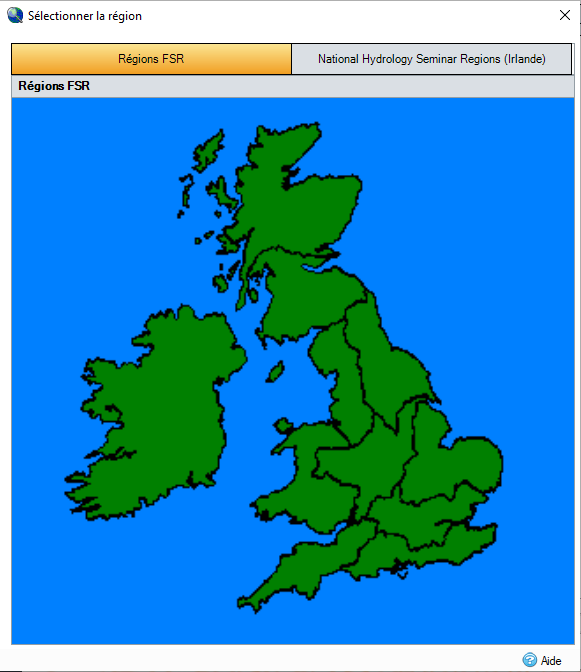

Le sélecteur de région du Royaume-Uni et de l’Irlande vous permet de sélectionner une région spécifique sur la carte afin de remplir automatiquement les données correspondantes.
Angleterre, Pays de Galles et Écosse
La carte affiche les numéros de région du bassin versant en fonction du document FSR Figure I.2.4 utilisé pour calculer les différentes périodes de retour, comme indiqué ci-dessous.
Q annuel moyen rural : valeur calculée à l’aide de la formule suivante (exprimée en m³/s) :

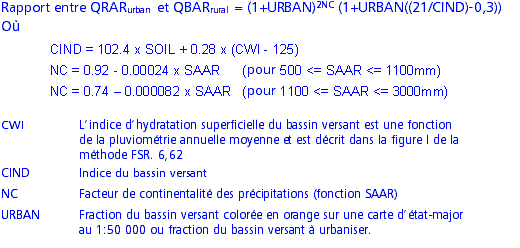

Q annuel moyen urbain, ajustement destiné à l’urbanisation : valeur calculée à partir des équations 124 du rapport IH, 7.2 à 7.4. CIRIA Book 14, 3.2.2 (exprimée en m³/s).
Facteurs de croissance des bassins versants urbanisés pour des périodes de retour n’excédant pas 50 ans
CIRIA Book 14, 3.2.3
Calculez la variation réduite équivalente y à partir du tableau suivant basé sur le document CIRIA Book 14, Table 3.1.
|
Urbain |
Période de retour (années) |
|||||
|
2 |
5 |
10 |
20 |
25 |
50 |
|
|
0,00 |
0,32 |
1,50 |
2,25 |
2,97 |
3,20 |
3,90 |
|
0,25 |
0,57 |
1,55 |
2,20 |
2,76 |
2,93 |
3,35 |
|
0,50 |
0,65 |
1,60 |
2,12 |
2,55 |
2,67 |
3,00 |
|
0,75 |
0,78 |
1,65 |
2,04 |
2,35 |
2,43 |
2,67 |
En utilisant la valeur y du tableau ci-dessus, recherchez le facteur de croissance dans le tableau suivant basé sur le document CIRIA Book 14 Table 3.2.
|
Région |
Valeurs de y |
||||||||
|
0,0 |
0,5 |
1,0 |
1,5 |
2,0 |
2,5 |
3,0 |
3,5 |
4,0 |
|
|
1 |
0,82 |
0,94 |
1,06 |
1,20 |
1,36 |
1,53 |
1,72 |
1,94 |
2,17 |
|
2 |
0,84 |
0,94 |
1,05 |
1,18 |
1,33 |
1,51 |
1,72 |
1,95 |
2,23 |
|
3 |
0,84 |
0,98 |
1,11 |
1,25 |
1,38 |
1,52 |
1,65 |
1,79 |
1,92 |
|
4 |
0,80 |
0,93 |
1,07 |
1,23 |
1,40 |
1,58 |
1,79 |
2,01 |
2,25 |
|
5 |
0,79 |
0,93 |
1,10 |
1,29 |
1,52 |
1,79 |
2,11 |
2,49 |
2,93 |
|
6/7 |
0,77 |
0,92 |
1,09 |
1,28 |
1,50 |
1,74 |
2,02 |
2,34 |
2,69 |
|
8 |
0,78 |
0,92 |
1,07 |
1,23 |
1,40 |
1,58 |
1,76 |
1,95 |
2,16 |
|
9 |
0,84 |
0,96 |
1,08 |
1,21 |
1,35 |
1,49 |
1,64 |
1,80 |
1,97 |
|
10 |
0,85 |
0,96 |
1,07 |
1,19 |
1,31 |
1,45 |
1,58 |
1,73 |
1,88 |
10 régions sont définies pour la détermination des facteurs de croissance. FSR, Figure I..2.4. et CIRIA Book 14, Figure 3.7.
Facteurs de croissance des bassins versants urbanisés pour des périodes de retour excédant 50 ans
CIRIA Book 14, Table 3.2.4.
Recherchez les facteurs de croissance rurale et urbaine pour la période de retour de 50 ans et calculez leur rapport G50.
Calculez le RMAF en tant que rapport du Q annuel moyen rural et urbain.
Pour la période de retour t requise, calculez le rapport des facteurs de croissance urbaine et rurale à partir de l’équation suivante :
Le facteur de croissance rurale est obtenu à partir du tableau suivant, basé sur le document CIRIA Book 14, Table 3.3.
|
Région |
Période de retour (années) |
||||
|
100 |
200 |
250 |
500 |
1 000 |
|
|
1 |
2,48 |
2,81 |
2,92 |
3,25 |
3,63 |
|
2 |
2,63 |
2,98 |
3,10 |
3,45 |
3,85 |
|
3 |
2,08 |
2,36 |
2,45 |
2,73 |
3,04 |
|
4 |
2,57 |
3,02 |
3,17 |
3,62 |
4,16 |
|
5 |
3,56 |
4,19 |
4,39 |
5,02 |
5,76 |
|
6/7 |
3,19 |
3,75 |
3,93 |
4,49 |
5,16 |
|
8 |
2,42 |
2,85 |
2,98 |
3,41 |
3,91 |
|
9 |
2,18 |
2,47 |
2,57 |
2,86 |
3,19 |
|
10 |
2,08 |
2,36 |
2,45 |
2,73 |
3,04 |
Multipliez le facteur de croissance rurale par Gt pour obtenir le facteur de croissance urbaine.
Enfin, les inondations urbaines de l’année t sont le produit du facteur de croissance urbaine et du Q annuel moyen ruralurban.
Données d’inondation annuelle moyenne
Les périodes de retour et les débits sont générés pour les régions et les périodes de retour comprises entre 2 et 1 000 ans, comme indiqué ci-dessous.
Irlande
La carte affiche les numéros de région du bassin versant en fonction du National Hydrology Seminar utilisé pour calculer les différentes périodes de retour, comme indiqué ci-dessous.
Courbes de croissance irlandaises
Les courbes de croissance suivantes utilisées pour l’Irlande sont issues du document « Comment on Estimation of Greenfield Runoff Rates » - A.M.Crawley & C.Cunnane - National Hydrology Seminar 2003 (La valeur sur un an est issue du document Greater Dublin Strategic Drainage Study, Volume 2.)
|
Région |
Numéro de région MD |
Période de retour (années) |
|||||||
|
1 |
2 |
5 |
10 |
25 |
50 |
100 |
200 |
||
|
National (révisé) |
11 |
0,85 |
0,96 |
1,20 |
1,35 |
1,55 |
1,70 |
1,84 |
1,99 |
|
Est de l’Irlande |
12 |
0,85 |
0,96 |
1,21 |
1,38 |
1,59 |
1,74 |
1,90 |
2,05 |
|
Sud de l’Irlande |
13 |
0,85 |
0,96 |
1,19 |
1,35 |
1,55 |
1,70 |
1,84 |
1,99 |
|
Nord de l’Irlande |
14 |
0,85 |
0,96 |
1,18 |
1,33 |
1,51 |
1,64 |
1,78 |
1,91 |
La courbe de croissance pour l’agglomération de Dublin est définie ci-dessous :
|
Région |
Numéro de région MD |
Période de retour (années) |
|||||||
|
1 |
2 |
5 |
10 |
25 |
50 |
100 |
200 |
||
|
Agglomération de Dublin |
15 |
0,85 |
0,92 |
1,37 |
1,67 |
2,05 |
2,33 |
2,61 |
2,89 |
La valeur sur un an est issue du document Greater Dublin Strategic Drainage Study, Volume 2. Les autres valeurs sont issues (deux décimales) du document « An Investigation of the Flood Studies Report ungauged catchment method for Mid-Eastern Ireland and Dublin », Michael Bruen - Equation 7.
