- Cliquez sur Paramètres du document dans le ruban de TruPlan.
La boîte de dialogue Paramètres du document permet de définir les valeurs par défaut du document actif. Cette boîte de dialogue contient la plupart des paramètres de TruPlan ; pour ceux qui n'y figurent pas, ce sont les valeurs les plus récemment utilisées qui sont appliquées lorsque vous travaillez dans TruPlan.

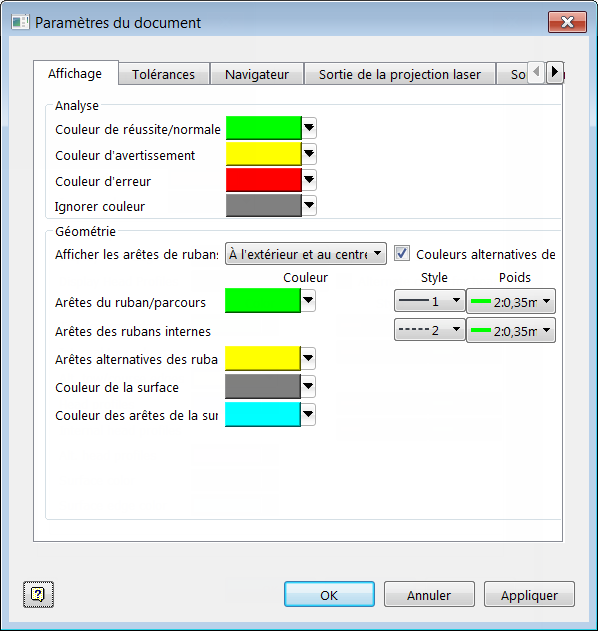

Affichage
L'onglet Affichage permet de spécifier la couleur des analyses et de la géométrie en vue d'améliorer la visibilité.
Analyse
Cette section de l'onglet Affichage permet de définir les couleurs par défaut utilisées lors de la création d'analyses. Ces couleurs peuvent être remplacées (le cas échéant) pour chaque analyse.
- Couleur de réussite : indique un niveau sécurisé.
- Couleur d'avertissement : indique qu'un niveau approche de la limite.
- Couleur de limite : indique qu'une limite a été dépassée.
Géométrie
Cette section de l'onglet Affichage permet de définir les couleurs, styles de ligne et épaisseurs de ligne par défaut pour les rubans, les arêtes de surface et les surfaces dans la zone de dessin.

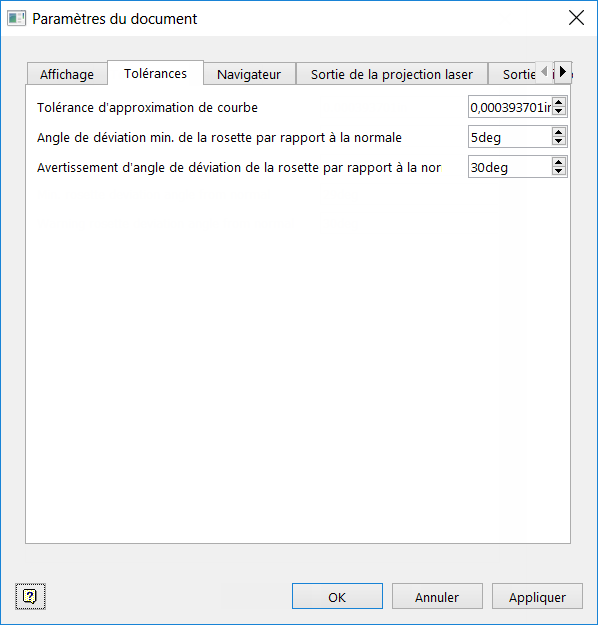

Tolérances
Cet onglet permet de définir le rayon de raccordement et les tolérances par défaut du document actif. Vous pouvez également définir des tolérances lorsque l'option Vérification de la rosette est activée dans la boîte de dialogue Stratégie :
- Angle de déviation min. de la rosette par rapport à la normale : pour placer correctement les fibres sur une surface, l'axe X de la rosette de surface ne doit pas être parallèle à la normale de surface. Cet angle correspond à l'angle minimum à autoriser entre l'axe X et la normale. Lorsque des valeurs inférieures à celle-ci sont définies, les zones de la surface à risque sont mises en surbrillance en rouge. Par exemple, cette valeur peut être définie sur 5 degrés.
- Avertissement d'angle de déviation de la rosette par rapport à la normale : cette option est semblable à Angle de déviation min. de la rosette par rapport à la normale, à la différence qu'elle représente le point au niveau duquel vous souhaitez être averti que l'angle de déviation se rapproche de la valeur minimum. Ces avertissements s'affichent lors de la modification de la rosette ou à la fermeture de la boîte de dialogue Stratégie. Par exemple, cette valeur peut être définie sur 30 degrés.
Navigateur
Cet onglet permet de définir la façon dont les couches sont affichées dans le navigateur. Sélectionnez l'option Afficher les noms d'origine après l'importation afin d'utiliser les noms de couches spécifiés dans le fichier XML d'origine. Désélectionnez l'option Afficher les noms d'origine après l'importation afin de nommer de manière séquentielle les couches Couche.1, Couche.2, et ainsi de suite.
