Utilisation des analyses

Une analyse est une évaluation des grilles de maillage de surface et de trajectoire des fibres d'une stratégie à la recherche d'irrégularités ou de déformations. Cela vous permet ainsi d'ajuster votre stratégie de manière à optimiser la fabrication de votre pièce. Une analyse fournit uniquement des informations sur votre conception et votre stratégie, et met en surbrillance les zones pouvant provoquer des problèmes lors de la fabrication. Si vous avez besoin de corriger des problèmes, vous devrez probablement le faire directement dans votre stratégie, voire dans votre conception initiale.

Vous pouvez définir plusieurs analyses pour une stratégie et vous pouvez créer des analyses pour une ou plusieurs stratégies à la fois.

Créer une analyse

1. Dans le navigateur de TruPlan, sélectionnez une ou plusieurs stratégies.

   Vous pouvez également sélectionner une racine, une couche ou une séquence afin de créer une analyse pour toutes les stratégies de cet élément.

2. Cliquez avec le bouton droit de la souris sur la sélection et choisissez Ajouter l'analyse.

   La boîte de dialogue Analyse s'ouvre.


3. Sélectionnez un type dans la zone Type d'analyse.
4. Cliquez sur OK.

   L'analyse est créée sous la stratégie (ou les stratégies) que vous avez sélectionnée.



Créer tous les types d'analyse simultanément

1. Dans le navigateur de TruPlan, sélectionnez une ou plusieurs stratégies.
2. Cliquez avec le bouton droit de la souris sur la sélection et choisissez Ajouter toutes les analyses.

   Les analyses sont ajoutées sous la stratégie (ou les stratégies) dans le navigateur de TruPlan avec les paramètres les plus récents.



Afficher les résultats d'une analyse

1. Dans le navigateur de TruPlan, accédez à l'analyse que vous souhaitez afficher.
2. Cliquez avec le bouton droit de la souris sur l'analyse et assurez-vous que les options Activé et Visibilité sont sélectionnées.
3. Si les mises à jour automatiques ne sont pas activées, cliquez avec le bouton droit de la souris sur l'analyse et choisissez Mettre à jour.
4. Cliquez avec le bouton droit de la souris sur d'autres éléments de votre projet et désélectionnez l'option Visibilité afin de visualiser plus facilement votre analyse, notamment les éléments suivants :
   • Autres analyses
   • Trajectoire des fibres et maillage de surface sous la stratégie
   • Surfaces de géométrie

Modifier ou afficher les paramètres d'une analyse

1. Accédez à la stratégie sous laquelle figure l'analyse.

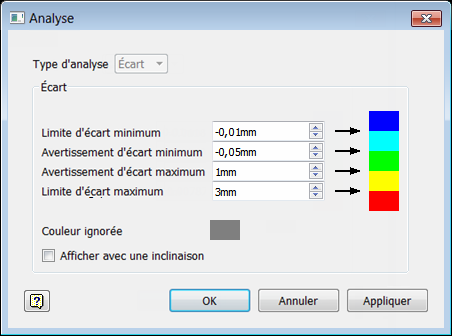

2. Double-cliquez sur l'analyse pour ouvrir la boîte de dialogue Analyse.
