Bienvenue dans Autodesk® TruPlan 2017, notre solution dédiée au placement automatique des fibres et à la disposition automatique des bandes.
TruPlan est basé sur plusieurs algorithmes d'optimisation avancés et permet d'évaluer l'impact des fonctions de conception uniques et des définitions de surface dans plusieurs processus de fabrication, notamment : placement automatique des fibres (AFP), disposition automatique des bandes (ATL), disposition manuelle de couches (HLU) ou n'importe quelle combinaison de ces stratégies. TruPlan permet aux fabricants de composites d'anticiper les coûts de fabrication d'une pièce donnée, ainsi que d'optimiser l'ensemble du processus, et éviter ainsi d'avoir à retravailler sur une pièce et de subir des temps d'arrêt dans l'atelier. Les données recueillies par TruPlan permettent aux ingénieurs de réaliser des analyses coûts-bénéfices comparatives afin de déterminer les équipements, processus et matières les plus adaptés. Tous les acteurs du processus de fabrication (de l'ingénierie de conception à la direction) disposent ainsi des données statistiques nécessaires à l'évaluation de l'impact des différents concepts de conception en fonction des processus de fabrication employés.
- Conception pour la fabrication
- Analyse de la stratégie de disposition de couches de composites
- Calcul des matières les plus adaptées
- Optimisation de la largeur de ruban
- Placement automatique des fibres
- Disposition automatique des bandes
- Disposition manuelle de couches
- Optimisation de la déviation de l'angle
- Optimisation de l'empilement des plis

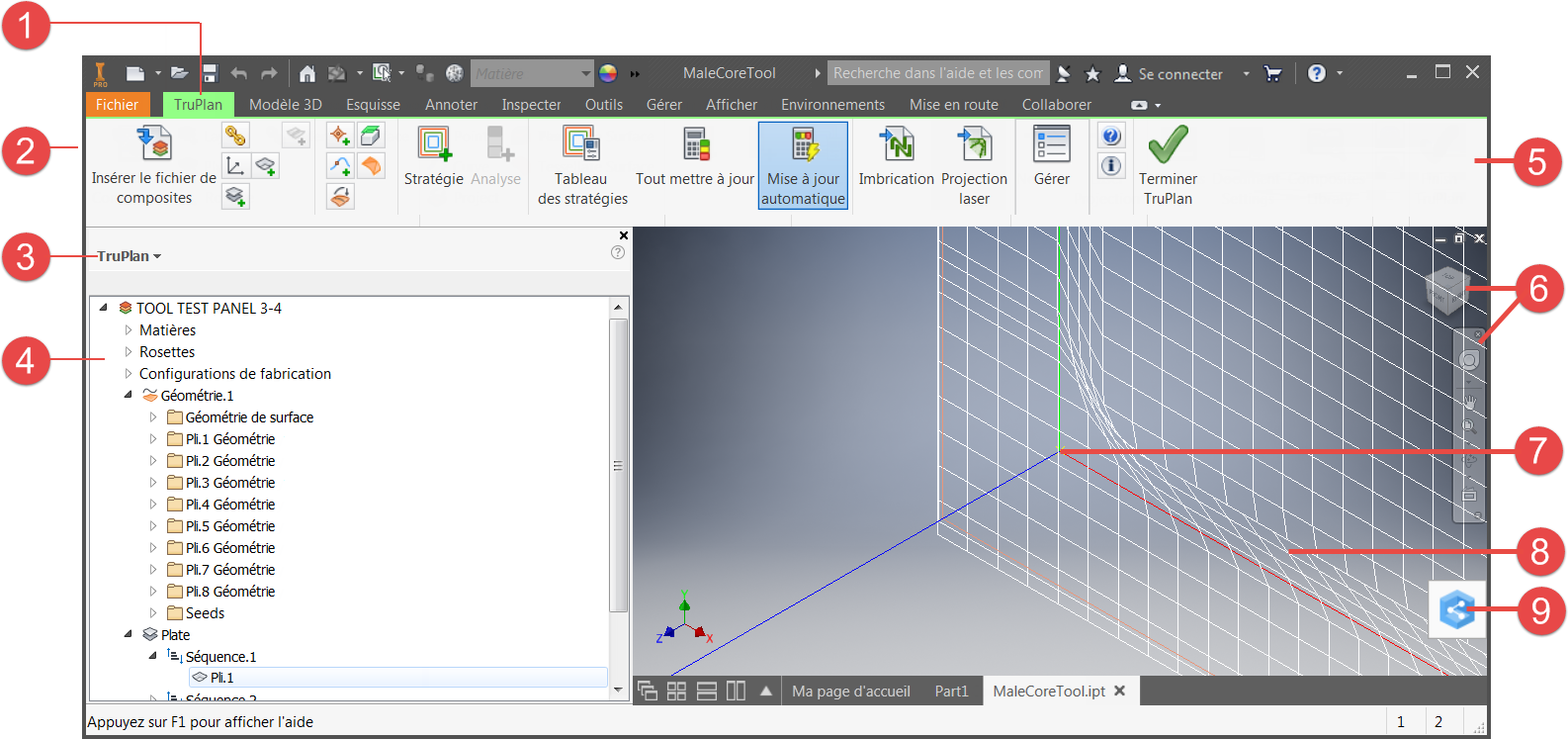

Présentation de l'interface de TruPlan
L'interface de TruPlan comporte un onglet de ruban dans une application hôte telle qu'Autodesk Inventor.
- Onglet TruPlan dans Autodesk Inventor.
- Ruban de TruPlan. Consultez l'aide pour obtenir des informations sur l'ouverture et l'insertion de composites, la création d'objets tels que des couches et des plis, l'ajout et la projection de points et de courbes, le maillage par approximation de surfaces, ainsi que la création de sorties d'imbrication et de projection laser.
- Zone d'affichage du navigateur. Sélectionnez TruPlan afin d'afficher la vue du navigateur de TruPlan de votre ensemble.
- Navigateur de TruPlan. Il s'agit d'une vue hiérarchique des éléments d'un ensemble TruPlan. Cela inclut la géométrie, les couches, les plis, etc.
Conseil : Reportez-vous à la rubrique À propos du navigateur de TruPlan.
- Bouton Quitter TruPlan. Permet de quitter l'environnement de TruPlan et de revenir dans l'environnement d'Inventor.
- Outils de navigation Autodesk : ViewCube, SteeringWheel, etc. Reportez-vous à l'aide d'Inventor.
- Système d'axes de la rosette pour votre ensemble.
- Maillage de la surface de l'objet.
- Connexion à Autodesk A360.
