Geometria
Alapvető geometriai objektumokat, például vonalakat, vonalláncokat, köröket és téglalapokat hozhat létre.
Az AutoCAD asztali verziójában számos különböző típusú geometriai objektumot hozhat létre, azonban a legtöbb 2D rajzhoz mindössze néhányat kell ismernie. Az AutoCAD webes alkalmazás nem rendelkezik az AutoCAD asztali verziójának látszólag végtelen geometriai rajzolási lehetőségeivel, de a 2D rajzokhoz szükséges eszközöket és parancsokat tartalmazza.
Vonalak

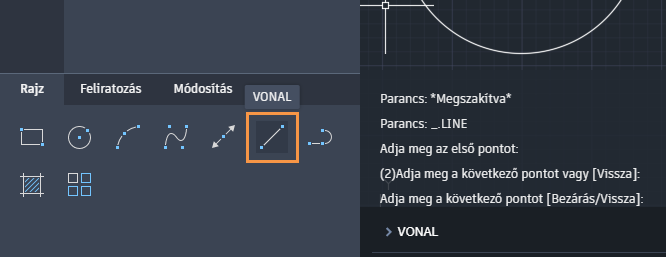

A vonal a legalapvetőbb és leggyakoribb objektum az AutoCAD rajzokban. Vonal rajzolásához kattintson a Vonal eszközre.
Azt is megteheti, hogy beírja a VONAL parancsot (vagy csupán a VO parancsálnevet) a parancssorba, majd lenyomja az Enter vagy a Szóköz billentyűt.
Figyelje meg, hogy a parancssorban az „Adja meg az első pontot:” prompt jelenik meg

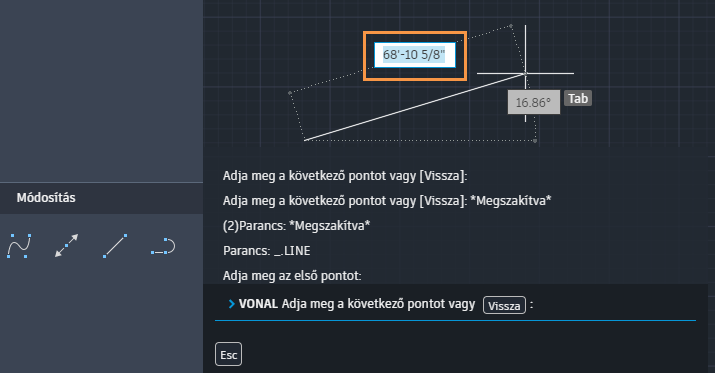

A vonal kezdőpontjának megadásához kattintson a rajzterületre, további pontok megadásához pedig kattintson újból a rajzterületre. Pontos hosszúságú vonal megadásához dinamikus adatbevitelt használhat a vonal hosszúságának meghatározásához. Az alábbi képen a dinamikus adatbeviteli mező van kiemelve.
Ha megadta a vonal kezdőpontját, szövegbeviteli lehetőség jelenik meg a mutatónál. Ezt „dinamikus adatbevitelnek” nevezzük.
Mutasson a mutatóval a kívánt irányba, írja be a vonal hosszát, majd nyomja le az Enter billentyűt. A billentyűzet Tab billentyűjével válthat a vonal hossza és a szög között.
A következő pont meghatározása után a VONAL parancs automatikusan megismétli önmagát, és folyamatosan újabb pontokat kér. A sorozat befejezéséhez nyomja le az Enter, a Szóköz vagy az Esc billentyűt.
Kör
A KÖR parancs alapértelmezett beállítása szerint a középpontot és egy sugarat kell megadni. A Parancs palettán kattintson a KÖR parancsra, vagy írja be a parancssorba a KÖR parancsot (vagy csak a K betűt).
- Kattintással adja meg a kör kezdőpontját.
- A parancspromptban a következő látható: „Adja meg a kör sugarát vagy [Átmérő]”. Írja be a kívánt sugarat, majd nyomja le az Enter billentyűt. Vagy kattintson az [Átmérő] elemre, majd írja be a kívánt átmérőt, és nyomja le az Enter billentyűt.
Vonalláncok és téglalapok
A vonallánc egymáshoz kapcsolódó vonal- vagy ívszakaszokból áll, amelyek egyetlen objektumot alkotnak. Nagyon hasonlítanak a vonalakra, azzal az eltéréssel, hogy a vonalláncok esetében egyetlen összekapcsolt objektumról van szó. Vonalláncokat a VLÁNC paranccsal hozhat létre.
A vonalláncok nyitottak vagy zártak lehetnek. Ha a vonallánc legalább két szegmensét már létrehozta, írjon be egy C betűt, majd nyomja le az Enter billentyűt a vonallánc lezárásához, ami azt jelenti, hogy az utolsó szegmens az elsőként létrehozott szegmens kezdőpontjában fog végződni.
A zárt, téglalap alakú vonalláncok létrehozásának gyors módja a TÉGLALAP parancs használata (írja be a TE parancsálnevet a parancssorba).
Egyszerűen kattintson a téglalap csúcspárjára. Vagy dinamikus adatbevitel használatával adja meg a két oldalt. Adja meg a vízszintes oldalak hosszúságát, nyomja le a Tab billentyűt, adja meg a függőleges oldalak hosszúságát, majd nyomja le az Enter billentyűt.
