Úvod k funkci Datové karty

Dostupnost v různých edicích

Tato funkce je k dispozici pouze v určitých edicích aplikace Autodesk Vault. V následující tabulce můžete zjistit, zda vaše edice touto funkcí disponuje.

	2012	2013	2014
Autodesk Vault Basic
Autodesk Vault Workgroup
Autodesk Vault Collaboration
Autodesk Vault Professional

Zobrazení datových karet

Datové karty lze zobrazit dvěmi různými způsoby: stručné zobrazení a úplné zobrazení datové karty.

K běžným příkazům úložiště lze přistupovat z libovolné datové karty pomocí místní nabídky. Můžete rychle obnovit soubor z úložiště, získat revizi, zařadit nebo vydat soubor, zrušit vydání, vytvořit revizi nebo změnit stav bez nutnosti přejít zpět do prohlížeče úložiště nebo na pás karet aplikace Autodesk Vault.

Stručné zobrazení

Stručné zobrazení je výchozí zobrazení datových karet. Toto zobrazení je sbalenou verzí datové karty, která je určena jen ke čtení. Když je vybrán soubor a funkce datové karty je zapnuta, ve stručném zobrazení bude uvedeno:

• název komponenty,
• název úložiště,
• stav,
• kategorie,
• revize,
• miniatura.

Zobrazení stručných informací

1. Na pásu karet aplikace Autodesk Vault zapněte datové karty kliknutím na tlačítko Datové karty.

   Zobrazí se okno datové karty.

2. Vyberte součást v modelu.

   Tabulka datových karet se automaticky aktualizuje, aby se zobrazil název souboru součásti, náhled, revize, stav, kategorie a stav úložiště.

Úplné zobrazení datové karty

Stručné zobrazení lze rozbalit na úplnou datovou kartu, která zobrazuje všechny informace, které jsou ve stručném zobrazení a také informace o určitých vlastnostech. Správce CAD může stanovit, které vlastnosti budou zobrazeny v dialogu Konfigurovat datovou kartu, ke kterému lze přistupovat prostřednictvím dialogu Nastavení úložiště v aplikaci Autodesk Vault Client.

Úlohy, které můžete s datovými kartami provést, závisí na nastavení, zda je datová karta v režimu pouze ke čtení nebo v režimu úprav.

Režim pouze ke čtení

Režim pouze ke čtení je výchozí režim k zobrazení úplné datové karty. Tento režim umožňuje porovnávat vybrané soubory a filtrovat hodnoty vlastností na základě vašich potřeb.

Když se datová karta otevře pro vybraný soubor, nebo když je proveden příkaz Obnovit, hodnoty se načtou ze serveru a zobrazí se. Vedle názvu vlastnosti se objeví ikona průběhu, když získávání ze serveru právě probíhá. Jakmile bude hodnota vlastnosti získána, tato ikona zmizí.

Režim úprav

Tabulku vlastností lze změnit na režim úprav kliknutím na tlačítko Upravit. Když se nacházíte v režimu úprav, soubor je automaticky vydán z úložiště a můžete upravovat hodnoty vlastností. Po dokončení úprav budou nové hodnoty zapsány do místního souboru a do souboru na serveru. Tyto úpravy se změní na trvalé po zařazení souboru do úložiště. Veškeré akce provedené na jednotlivých kartách ovlivní pouze komponentu asociovanou s danou kartou.

Zobrazení úplných informací datové karty

1. Kliknutím na tlačítko >> v pravém dolním rohu datové karty přepněte stručné zobrazení na úplné zobrazení datové karty.

   Rozbalením datové karty se zobrazí vlastnosti. U některých vlastností se zobrazí ikona průběhu, dokud se nezíská hodnota ze serveru.

2. Kliknutím na karty v dolní části mřížky zobrazíte přídavné vlastnosti.
   Poznámka: Informace o vlastnostech na doplňujících kartách je stanoveno správcem CAD, který je určen v dialogu Konfigurovat datovou kartu aplikace Autodesk Vault Client.

Práce se sadami karet

Lze načíst několik datových karet k vytvoření sady karet. Můžete určit rozsah sady karet výběrem jednotlivých souborů nebo celého otevřeného modelu. Sada karet obsahuje jednu datovou kartu pro každý soubor, který je určen rozsahem a výchozí kartou, na které jsou uvedené datové karty v sadě karet.

Další informace o ovládacích prvcích sady datových karet

V horní části sady karet se nachází panel nástrojů k navigaci a správě datových karet v sadě. Tyto příkazy umožňují načíst datové karty pro model nebo určitou skupinu souborů a umístit je do sady, obnovit hodnoty datových karet, odstranit kartu ze sady, izolovat kartu ze sady a přesunout kartu mimo sadu. Máte rovněž k dispozici navigační tlačítka, která umožňují pohyb v rámci sady k datové kartě, kterou chcete zkontrolovat.

Ikona	Příkaz	Definice
	Získat datové karty (Získat soubory CAD nebo Získat celý model)	Načte vybrané soubory CAD nebo všechny soubory v otevřeném modelu a vytvoří sadu karet. Viditelný zůstane poslední použitý příkaz Získat datové karty.
	Obnovit	Je-li zobrazena jediná datová karta, hodnoty vlastnosti této karty budou získány ze serveru. Je-li vybrána karta Souhrn, hodnoty vlastnosti pro všechny datové karty, které jsou definované aktuálním příkazem Získat, budou načteny ze serveru.
	Odstranit kartu	Odstraní aktuální kartu nebo vybrané karty ze sady.
	Izolovat	Zapne pro vybranou kartu nebo karty režim izolace. Pouze soubory pro vybrané datové karty zůstanou viditelné a všechny ostatní soubory v sadě karet budou na plátně vykresleny průhledně.
	Odizolovat	Vypne pro vybranou kartu nebo karty režim izolace. Všechny soubory, které byly průhledné, když byla izolace zapnutá, budou opět viditelné.
	Vybrat v aplikaci Inventor	Odešle aktuální výběr karty do prostředí aplikace Inventor jako sadu výběru.
	Zrušit výběr aplikace Inventor	Zruší aktuální sadu výběru aplikace Inventor.
	První	Přejde na první kartu sady (tato karta je také označována jako výchozí).
	Zpět	Přejde v sadě o jednu kartu zpět.
	Na výchozí pohled	Přejde na výchozí kartu.
	Další	Přejde v sadě na další kartu.
	Poslední	Přejde v sadě na poslední kartu.

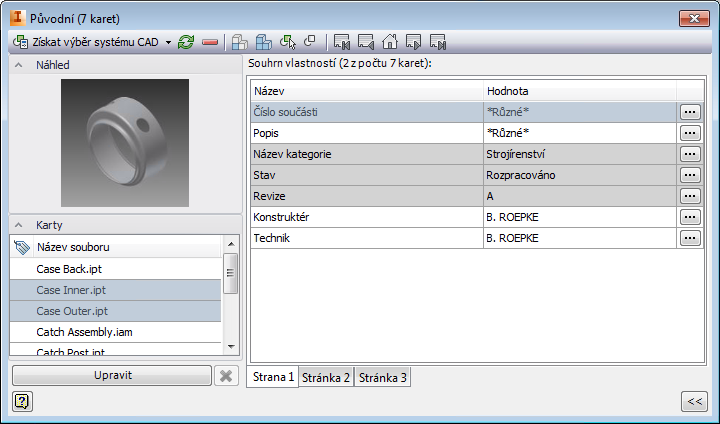

Další informace o výchozí kartě

Výchozí karta zobrazí seznam souborů v sadě karet a jejich atributy vlastností. Hodnoty zobrazených vlastností závisí na tom, zda je v seznamu datových karet vybrána jediná datová karta, více datových karet nebo žádné datové karty.

• Je-li vybrána jediná datová karta, hodnoty vlastnosti této datové karty budou zobrazeny na domovské kartě.
• Je-li vybráno více datových karet, budou zobrazeny hodnoty vlastností, které jsou sdílené mezi vybranými datovými kartami. Pokud se hodnoty liší, zobrazí se slovo Různé.
• Pokud nejsou v seznamu datových karet vybrány žádné datové karty, zobrazí se všechny hodnoty vlastností, které jsou sdíleny v celé sadě. Pokud se hodnoty liší, zobrazí se slovo Různé.

Jednotlivé datové karty můžete upravovat nebo můžete pomocí výchozí karty provést hromadné úpravy v rámci celé sady karet. Při provádění hromadných úprav vlastností s různými hodnotami v rámci sady se kolektor hodnot používá k uvedení různých hodnot asociovaných s danou vlastností.

Na vrcholu výchozí karty jsou zobrazen počet karet v sadě a počet karet vybraných k porovnání.



Izolovaný režim

Někdy může být u modelů s mnoha součástmi nutné součást izolovat, aby bylo její zkoumání jednodušší. Funkce izolování umožňuje rozlišit určité součásti v modelu. Vyberte datové karty součástí, které chcete zobrazit, a klikněte v ovládacích prvcích sady datových karet na příkaz Izolovat. Vybrané součásti zůstanou na plátně CAD viditelné, zatímco ostatní součásti v sadě karet se změní na průhledné.

Chcete-li všechny součásti na plátně CAD opět zobrazit, klikněte v ovládacích prvcích sady datových karet na příkaz Odizolovat.

Místní nabídka seznamu

Pohodlná místní nabídka seznamu umožňuje přístup k příkazům datových karet a obnovení vlastností datových karet. K místní nabídce se přistupuje kliknutím pravým tlačítkem na datové karty nebo výběrem datových karet ve výchozím seznamu karet.

Poznámka: Operace úložiště mohou být provedeny, pouze když jsou datové karty v režimu pouze pro čtení.

Příkaz	Definice
Obnovit	Aktualizuje vlastnosti datových karet pomocí hodnot získaných ze serveru. Poznámka: Místní nabídka je zakázána, když jsou hodnoty vlastnosti načítány ze serveru.
Odstranit kartu	Odstraní vybranou kartu ze sady karet.
Vybrat vše	Vybere všechny karty v seznamu sady karet.
Vymazat výběr	Zruší výběr všech karet v seznamu sady karet.
Vybrat v systému CAD	Vybere na plátně CAD všechny komponenty, které odpovídají vybraným datovým kartám.
Vymazat výběr CAD	Zruší na plátně CAD výběr všech komponent, které odpovídají vybraným datovým kartám.

Úprava vlastností pomocí datových karet

Vlastnosti lze upravit na úplné datové kartě i v rámci sady karet. Změny s datovými kartami lze provést, pouze když jsou v režimu úprav. Kliknutím na tlačítko úprav začněte se změnami hodnot vlastností.

Před jakýmikoliv změnami musí být soubory vydány. Pokud nebudou některé soubory v sadě karet vydány, nebo pokud nebude některá datová karta k dispozici pro úpravy, obdržíte dotaz, zda chcete soubory vydat, nebo zda chcete neplatné karty ze sady odebrat. Po provedení úprav potvrďte změny kliknutím na tlačítko Uložit. Vedle názvu souboru se zobrazí hvězdička, která označuje, že datová karta byla upravena.

Aby byly změny trvalé, soubory je nutné po úpravách zařadit zpět do úložiště. Pokud se pokusíte sadu karet zavřít nebo změnit zobrazení datové karty, když je upravený soubor vydán, obdržíte výzvu k zařazení souboru nebo zrušení změn, aby bylo možné pokračovat.

Sledování úprav

Protože úpravy nejsou okamžitě trvalé, můžete je procházet a zkontrolovat, předtím než upravené soubory zařadíte zpět do úložiště. Pokud byla vlastnost upravena, na datové kartě se vedle názvu souboru zobrazí hvězdička (*), pokud používáte sadu karet, zobrazí se rovněž vedle názvů souborů v seznamu dat na výchozí kartě.

Navíc se u upravených hodnot vlastností změní písmo.

Vrácení změn zpět

Dokud nebudou aktuální změny provedeny, můžete během procesu úprav vrátit zpět jednu změnu vlastnosti nebo vrátit všechny změny.

Kliknutím pravým tlačítkem na datovou kartu otevřete místní nabídku. Výběrem položky Obnovit obnovíte vybranou vlastnost na původní hodnotu. Výběrem položky Obnovit vše obnovíte všechny vlastnosti na původní hodnoty.

Shoda

Shoda je klíčová komponenta při správě vlastností. Když vlastnost není shodná, na datové kartě se do pole hodnoty vloží ikona červeného vykřičníku. Na výchozí kartě se tato ikona zobrazí vedle názvu souboru, aby tak bylo označeno, že jedna z vlastností daného souboru není shodná.

Přesunutím ukazatele myši nad ikonu zobrazíte nápovědu popisující důvod proč není vlastnost shodná. Protože některé datové karty obsahují více karet vlastností, tato ikona se rovněž zobrazí na kartě, aby bylo znázorněno, zda se na datové kartě nachází neshodná vlastnost, která není vidět.

Vlastnosti můžete upravit pro jednu datovou kartu nebo více datových karet současně.

Úprava jedné datové karty

1. Přejděte k datové kartě, pro kterou chcete změnit hodnotu vlastnosti.
2. Kliknutím na tlačítko Upravit přejděte do režimu úprav.

   Vlastnosti, které nelze upravit, budou zakázány.

3. Vyhledejte vlastnost, kterou chcete změnit.

   Pomocí karet v dolní části tabulky hodnot můžete procházet všemi dostupnými vlastnostmi.

4. Zadejte do pole vlastnosti novou hodnotu.

   nebo

   Klikněte pravým tlačítkem do pole a výběrem položky Obnovit z místní nabídky vraťte zpět předchozí změny. Příkaz Obnovit vrátí zpět pouze změny provedené pouze od okamžiku vydání souboru.

5. Kliknutím na tlačítko Uložit změny proveďte.

   Vedle datové karty se zobrazí hvězdička (*), která označuje, že byla karta upravena. Změny však nebudou trvalé, dokud nebude soubor, který je asociovaný s datovou kartou, zařazen do úložiště.

   nebo

   Kliknutím na tlačítko Storno vrátíte zpět všechny úpravy provedené během této relace úprav a vrátíte se zpět do režimu pouze ke čtení.

   Poznámka: Změny provedené v hodnotách vlastnosti nejsou trvalé, dokud nebudou související soubory zařazeny zpět do úložiště. Pokud se pokusíte změnit velikost datové karty nebo ukončit funkci datových karet, budete vyzváni, abyste nejdříve soubory zařadili.

Úprava vlastností více datových karet.

1. Přejde na výchozí kartu.
2. Klikněte na tlačítko Upravit.

   Vlastnosti, které nelze upravit, budou zakázány.

3. Vyberte ze seznamu datových karet ty datové karty, pro které chcete upravit hodnoty vlastností. Případně zrušte všechny výběry, chcete-li změnit hodnoty celé sady.
4. Vyhledejte vlastnost, kterou chcete změnit.

   Pomocí karet v dolní části tabulky hodnot můžete procházet všemi dostupnými vlastnostmi.

5. Zadejte do pole vlastnosti novou hodnotu.

   Pokud je v poli hodnota Různé, vyberte hodnotu ze seznamu nebo zadejte novou.

   nebo

   Klikněte pravým tlačítkem do pole a výběrem položky Obnovit z místní nabídky vraťte zpět předchozí změny. Příkaz Obnovit vrátí zpět pouze změny provedené pouze od okamžiku vydání souboru.

   Poznámka: Změny v hodnotách vlastnosti ovlivňují všechny vybrané karty nebo celou sadu karet, pokud nejsou žádné karty vybrány.
6. Kliknutím na tlačítko Uložit změny proveďte.

   Vedle datové karty se zobrazí hvězdička (*), která označuje, že byla karta upravena. Změny však nebudou trvalé, dokud nebude soubor, který je asociovaný s ovlivněnými datovými kartami, zařazen do úložiště.

   nebo

   Kliknutím na tlačítko Storno vrátíte zpět všechny úpravy provedené během této relace úprav a vrátíte se zpět do režimu pouze ke čtení.

   Poznámka: Změny provedené v hodnotách vlastnosti nejsou trvalé, dokud nebudou související soubory zařazeny zpět do úložiště. Pokud se pokusíte změnit velikost datové karty nebo ukončit funkci datových karet, budete vyzváni, abyste nejdříve soubory zařadili.

Práce s kolektory hodnot

Kolektor hodnot je dialog se seznamem různých hodnot, které jsou asociovány s konkrétní vlastností. Uvedené hodnoty jsou získány z datových karet, které jsou vybrány na výchozí kartě, nebo z celé sady, pokud nejsou žádné karty vybrány. Kolektor hodnot obsahuje sloupec Hodnota, který uvádí seznam hodnot vlastnosti, a sloupec Použití, který zobrazuje kolik datových karet sdílí danou hodnotu.

Ke kolektorům hodnot lze přistupovat z výchozí karty nebo z jediné datové karty.
