데이터 매핑과 함께 사용하는 경우 모형의 상태 및 개발에 대한 시각적 개요를 볼 수 있도록 보고 기능을 통해 캔버스로 보고서 데이터를 매핑할 수 있습니다. 이러한 정보를 사용하여 수명 주기 내에서 설계 및 프로젝트를 쉽게 추적할 수 있습니다. 클라이언트와 함께 제공된 템플릿을 기반으로 모형 데이터 보고서를 생성할 수 있습니다. 데이터 매핑 대화상자에서 보고서 기능에 액세스할 수 있습니다.
릴리즈 가용성
이 기능은 특정 버전의 Autodesk Vault에서 사용할 수 있습니다. 아래 표를 참조하여 사용 중인 버전에 이 기능이 있는지 확인하십시오.
| 2012 | 2013 | 2014 | |
|---|---|---|---|
| Autodesk Vault Basic |
|
||
| Autodesk Vault Workgroup |
|
|
|
| Autodesk Vault Collaboration |
|
|
|
| Autodesk Vault Professional |
|
|
|
보고서 템플릿
Autodesk Vault Client에서는 보고서 템플릿을 제공합니다. 이러한 보고서 템플릿에는 차트의 색상 팔레트가 포함되어 있습니다. 그러나 템플릿에서는 어떤 차트 요소에 어떤 색상을 지정할지 설정할 수 없습니다. 데이터 매핑 기능을 사용하는 경우 차트 요소에 색상이 지정되는 방법을 설정할 수 있습니다. 차트 요소에 색상을 지정하면 모형 데이터를 반복적으로 신속하게 볼 수 있습니다.
Autodesk Vault Client의 색상 지정 대화상자에서 표준 색상 매핑을 지정할 수 있습니다. 도구 ►관리 ►Vault 설정을 선택하여 대화상자에 액세스합니다. 동작 탭을 선택한 다음 보고서 관리 아래에서 정의를 클릭합니다.
보고서 차트
보고서 기능은 4가지 다른 차트로 데이터를 표시할 수 있습니다.
- 원형 차트
- 도넛형 차트
- 세로 막대형 차트
- 누적 세로 막대형 차트
매핑된 데이터 보고서 생성
- Autodesk Vault 리본에서 데이터 매핑을 클릭하여 보고서 컨트롤을 사용할 수 있습니다.
보고서 데이터 매핑 대화상자가 표시됩니다.
- 보고서 데이터 매핑 대화상자의 드롭다운 리스트에서 보고서 템플릿을 선택하거나 로컬 폴더 또는 Vault에서 새 템플릿을 엽니다.
- 보고서 생성 아이콘을 클릭합니다.
보고서 상태와 함께 진행률 막대가 표시됩니다. 모형 크기에 따라 프로세스에 몇 분 정도 걸릴 수 있습니다. 보고서가 생성 중인 동안 계속해서 작업할 수 있습니다.

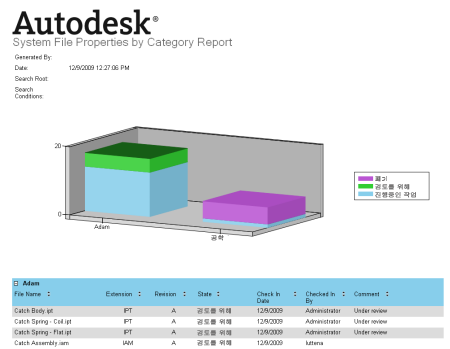

보고서가 생성되면 데이터 매핑 컨트롤 내에 보고서 차트가 표시됩니다.
- 전체 보고서를 표시하려면 전체 보고서 보기 아이콘을 클릭합니다.
