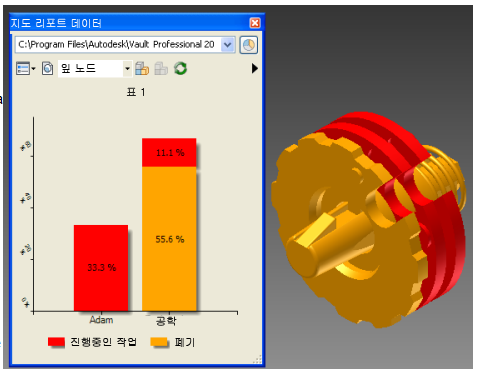

데이터 매핑 기능을 사용하여 모형에 중요한 비즈니스 데이터에 쉽게 액세스할 수 있습니다. 보고서 결과와 열린 모형 간의 상관 관계에 대한 시각적 출력을 제공하기 위해 보고서 데이터를 모형으로 매핑합니다. 모형으로 보고서를 매핑하면 해당 차트 요소와 일치하도록 모형에 색상이 지정됩니다. 전체 차트를 모형으로 매핑하거나 매핑할 차트 요소를 선택할 수 있습니다.
보고서 컨트롤에 표시된 차트는 열려 있는 모형에 대한 실제 값을 요약합니다. 그러나 모형에 매핑된 데이터는 포함된 모형 계층구조 단계에 따라 다른 결과를 보여 줄 수 있습니다. 다음 세 개의 옵션에서 데이터 매핑이 적용될 단계를 지정할 수 있습니다.
- 첫 번째 단계의 하위 항목
- 모든 조립품(가장 낮은 단계 조립품으로 매핑된 값이 다른 모든 값에 우선함)
- 리프 노드
릴리즈 가용성
이 기능은 특정 버전의 Autodesk Vault에서 사용할 수 있습니다. 아래 표를 참조하여 사용 중인 버전에 이 기능이 있는지 확인하십시오.
| 2012 | 2013 | 2014 | |
|---|---|---|---|
| Autodesk Vault Basic |
|
||
| Autodesk Vault Workgroup |
|
|
|
| Autodesk Vault Collaboration |
|
|
|
| Autodesk Vault Professional |
|
|
|
데이터 매핑 규칙
데이터 매핑은 모형에서 다른 단계의 데이터를 보는 데 사용할 수 있는 유용한 도구입니다. 그러나 다른 단계에서 모형 계층구조를 사용할 수 있으므로 데이터를 수집하는 위치를 알아야 결과를 정확히 해석할 수 있어야 합니다. 또한 첨부 파일이 보고서 결과에 어떤 영향을 미치는지도 알아야 합니다.
첨부 파일
현재 모형에서 첨부 파일을 비롯한 모든 파일을 사용하여 보고서가 생성됩니다. 따라서 차트는 캔버스에 표시된 파일과 1:1 상관 관계가 없을 수 있습니다.
예를 들어 원형 차트 슬라이스는 많은 비율의 파일이 현재 WIP(작업 진행) 상태임을 나타낼 수 있습니다. 그러나 모형으로 데이터를 매핑하는 경우 적은 수의 파일만 WIP 슬라이스로 색상이 지정됩니다. 화면표시에서의 이러한 차이는 슬라이스가 첨부 파일과 부품 파일을 고려하기 때문입니다. 그러나 캔버스에는 부품 파일만 표시됩니다. 원형 슬라이스를 구성하는 전체 파일 목록을 표시하기 위해 전체 보고서를 볼 수 있습니다.
모형 계층구조로 보고서 데이터 매핑
보고서가 생성되면 보고 시스템에서 파일 관계에 대한 지식 없이 파일을 평가합니다. 결과 차트는 실제 플랫 데이터를 나타냅니다. 모형에는 해당하는 단계가 여러 개이므로 보고서 데이터를 보다 명확하게 이해하기 위해 데이터를 세 개의 다른 단계로 매핑하는 옵션이 있습니다. 이러한 다양성을 통해 부품 단계, 조립품 단계 및 첫 번째 하위 항목 단계에서 모형 데이터를 검사할 수 있습니다. 세 개의 모든 단계를 검사하면 보고서 결과를 전체적으로 가장 확실하게 파악할 수 있습니다.
리프 노드 매핑
리프 노드 매핑은 모형의 가장 자세한 뷰입니다. 조립품 내의 부품만 매핑됩니다. 구성요소가 개발 프로세스의 어떤 지점에 있는지 살펴보는 데 프로젝트 초기에 이 단계가 가장 빈번하게 사용됩니다.
모든 조립품 매핑
모든 조립품이 조립품 단계 및 첫 번째 단계 부품과 연결되어 있으므로 모든 조립품 매핑은 보고서 결과에 대한 총체적인 관점을 제공합니다. 조립품 색상은 부품의 색상을 결정하지만 하위 조립품에는 고유한 색상이 지정됩니다.
첫 번째 단계의 하위 항목 매핑
첫 번째 단계의 하위 항목 매핑은 가장 개략적인 뷰입니다. 첫 번째 단계의 하위 항목 내의 모든 부품 및 조립품에는 첫 번째 단계의 하위 항목과 동일한 색상이 지정됩니다.
데이터 매핑 사용
보고서를 생성하거나 검토를 위해 모형 데이터를 매핑하려면 데이터 매핑을 사용 가능하도록 설정해야 합니다.
- Autodesk Vault 리본에서 데이터 매핑을 클릭하여 보고서 데이터 매핑 대화상자를 시작합니다.
