Функция сопоставления данных позволяет осуществлять быструю оценку важных бизнес-данных для модели. Функция сопоставления данных позволяет осуществлять быструю оценку важных бизнес-данных для модели. Функция сопоставления данных позволяет осуществлять быструю оценку важных бизнес-данных для модели. Возможно сопоставление всей диаграммы или только выбранных элементов.
Возможно сопоставление всей диаграммы или только выбранных элементов. При этом сопоставленные с моделью данные могут отображать различные результаты в зависимости от уровня включенной иерархии модели. При этом сопоставленные с моделью данные могут отображать различные результаты в зависимости от уровня включенной иерархии модели.
- Компоненты первого уровня
- Все сборки (значение, сопоставленное со сборкой нижнего уровня, имеет приоритет над остальными)
- Узел листов
Доступность версии
Эта функция доступна в определенных редакциях Autodesk Vault. Информацию о поддержке этой функции в определенной редакции можно найти в таблице ниже.
| 2012 | 2013 | 2014 | |
|---|---|---|---|
| Autodesk Vault Basic |
|
||
| Autodesk Vault Workgroup |
|
|
|
| Autodesk Vault Collaboration |
|
|
|
| Autodesk Vault Professional |
|
|
|
Правила для сопоставления данных
Сопоставление данных позволяет просматривать различные уровни данных в модели. Так как иерархия модели может быть сопоставлена на различных уровнях, то для точной интерпретации результатов необходимо знать место сбора данных. Кроме того, следует понимать влияние вложений файлов на результаты отчетов.
Вложения файлов
Отчет создается по всем файлам текущей модели, в том числе по вложениям. Поэтому отчет может не полностью соответствовать файлам, отображенным на полотне.
Например, круговая диаграмма может указывать на то, что большая часть файлов сейчас имеет состояние "Разработка". После сопоставления данных с моделью состояние "Разработка" отражается только у нескольких файлов. Разница в отображаемых данных связана с тем, что при сопоставлении учитываются вложенные файлы и файлы детали, хотя на полотне отображаются только файлы детали. Чтобы просмотреть полный список файлов, учтенных в круговой диаграмме, следует ознакомиться с полным отчетом.
Сопоставление данных отчета с иерархией модели
При создании отчета система отчетов оценивает файлы без учета их взаимосвязи. В итоговой диаграмме отражаются фактические срезы данных. Так как модель имеет несколько уровней, то данные можно сопоставить на трех различных уровнях. Это позволит нагляднее представить информацию отчета. Подобная универсальность позволяет ознакомиться с данными модели на уровне деталей, сборок и компонентов первого уровня. Данные всех уровней предоставляют полную картину результатов отчета.
Сопоставление узлов листов
Сопоставление узлов листов обеспечивает наиболее подробное представление модели. Сопоставление выполняется только для деталей в сборках. Этот уровень используется на ранних стадиях проекта, чтобы просмотреть расположение компонентов в процессе разработки.
Сопоставление всех сборок
Сопоставление всех сборок позволяет создать общий вид результатов отчета и их взаимосвязи с уровнем сборки и компонентами первого уровня. Сопоставление всех сборок позволяет создать общий вид результатов отчета и их взаимосвязи с уровнем сборки и компонентами первого уровня.
Сопоставление компонентов первого уровня
Сопоставление компонентов первого уровня является наименее подробным представлением. Все детали и сборки в рамках компонента первого уровня получают такой же цвет, что и сам компонент.
Включение сопоставления данных
Для создания отчетов или для сопоставления данных модели следует вначале включить функцию сопоставления данных.

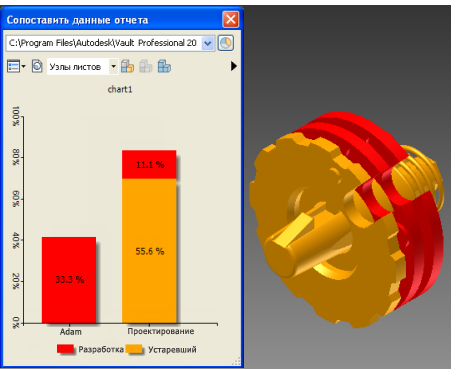

- Щелкните команду "Сопоставить данные" на ленте Autodesk Vault, чтобы открыть диалоговое окно "Сопоставить данные отчета".
Элемент управления отчетом по умолчанию не содержит результатов отчета.
