Precisione
Verificare la precisione richiesta per i modelli.
Sono disponibili diverse funzionalità di precisione, le più comuni delle quali sono il puntamento polare, gli snap ad oggetto e l'input dinamico.
- Puntamento polare. Eseguire lo snap all'angolo preimpostato più vicino e specificare una distanza lungo tale angolo.
- Snap ad oggetto. Eseguire lo snap a posizioni precise sugli oggetti esistenti, ad esempio un punto finale di una polilinea, il punto medio di una linea o il punto centrale di un cerchio.
Puntamento polare
Quando è necessario specificare un punto, ad esempio quando si crea una linea, utilizzare il puntamento polare per indirizzare il movimento del cursore in determinate direzioni.
Ad esempio, dopo aver specificato il primo punto della linea mostrata di seguito, spostare il cursore a destra, quindi immettere un valore di distanza alla riga di comando per specificare una lunghezza orizzontale precisa per la linea.
Per default, il puntamento polare è attivato e indirizza il cursore in direzione orizzontale o verticale (0 o 90 gradi).
Snap ad oggetto
Il metodo più efficace per specificare posizioni precise sugli oggetti consiste nell'utilizzare gli snap ad oggetto. Nella figura che segue sono illustrati diversi tipi di snap ad oggetto rappresentati da contrassegni.
Gli snap ad oggetto diventano disponibili durante l'esecuzione di un comando ogni volta che viene richiesto di specificare un punto. Ad esempio, se si inizia a creare una nuova riga e si sposta il cursore in prossimità del punto finale di una linea esistente, il cursore eseguirà automaticamente lo snap a tale punto.
Impostare snap ad oggetto di default

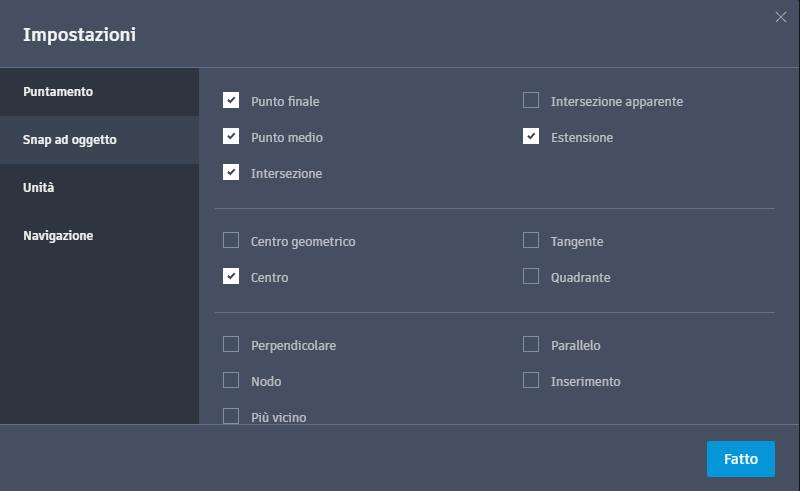

Immettere il comando OSNAP per aprire la finestra di dialogo Impostazioni e impostare gli snap ad oggetto di default, definiti anche snap ad oggetto "attivi". Ad esempio, può risultare utile attivare lo snap ad oggetto Punto medio per default.
Suggerimenti
- Assicurarsi di zoomare in avvicinamento ad una distanza adeguata per evitare di commettere errori. In un modello densamente popolato, spesso può verificarsi lo snap all'oggetto errato o al punto errato su un oggetto.
- In risposta ad un messaggio che richiede di immettere un punto, è possibile specificare un singolo snap ad oggetto come modifica locale a tutte le altre impostazioni di snap ad oggetto. Fare clic con il pulsante destro del mouse nell'area di disegno, scegliere Modifiche locali snap dal menu, quindi scegliere il punto OSNAP che si desidera utilizzare.
Puntamento Snap ad oggetto

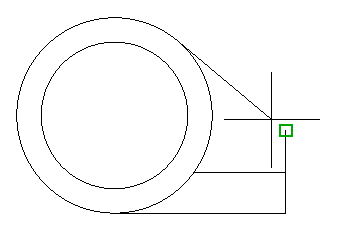

Durante l'esecuzione di un comando, è possibile allineare i punti sia in orizzontale che in verticale a partire da posizioni di snap ad oggetto. Nella figura che segue, è necessario posizionare il cursore sul punto finale 1 e quindi sul punto finale 2. Quando si sposta il cursore in prossimità della posizione 3, questo si blocca nella posizione orizzontale e verticale illustrata.
