Regolazione della visibilità degli oggetti in un assieme
Informazioni su come regolare la visibilità degli oggetti nel contesto di un assieme in Fusion.
Visualizzare o nascondere oggetti
- Nel Browser, individuare l'oggetto che si desidera visualizzare o nascondere.
- Fare clic sull'icona di visibilità accanto all'oggetto.
La visibilità è attivata.
La visibilità è disattivata.
Se l'oggetto era visibile, è ora nascosto nel Browser e nella tela. Se l'oggetto era nascosto, è ora visibile nel Browser e nella tela.
Quando si regola la visibilità di un oggetto in un componente esterno, la visibilità dell'oggetto specifico viene sostituita nell'assieme. La visibilità non viene modificata nella progettazione esterna o in altri assiemi cui viene fatto riferimento nella progettazione esterna.
Sostituzione della visibilità degli oggetti in un componente esterno
Nel Browser, espandere il componente esterno nell'assieme.
Individuare un oggetto per sostituirne la visibilità:
- Componenti
- Corpi
- Schizzi
- Geometria di costruzione
- Cartelle (solo Corpi, Schizzi e Costruzione)
Fare clic sull'icona di visibilità accanto all'oggetto.
- La visibilità è attivata.
- La visibilità è disattivata.
La visibilità dell'oggetto viene sostituita nell'assieme e una descrizione comandi viene visualizzata quando si passa il mouse sull'icona di visibilità. La visibilità non viene modificata nella progettazione esterna o in altri assiemi cui viene fatto riferimento nella progettazione esterna.
Rimozione di una sostituzione visibilità da un singolo oggetto
- Nel Browser, espandere il componente esterno nell'assieme.
- Individuare l'oggetto cui è stata applicata una sostituzione visibilità.
- Fare clic sull'icona di visibilità accanto all'oggetto.
La visibilità dell'oggetto nell'assieme corrisponde ora alla visibilità dell'oggetto nel progetto esterno e la sostituzione visibilità viene rimossa.
Rimozione di tutte le sostituzioni visibilità da un componente esterno
- Nel Browser, individuare il componente esterno.
- Fare clic con il pulsante destro del mouse sul componente esterno.
- Fare clic su Rimuovi sostituzioni visibilità.
La visibilità di tutti gli oggetti contenuti all'interno del componente esterno corrisponde ora alla visibilità degli oggetti nella progettazione esterna e le sostituzioni visibilità vengono rimosse.
Rimozione di tutte le sostituzioni visibilità da un intero assieme
- Nel Browser, fare clic con il pulsante destro del mouse sul componente predefinito.
- Fare clic su Rimuovi sostituzioni visibilità.
La visibilità di tutti gli oggetti nell'assieme corrisponde ora alla visibilità degli oggetti nelle progettazioni esterne cui si fa riferimento nell'assieme e tutte le sostituzioni visibilità vengono rimosse.
Suggerimenti
Se si regola la visibilità di un oggetto durante la Modifica diretta, la visibilità viene sostituita nell'assieme. Se si apre il componente esterno direttamente nella relativa scheda documento, la visibilità rimane invariata.

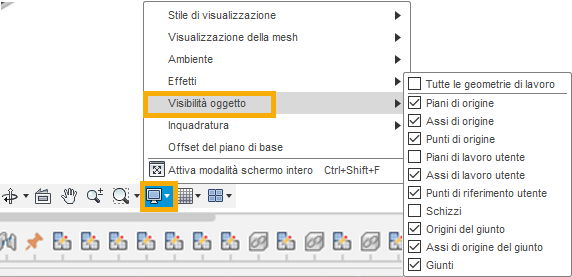

Se si nascondono i tipi di oggetto nelle impostazioni Barra di navigazione > Visibilità oggetto, questi hanno la precedenza sulle modifiche o sostituzioni visibilità applicate nel Browser.
