Un assieme è una raccolta di componenti che funzionano come una singola progettazione in Fusion.

I flussi di lavoro degli assiemi consentono di creare singoli componenti (parti) e combinarli in unità funzionali (assiemi) più ampie. Si tratta di un processo olistico che prende in considerazione ciascun componente e le reciproche interazioni per creare un prodotto realizzabile ed efficace.

È possibile creare assiemi che sfruttano diverse strategie, in base all'intento della progettazione. È possibile:

• Creare assiemi costituiti da tutti i componenti interni, tutti i componenti esterni o da una combinazione di entrambi i tipi di componenti.
• Definire la struttura e le relazioni nell'assieme all'inizio di un progetto o durante l'evoluzione della progettazione.
• Adottare un approccio dal generale al particolare o dal particolare al generale per l’intero assieme o variare l'approccio per componenti e sottoassiemi specifici.
• Lavorare da soli su una progettazione o collaborare con altri membri del progetto.
• Collaborate simultaneamente o in modo asincrono con altri membri del progetto.

Di seguito sono riportati alcuni modi per creare un assieme:

Approccio dal particolare al generale

È possibile modellare le parti e valutarne singolarmente la geometria, i materiali e i processi di produzione specifici. Quindi inserirle in una progettazione di assieme e posizionare le parti l'una rispetto all'altra per formare l'assieme.

1. Creare una progettazione di parti e modellarne la geometria.
2. Creare una progettazione di assiemi e inserire la progettazione di parti come componente esterno.
3. Creare più progettazioni di parti e inserirle nella progettazione di assieme come componenti esterni.
4. Nella progettazione di assiemi, definire le relazioni tra i diversi componenti.

Approccio dal generale al particolare

In alternativa, è possibile progettare le parti nel contesto dell'assieme per poter valutare il modo in cui tutte le parti si integrano per formare un prodotto completo.

1. Creare una progettazione di assiemi.
2. Nella progettazione di assiemi:
   • Creare un nuovo componente e selezionare Parte per creare una progettazione di parti indipendente e inserirla qui come componente esterno.
   • Utilizzare Modifica diretta per modellare la geometria nella progettazione di parti.
3. Creare più progettazioni di parti direttamente come componenti esterni.
4. Definire le relazioni tra i componenti esterni per creare l'assieme.

In genere, si utilizza una combinazione di questi flussi di lavoro, ma questi flussi forniscono una panoramica delle diverse scuole di pensiero relative all'intento progettuale.

Componenti esterni

Quando si creano assiemi con componenti esterni, risulta più facile quanto segue:

• Collaborare con i membri del team.
• Riutilizzare progettazioni di parti in altre progettazioni di assiemi.
• Utilizzare i dati per singoli componenti in flussi di lavoro dei dati a valle, come distinta componenti e PLM.
• Semplificare la timeline di lavorazione e ridurre il tempo di calcolo per assiemi più ampi.

Workflow della progettazione ibrida

Quando si crea una progettazione di assiemi e si decide che nella progettazione è necessario creare componenti interni, è possibile convertire il flusso di lavoro della progettazione in una progettazione di assiemi ibridi.

In una progettazione ibrida, la barra degli strumenti mostra le schede di modellazione (comprendente Solido, Superficie, Forma, Lamiera e Mesh) per consentire di creare componenti interni, modellare la geometria, inserire componenti esterni e definire relazioni per creare un assieme.

Se si vogliono creare componenti interni in una progettazione ibrida, è preferibile:

• Utilizzare l'utensile Nuovo componente per creare i componenti nelle prime fasi del processo di progettazione, prima di iniziare a creare la geometria.
• Attivare il componente su cui si desidera lavorare, quindi creare schizzi e corpi all'interno del componente a cui appartengono fin dall'inizio.

Questo workflow consente di mantenere una cronologia parametrica chiara e organizzata per ciascun componente e di impostare i componenti in modo da poterli riutilizzare facilmente in altre progettazioni.

Progettazioni distribuite

Una progettazione distribuita è una progettazione con uno o più componenti esterni a cui si fa riferimento nell'assieme.

Le progettazioni distribuite consentono a più membri del progetto di modificare contemporaneamente componenti diversi nell'assieme. Man mano che ogni membro del progetto modifica i componenti nel contesto, l'intero assieme viene aggiornato in modo da riflettere le modifiche apportate. È possibile visualizzare l'utente che sta modificando ciascun componente, aggiornare i componenti mentre i membri del progetto salvano le proprie modifiche e assicurarsi che tutti utilizzino sempre la versione più recente di ogni componente nell'assieme.

Aggiornamenti nell'assieme

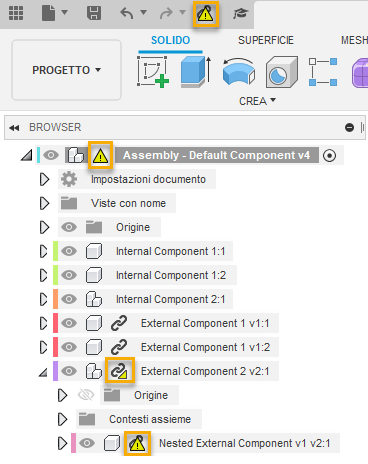

Un'icona Non aggiornato viene visualizzata nelle seguenti posizioni quando un membro della progettazione salva delle modifiche ad una progettazione o un componente esterno nell'assieme:

• Nella barra dell'applicazione
• Accanto al componente di default nel Browser
• Accanto ad un componente esterno nel Browser

Se un componente secondario nidificato all'interno di un componente esterno non è aggiornato, l'icona Componente secondario non aggiornato icon viene visualizzata accanto al componente esterno principale.

È possibile aggiornare la progettazione attiva, i componenti esterni e le lavorazioni derivate che sono contesti assieme non aggiornati e non sincronizzati contemporaneamente o singolarmente.

Posizionamento e collegamento di componenti

Quando si inserisce per la prima volta una progettazione come componente esterna in un assieme, questa viene automaticamente fissata a principale e viene assemblata rigidamente in base al componente radice di default. Tutte le altre progettazioni inserite successivamente non vengono assemblate alla radice e possono spostarsi liberamente con sei gradi di libertà nella progettazione di assiemi. È possibile utilizzare le lavorazioni di posizionamento e creare relazioni per posizionare questi componenti l'uno rispetto all'altro, limitarne i gradi di libertà e definire il movimento.

Vedere Relazioni.

Strategia per la creazione di relazioni in assiemi complessi

Raggruppare i componenti in sottoassiemi per riutilizzare facilmente i componenti in più assiemi e semplificare il processo di assemblaggio per assiemi complessi con molti componenti.

In primo luogo, creare diversi assiemi più piccoli in progettazioni di assiemi separate e definire le relazioni tra i componenti in base alle esigenze, quindi inserire le progettazioni come sottoassiemi in una progettazione di assiemi più grande. Questo approccio consente di posizionare il sottoassieme come una singola unità negli assiemi a monte.
