Generazione di un percorso utensile Rampa
Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Fresatura > 3D > Rampa.
Viene visualizzata la finestra di dialogo Rampa.
Nella scheda Utensile, fare clic su Seleziona per scegliere un utensile. Se non è stato creato un utensile da utilizzare, nel riquadro a sinistra della finestra di dialogo, dalla Libreria di Fusion, selezionare un utensile nella libreria degli utensili di esempio.
Suggerimento: Le frese toriche finitura e le frese a candela sono più adatte per i percorsi utensile di finitura Rampa.
Nella scheda Geometria, è possibile contenere l'area del percorso utensile con una boundary di lavorazione e quindi selezionare la faccia, il bordo o lo schizzo che rappresenta l'area da lavorare. Se non viene effettuata alcuna selezione, verrà valutato per la lavorazione l'intero modello all'interno della casella Materiale grezzo definita.
Nella scheda Altezze, regolare l'area verticale da lavorare in Z impostando i parametri Altezza parte superiore e Altezza parte inferiore dell'area di taglio.
Nella scheda Passate, impostare il parametro Passo in Z massimo per controllare il passo in Z.
Passaggi facoltativi:
Per controllare automaticamente il valore Passo in Z in base alla finitura superficie desiderata, immettere un valore Altezza cuspide.
I parametri Diametro minimo e Raggio minimo di taglio possono essere regolati per evitare l'inceppamento dell'utensile in angoli stretti.
Per regolare i tagli concorde e discorde, impostare il parametro Direzione.
Per regolare il materiale per le future operazioni di finitura, abilitare la casella di controllo Sovrametallo.
Per ridurre le dimensioni del programma NC, abilitare l'opzione Ammorbidimento.
Fare clic su OK.

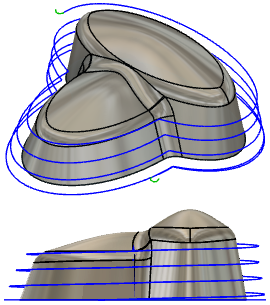

Il percorso utensile viene generato.
