Ispezione superficie: riferimenti

Fusion Manufacturing Extension

Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.

Utilizzare la finestra di dialogo Verifica per specificare i dettagli di un'operazione Ispeziona superficie.

Produzione > Ispezione > Ispezione > Ispezionare superficie inspect surface icon

La finestra di dialogo contiene le seguenti impostazioni:

Utensile

Fare clic su Seleziona per aprire la finestra di dialogo Seleziona utensile, in cui è possibile trovare e selezionare una sonda.

Suggerimento: Una selezione di sonde di esempio è disponibile nella cartella Tutti > Esempi > Sonde di esempio.

Velocità delle giunzioni

Definisce la velocità del punto di indagine durante i movimenti di collegamento, che sono eseguiti prima e dopo che il punto di indagine entra e poi tocca la parte. I movimenti di giunzione vengono visualizzati in giallo nell'area grafica.

link move

Velocità di alimentazione in entrata

Definisce la velocità del punto di indagine durante i movimenti di svincolo, che vengono eseguiti prima e dopo che il punto di indagine tocca la parte. I movimenti di svincolo vengono visualizzati in verde nell'area grafica.

lead move

Nota: L'aumento della Velocità svincolo in entrata non modifica la precisione delle misurazioni, poiché non influisce sui movimenti di misurazione. Tuttavia, il valore può causare falsi trigger se l'accelerazione e la decelerazione della macchina è troppo elevata, attivando il punto di indagine.

Velocità di misurazione

Definisce la velocità del punto di indagine durante i movimenti di misurazione, ovvero quando il punto di indagine tocca la parte. Questi movimenti vengono visualizzati in blu nell'area grafica.

measure move

Nota: La Velocità di misurazione deve corrispondere alla velocità di avanzamento di calibrazione sulla macchina per garantire la migliore precisione.

Orientamento utensile

Selezionare un'opzione per specificare come viene orientata la sonda.

Posizioni

Fare clic sulle posizioni del modello CAD nell'area grafica per specificare i punti di contatto che devono essere sottoposti ad indagine. Le frecce vengono visualizzate sul modello e le loro posizioni riflettono la perpendicolare alla superficie.

Per riposizionare un punto di contatto, fare clic e trascinare il punto corrispondente sul modello.

select point example

Per eliminare un punto di contatto, tenere premuto il tasto Shift e fare clic sul punto corrispondente sul modello.

Ordine

Consente di scegliere ‘ordine in cui i punti di contatto specificati vengono sottoposti ad ispezione.

È possibile fare in modo che i punti vengano rilevati nell'ordine in cui sono stati creati. In alternativa, è possibile scegliere un ordine ottimizzato che riduca al minimo la distanza percorsa dalla sonda lungo gli assi X e Y. Se si sceglie un ordine ottimizzato e si crea, riposiziona o elimina un punto, l'ordine viene aggiornato automaticamente.

Ordine

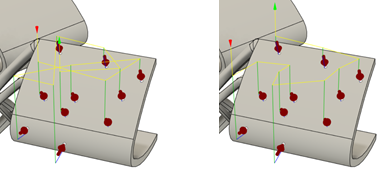

Esempio di ordine mediante Selezione (sinistra) e Ottimizza spostamento XY (destra).

Ordine inverso

Scambia l’ordine di ispezione dei punti di contatto specificati, in modo che il punto sottoposto ad ispezione per primo sia sottoposto ad ispezione per ultimo.

Offset della superficie

Immettere un valore positivo o negativo per compensare lo spessore della superficie. Questo offset viene applicato perpendicolarmente alla superficie in corrispondenza dei punti di contatto, con valori positivi nella direzione della sonda.

Un valore 0 misura i punti di contatto in corrispondenza della superficie.

Tolleranza superiore e tolleranza inferiore

Immettere un valore positivo o negativo per specificare l'intervallo accettabile di deviazione dei punti di contatto misurati da Offset della superficie.

Quando i risultati di ispezione vengono importati, gli eventuali punti di contatto misurati al di fuori dell'intervallo di tolleranza vengono considerati fuori tolleranza e gli eventuali punti all'interno dell'intervallo vengono considerati entro la tolleranza.

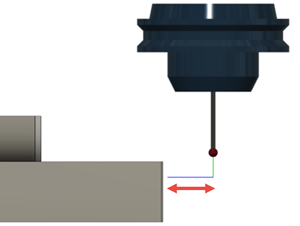

Avvicinamento

Immettere un valore per specificare la distanza dalla perpendicolare alla superficie in cui la sonda inizia ad avvicinarsi alla superficie alla Velocità di avanzamento misurata. Per default, il valore Avvicinamento è il doppio del diametro della sonda.

approach example

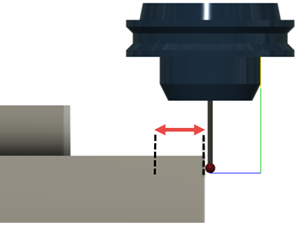

Extracorsa

Immettere un valore per specificare la distanza massima oltre la quale il punto di ispezione può spostarsi rispetto al punto di contatto previsto e continuare a registrare una misurazione.

Se non viene eseguito alcun contatto entro questa distanza, la sonda restituisce una misurazione non valida.

overtravel example

Altezze

Le diverse altezze per la sonda.

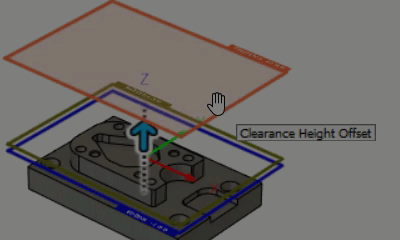

Suggerimento: Quando si seleziona un'opzione Da diversa da Selezione, è possibile fare clic e trascinare le altezze nell'area grafica.

gif

Altezza passaggio

La prima altezza verso cui si muove l'utensile lungo il percorso verso l'inizio dell’ispezione e il punto in cui ritorna al termine del processo. Questa posizione può essere definita facendo riferimento al materiale grezzo, al modello, ad un altro riferimento o ad una posizione selezionata dall'utente. L'altezza è mostrata in arancione.

probe clearance height

Da definisce il riferimento per l'Altezza passaggio:

Offset è uno spostamento riferito alla selezione Da. Immettere un valore o trascinare l'altezza arancione nell'area grafica.

Altezza di Retrazione

Consente di impostare l'altezza utilizzata tra singoli punti di contatto di indagine. L'altezza è visualizzata in verde scuro.

probe retract height

Da definisce il riferimento per l'Altezza di Retrazione:

Offset è uno spostamento riferito alla selezione Da. Immettere un valore o trascinare l'altezza verde scuro nell'area grafica.

Fuori posizione

Se questa opzione è abilitata, segnala alla macchina CNC di interrompere l'ispezione e visualizzare un messaggio sul controller quando un punto di contatto misurato è fuori tolleranza. La valutazione dei risultati dell'ispezione della superficie presso il controller fornisce la verifica in tempo reale.

Se l'opzione è deselezionata, non viene eseguita alcuna azione.

Nota: Per visualizzare i risultati dell'ispezione in Fusion, è necessario importare il file dei risultati generati dalla macchina.

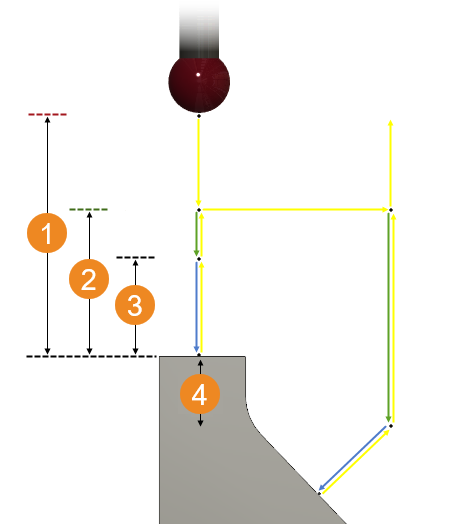

Altezze passaggio e di retrazione e distanze di avvicinamento ed extracorsa

heights speeds example

1 Altezza passaggio

2 Altezza di Retrazione

3 Avvicinamento

4 Extracorsa
