Attività 8: lavorazione della superficie di base mediante Orizzontale

In questa attività si apprenderà come utilizzare una strategia Orizzontale per pulire le superfici di base e assicurarsi che siano perfettamente orizzontali.

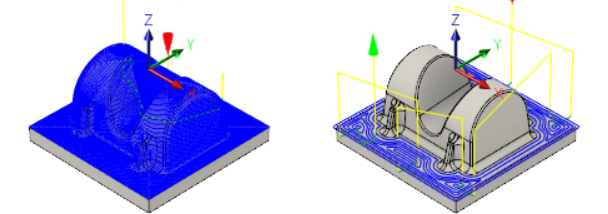

Parte con Scallop applicata per la finitura (a sinistra). Parte dopo aver utilizzato Orizzontale per lavorare la base (a destra).

Prerequisiti

• È stata applicata una strategia Scallop come un'operazione di finitura sulla parte (Attività 7).

Passaggi

1. Nella finestra di dialogo Orizzontale, selezionare l'utensile #13 - Ø6 R1 mm - elicoidale.

   1. Nella barra degli strumenti Produzione, nella scheda Fresatura, selezionare 3D > Orizzontale .
   2. Nella scheda Utensile , fare clic su Seleziona.
   3. Selezionare l'utensile #13 - Ø6 R1 mm - torica dalla libreria Tutorial4.
   4. Fare clic su Seleziona per chiudere la finestra di dialogo Seleziona utensile.

2. Per evitare la lavorazione della parte superiore della parte e delle aree piane di piccole dimensioni sulle creste della parte, limitare l'intervallo di profondità per lavorare solo la faccia piana inferiore.

   1. Fare clic sulla scheda Altezze .
   2. Scegliere Selezione dal menu a discesa Altezza parte superiore.

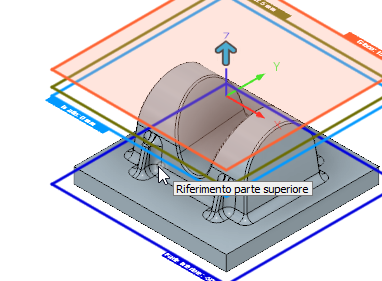

   3. Per Riferimento parte superiore, selezionare uno dei vertici sopra il raccordo inferiore, come illustrato nell'immagine seguente:



3. Specificare i passaggi di lavorazione.

   1. Fare clic sulla scheda Passaggi .

   2. Impostare Tolleranza su 0,02 mm.

   3. Cambiare Deviazione ammorbidita in 1 mm

   4. Deselezionare la casella di controllo Sovrametallo. Questa operazione lavora fino alla forma finale della parte, senza alcuna tolleranza materiale grezzo.

   5. Modificare Sovrametallo radiale da lasciare in 0 mm.

   6. Modificare Sovrametallo assiale da lasciare in 0 mm. Questo valore deve essere aggiornato automaticamente.

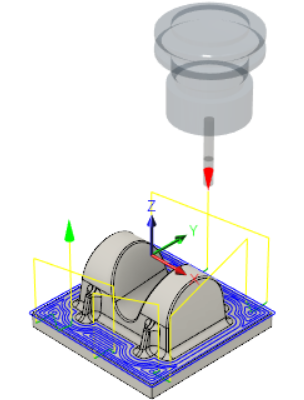

   7. Fare clic su OK per iniziare a calcolare automaticamente il percorso utensile. Il percorso utensile è ora calcolato e viene visualizzata un'anteprima nell'area grafica.



Riepilogo dell'attività 8

In questa attività si è appreso come utilizzare una strategia Orizzontale per lavorare la superficie di base.
