Attività 9: lavorazione di raccordi con fresatura a matita

In questa attività si apprenderà come utilizzare una strategia Matita. Una fresa a sfera da 6 mm viene utilizzata per i percorsi utensile di finitura, ma i raccordi tra la base e le sporgenze hanno un raggio di 4 mm. I passaggi matita paralleli vengono utilizzati per lavorare i raccordi.

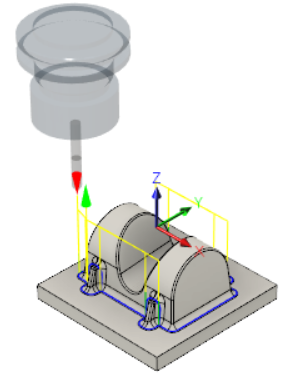

Parte con cancellazione orizzontale applicata (a sinistra). Parte dopo aver utilizzato la fresatura a matita per i raccordi (a destra).

Prerequisiti

• È stata applicata una strategia Orizzontale per lavorare la base della parte (Attività 8).

Passaggi

1. Nella finestra di dialogo Matita, selezionare l'utensile #21 - Ø6 mm - sferico.

   1. Nella barra degli strumenti Produzione, nella scheda Fresatura, selezionare 3D > Bitangenza .
   2. Nella scheda Utensile , fare clic su Seleziona per accedere alla libreria utensili.
   3. Selezionare l'utensile #21 - Ø6 mm - sferico dalla libreria Tutorial4.
   4. Fare clic su Seleziona per chiudere la finestra di dialogo Seleziona utensile.

2. Specificare i passaggi di lavorazione.

   1. Fare clic sulla scheda Passaggi .

   2. Impostare Sovraspessore su 1,2 mm. Nota: Il parametro Sovraspessore viene utilizzato per generare passaggi matita dove non esisterebbero per l'utensile specificato. Il raggio utensile di 3 mm è inferiore al raggio raccordo di 4 mm. Con Sovraspessore impostato su 1,2 mm, i passaggi bitangenza vengono generati per un raggio utensile più grande e utilizzati per guidare l'utensile più piccolo nei raccordi.

   3. Impostare Passo laterale su 0,03 mm.

   4. Impostare Numero di passate laterali su 5.

   5. Deselezionare la casella di controllo Sovrametallo.

   6. Impostare Sovrametallo radiale da lasciare su 0,05 mm.

   7. Impostare Sovrametallo assiale da lasciare su 0,05 mm. Questo valore deve essere aggiornato automaticamente.

   8. Fare clic su OK per iniziare a calcolare automaticamente il percorso utensile. Nell'area grafica viene visualizzata un'anteprima.



Riepilogo dell'attività 9

In questa attività si è appreso come utilizzare una strategia Matita per lavorare i raccordi della parte.
