Attività 7: utilizzo di Scallop per un'operazione di finitura

In questa attività si apprenderà come utilizzare una strategia Scallop per finire la parte. Sulla parte rimangono ora 0,1 mm di materiale. Una quantità maggiore è presente sulla parte superiore delle superfici di base, all'interno dei raccordi di 4 mm e sulla parte inferiore dei raccordi in corrispondenza delle superfici di base.

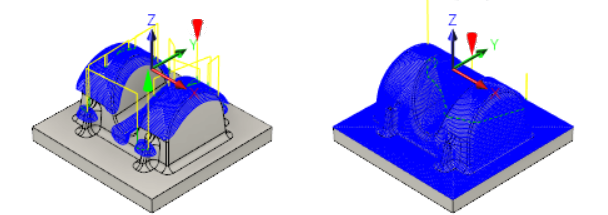

Parte con Scallop applicata per le aree superficiali (a sinistra). Parte dopo aver utilizzato Scallop per la finitura (a destra).

Prerequisiti

• È stata applicata una strategia Scallop per lavorare aree superficiali della parte (Attività 6).

Passaggi

1. Nella finestra di dialogo Scallop, selezionare l'utensile a sfera da 6 mm di diametro.

   1. Nella barra degli strumenti Produzione, nella scheda Fresatura, selezionare 3D > Scallop .

   2. Nella scheda Utensile , fare clic su Seleziona per accedere alla libreria utensili.

   3. Selezionare l'utensile #21 - Ø6 mm - sferico dalla libreria Tutorial4.

   4. Fare clic su Seleziona per chiudere la finestra di dialogo Seleziona utensile.

      Nota: L'intervallo di pendenza era limitato nelle operazioni precedenti per confinare la lavorazione ad aree ripide. In questa operazione si desidera lavorare l'intera parte in un'unica operazione per ottenere una quantità uniforme di materiale residuo. La lavorazione viene eseguita fino all'area piana della parte, omettendo la base rettangolare.

2. Specificare i passaggi di lavorazione.

   1. Fare clic sulla scheda Passaggi .
   2. Impostare il parametro Tolleranza su 0,02 mm.
   3. Selezionare Interno -> Esterno dal menu a discesa Direzione interna/esterna.
   4. Impostare Passo laterale su 1 mm.
   5. Deselezionare la casella di controllo Sovrametallo.
   6. Impostare Sovrametallo radiale da lasciare su 0,05 mm.
   7. Impostare Sovrametallo assiale da lasciare su 0,05 mm. Questo valore deve essere aggiornato automaticamente.

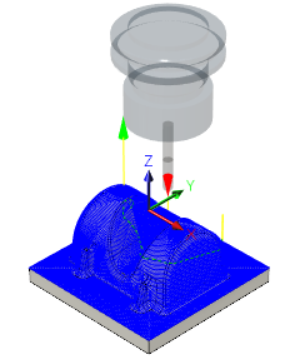

   8. Fare clic su OK per iniziare a calcolare automaticamente il percorso utensile. Nell'area grafica viene visualizzata un'anteprima.

Riepilogo dell'attività 7

In questa attività si è appreso come utilizzare una strategia Scallop come un'operazione di finitura sulla parte.
