Attività 2: utilizzo di cancellazione tasca

In questa attività si apprenderà come orientare la parte con un setup di lavorazione 3+2 e come utilizzare una strategia di cancellazione tasca per creare la lavorazione a forma di più "+".

Prima della lavorazione della parte (a sinistra), dopo l'utilizzo della cancellazione tasca (a destra).

Prerequisiti

• Assicurarsi che il modello Tutorial3 sia aperto.
• Assicurarsi che l'area di lavoro sia Produzione.

Passaggi

1. Nella barra degli strumenti Produzione, scheda Fresatura, selezionare 3D > Sgrossatura adattiva .

2. Nella finestra di dialogo Sgrossatura tasca, impostare l'utensile su #4 – Ø5 mm (fresa cilindrica).

   1. Se non è stata già selezionata, selezionare , la scheda Utensile, nella finestra di dialogo Tasca.
   2. Fare clic sul pulsante Seleziona.

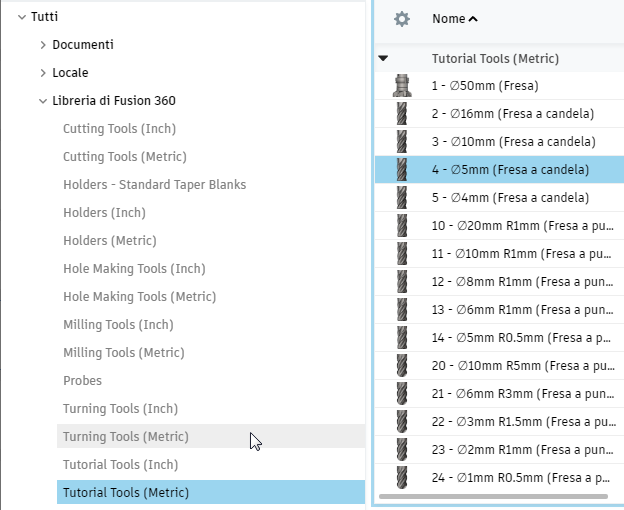

   3. Nella finestra di dialogo Seleziona utensile, nel riquadro sinistro, scorrere verso il basso e selezionare Esercitazione: utensili (unità metriche).
   4. Nell'elenco degli utensili, fare clic sull'utensile #4 - Ø5 mm (fresa cilindrica).



   Viene selezionata la libreria Esercitazione: utensili (unità metriche), quindi viene selezionato lo strumento specifico.

3. Fare clic su Seleziona per selezionare l'utensile e chiudere la finestra di dialogo Seleziona utensile.

4. Definire l'orientamento e la geometria più "+" da lavorare.

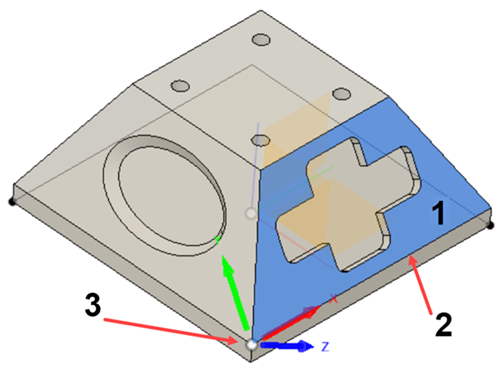

   Piano che definisce la direzione dell'asse Z (1), spigolo che definisce la direzione dell'asse X (2), angolo che definisce l'origine (3).

   1. Nella finestra di dialogo Tasca, selezionare , scheda Multi-asse.
   2. Selezionare la casella Orientamento utensile per espandere questo gruppo.
   3. Scegliere Selezionare l'asse/piano Z e l'asse X dal menu a discesa Orientamento.
   4. Assicurarsi che il pulsante Asse Z sia attivo e selezionare la faccia contenente il segno più per definire una faccia che definisca l'asse Z.
   5. Assicurarsi che il pulsante Asse X sia attivo e selezionare lo spigolo più lungo della faccia selezionata. Questa selezione definisce la direzione X.
   6. Scegliere Punto selezionato dal menu a discesa Origine.
   7. Fare clic sul pulsante Punto per il parametro Origine orientamento utensile.
   8. Fare clic sullo spigolo inferiore sinistro del piano trapezoidale in cui si trova l'ellisse per definire la nuova origine.

5. Selezionare lo spigolo a forma di più come boundary di lavorazione.

   1. Scegliere Selezione nel Perimetro boundary di lavorazione.
   2. Assicurarsi che la selezione Boundary di lavorazione sia attiva.

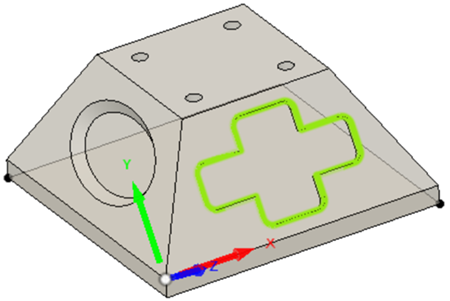

   3. Fare clic sullo spigolo bordo della forma Più.
   4. Fare clic su OK nella finestra di dialogo Tasca per avviare il calcolo del percorso utensile.

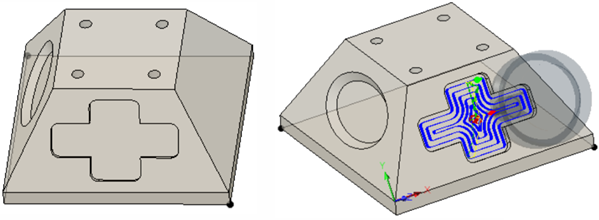

Prima della lavorazione della parte (a sinistra), dopo l'utilizzo della cancellazione della tasca (a destra).

Riepilogo dell'attività 2

In questa attività si è appreso come utilizzare una tecnica di lavorazione 3+2 per orientare la parte in modo che il piano contenente la forma più sia perpendicolare all'asse Z della macchina. Quindi, è stata utilizzata la cancellazione tasca per tagliare in maniera approssimativa la tasca a forma di "più".
