Attività 7: contornatura della cavità

In questa attività verrà avviato il processo di finitura con Contorno 3D. Questa operazione eseguirà la finitura delle pareti della cavità.

Prerequisiti

• Attività 6 completata.

Passaggi

1. Avviare una nuova operazione Contornatura 3D e dalla libreria Esercitazione: utensili (unità metriche), selezionare l'utensile #21 - Ø6 mm R3 mm sferico.

   1. Nella barra degli strumenti Produzione, nella scheda Fresatura, selezionare 3D > Contornatura .
   2. Nella scheda Utensile fare clic su Seleziona. Viene visualizzata la libreria utensili.
   3. Nella libreria, selezionare Campioni > Esercitazione - Unità metriche
   4. Dall'elenco, selezionare #21 - Ø6 mm R3 mm (fresa sferica).
   5. Fare clic su Seleziona.

2. Contenimento dell'area di lavorazione e controllo della pendenza della parete angolata.

   1. Nella tavolozza comandi Contornatura 3D, fare clic sulla scheda Geometria .
   2. Nel menu a discesa Contenimento utensile, selezionare Centro utensile sulla boundary. Il percorso utensile verrà mantenuto all'interno della boundary spigolo ombra del modello.
   3. Impostare Offset aggiuntivo su 1 mm.
   4. Selezionare la casella di controllo Pendenza.
   5. Impostare Da angolo di inclinazione su 30 gradi. Ciò limiterà le facce lavorabili che variano da 30 gradi orizzontale e 90 gradi verticale.

3. Impostazioni taglio profondità, rilevamento area piana.

   1. Fare clic sulla scheda Passaggi .
   2. Impostare Passo in Z massimo su 0,3 mm.
   3. Deselezionare la casella di controllo Rilevamento aree piane.

4. Controllo del metodo passaggio retrazione rapido.

   1. Fare clic sulla scheda Collegamento .
   2. Impostare l'elenco a discesa Criteri di retrazione su Ritrazione minima.
   3. Impostare Distanza di sicurezza su 5 mm.
   4. Impostare Distanza di arresto massima su 8 mm.
   5. Fare clic su OK per avviare il calcolo.

Riepilogo dell'attività 7

In questa attività si è appreso come selezionare un'operazione di finitura Contornatura 3D, selezionare un utensile della libreria, contenere il percorso utensile e limitare l'angolo delle pareti che verranno lavorate.

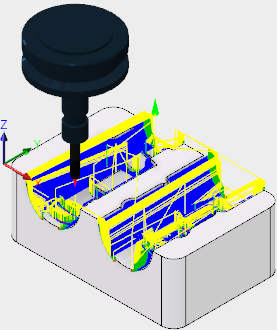

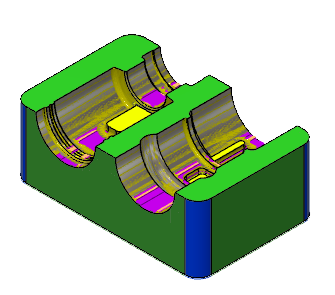

Il percorso utensile calcolato è mostrato di seguito.	Il percorso utensile simulato è mostrato di seguito.

Il percorso utensile è mostrato con una freccia rossa iniziale, un movimento rapido giallo, uno svincolo in entrata/uscita verde, movimenti di taglio blu e una freccia verde alla fine.
