Attività 6: aree piane

In questa attività verrà adottata la strategia Orizzontale per fresare tutte le aree piane sulla parte, all'interno della boundary di lavorazione.

Prerequisiti

• Attività 5 completata.

Passi

1. Avviare una nuova operazione Orizzontale 3D e verificare che l'utensile elicoidale n. 14 - Ø5 mm R0.5 sia ancora attivo.

   1. Nella barra degli strumenti Produzione, nella scheda Fresatura, selezionare 3D Orizzontale .
   2. Selezionare la scheda Utensile
   3. Assicurarsi che l'utensile elicoidale n. 14 - Ø5 mm R0.5 sia ancora attivo.

2. Limitare l'area del percorso utensile per tagliare sotto la parte superiore.

   1. Fare clic sulla scheda Altezze .
   2. L'elenco a discesa Altezza parte superiore deve essere impostato su Parte superiore modello.
   3. Impostare il parametro Offset dell'altezza parte superiore su -1 mm. Poiché la faccia ha eseguito la fresatura della parte superiore, quest'area è già lavorata. L'offset assicura che i percorsi utensile inizino sotto la faccia superiore della parte.

3. Impostazioni Taglio in profondità, Carico ottimale e Sovrametallo.

   1. Fare clic sulla scheda Passaggi .
   2. Attivare Profondità multiple.
   3. Impostare Passo in Z massimo su 0,4 mm.
   4. Impostare Numero di passi in Z su 3 mm.

4. Controllo del metodo Passaggio retrazione rapido e del tipo di rampa.

   1. Fare clic sulla scheda Collegamento .
   2. Impostare l'elenco a discesa Criteri di retrazione su Ritrazione minima.
   3. Impostare Tipo rampa su Affondamento.
   4. Fare clic su OK per avviare il calcolo.

Riepilogo attività 6

In questa attività è stata selezionata un'operazione orizzontale 3D, la parte superiore dell'area di lavorazione è limitata, è possibile impostare più passaggi per rimuovere il materiale in tutte le aree piane, ad eccezione della Parte superiore modello.

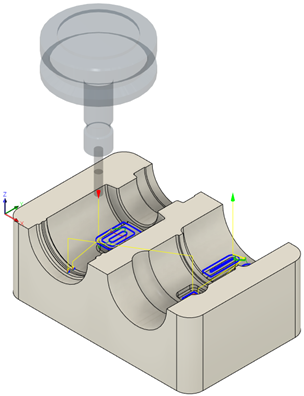

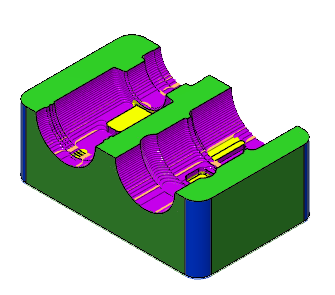

Il percorso utensile calcolato è mostrato di seguito.	Il percorso utensile simulato è mostrato di seguito.

Il percorso utensile è mostrato con una freccia rossa iniziale, un movimento rapido giallo, uno svincolo in entrata/uscita verde, movimenti di taglio blu e una freccia verde alla fine.
