Attività 5: lavorazione restante

In questa attività verrà utilizzata la strategia Sgrossatura adattiva per rimuovere ulteriore materiale grezzo RESTante (REST) dalla cavità.

Prerequisiti

• Attività 4 completata.

Passaggi

1. Duplicare l'operazione Svuotamento adattivo 3D esistente, rinominare la copia.

   1. Nel browser, selezionare l'operazione 3D adattivo esistente.

   2. Fare clic con il pulsante destro del mouse e selezionare Duplica.

   3. Fare clic con il pulsante sinistro del mouse sulla nuova copia e modificare il nome in "Adattivo - Restante".

   4. Fare clic con il pulsante destro del mouse sulla nuova operazione e selezionare Modifica.

      Viene visualizzata la finestra di dialogo per la nuova operazione. Tutti i valori dei parametri sono identici all'operazione Sgrossatura adattiva creata in precedenza.

      Suggerimento: In molti casi, la creazione di una copia (mediante Duplica o Copia e Incolla) è un'operazione più rapida rispetto alla creazione di una nuova operazione, poiché molte operazioni utilizzeranno gli stessi parametri di base.

2. Selezionare un utensile dalla libreria Esercitazione: utensili (unità metriche), quindi selezionare l'utensile #14 - Ø5 mm R0.5 fresa torica.

   1. Nella scheda Utensile , fare clic su Seleziona. Viene visualizzata la libreria utensili.
   2. Nella libreria, selezionare ** Libreria di Fusion > Esercitazione: utensili (unità metriche)**
   3. Nell'elenco, selezionare #14 - Ø5 mm R0.5 (fresa torica).
   4. Fare clic su Seleziona.

3. Impostazioni Taglio in profondità, Carico ottimale e Sovrametallo.

   1. Fare clic sulla scheda Passaggi .
   2. Impostare Carico ottimale su 1 mm.
   3. Impostare Passo in Z massimo di sgrossatura su 5 mm.
   4. Impostare Passo in Z fine su 1 mm.
   5. Impostare Sovrametallo radiale e assiale su 0,3 mm.
   6. Fare clic su OK per avviare il calcolo.

Riepilogo dell'attività 5

In questa attività si è appreso come duplicare un'operazione di sgrossatura Svuotamento adattivo 3D, selezionare un utensile della libreria, ridurre i parametri Lavorazione restante, impostare il passo laterale di taglio, la profondità di passo e il materiale da lasciare. Il materiale grezzo rimanente aggiuntivo è stato rimosso.

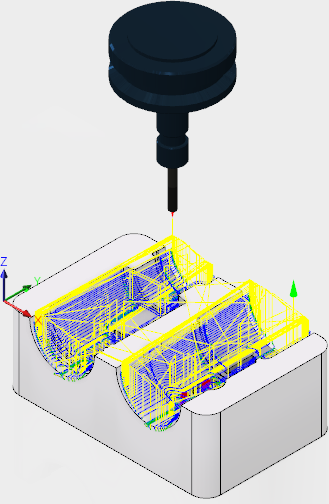

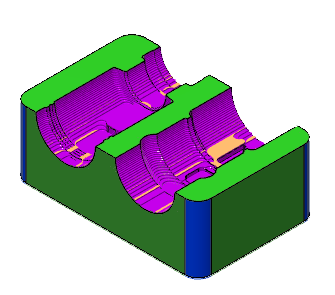

Il percorso utensile calcolato è mostrato di seguito.	Il percorso utensile simulato è mostrato di seguito.

Il percorso utensile è mostrato con una freccia rossa iniziale, un movimento rapido giallo, uno svincolo in entrata/uscita verde, movimenti di taglio blu e una freccia verde alla fine.
