Attività 7: post-elaborazione dei percorsi utensile

In questa attività finale si apprenderà come rigenerare tutti i percorsi utensile e come eseguire la simulazione. Questo permette di identificare e correggere eventuali errori del percorso utensile. Quando i percorsi utensile sono quelli previsti, viene eseguita la post-elaborazione delle operazioni per produrre il codice NC che deve essere utilizzato dalle macchine utensili.

Prerequisiti

• Attività 6 completata.

Passaggi

1. Rigenerare i percorsi utensile per Setup1.

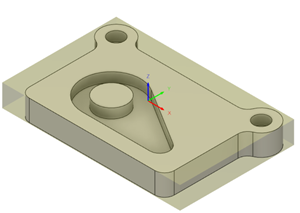

   1. Nel browser, fare clic sul nodo Setup1 per attivarlo.



   2. Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Fresatura > Azioni > Genera .

      Se un messaggio indica che una o più operazioni non richiedono la rigenerazione, fare clic su Sì.

2. Simulare i percorsi utensile.

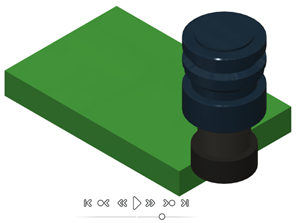

   1. Con il nodo Setup1 ancora selezionato nel browser, nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Fresatura > Azioni > Simula .

      Viene visualizzata la finestra di dialogo Simula e viene aperto l'ambiente contestuale Simulazione, sostituendo tutte le schede nell'area di lavoro Produzione.

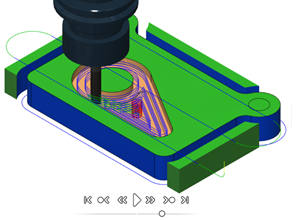

   2. Per mostrare i percorsi utensile definiti, nella parte inferiore dell'area grafica, sul lettore Simulazione, fare clic su Riproduci.



   3. Al termine della simulazione, nella barra degli strumenti, fare clic su Esci dalla simulazione .

3. Eseguire la post-elaborazione del setup utilizzando il post-processore Haas / A-axis per generare il codice NC.

   1. Nel browser, fare clic sul nodo Setup1.

   2. Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Fresatura > Setup > Crea programma NC .

      Viene aperta la finestra di dialogo Programma NC.

      Suggerimento: È anche possibile fare clic con il pulsante destro del mouse sul nodo Setup1 nel browser e selezionare Crea programma NC.

   3. Nel gruppo Macchina e post, dall'elenco a discesa Post, selezionare Scegli dalla libreria per scegliere un post-processore.

   4. Nel riquadro a sinistra, selezionare Libreria di Fusion.

   5. Nel riquadro destro, nella scheda Filtri, selezionare la Funzionalità di Fresatura e selezionare il Fornitore come Haas Automation.

   6. Nel pannello centrale, selezionare il post-processore HAAS - A-axis (pre-NGC), quindi fare clic e trascinarlo nella cartella Locale.

      Nota: Dopo che il post è stato scaricato e spostato nella cartella Locale, non sarà necessario ripetere l'operazione.

   7. Nel riquadro sinistro, selezionare Locale.

   8. Nel pannello centrale, selezionare il post-processore HAAS - A-axis (pre-NGC), quindi fare clic su Seleziona.

   9. Nel gruppo Programma, accettare il valore predefinito per Nome/Numero o specificarne un altro.

   10. Accettare la Cartella di output di default per il file di codice NC o sceglierne un altro.

   11. Selezionare la casella di controllo Apri file NC nell'editor.

   12. Fare clic su Post per eseguire la post-elaborazione del file.

       Viene visualizzato l'editor NC di default che mostra il codice NC per la macchina selezionata.



       Suggerimento: È anche possibile eseguire la post-elaborazione di singole operazioni facendo clic con il pulsante destro del mouse sull'operazione nel browser e selezionando Crea programma NC.

Riepilogo dell'attività 7

In questa attività si è appreso come rigenerare e simulare tutti i percorsi utensile. Le operazioni vengono poi elaborate per produrre il codice NC che deve essere utilizzato dalle macchine utensili.
