Attività 4: sgrossatura della cavità

In questa attività si apprenderà come utilizzare la strategia Sgrossatura adattiva per sgrossare il grosso del materiale dalla cavità.

La sgrossatura adattiva è una moderna strategia di lavorazione ad alta velocità (HSM) progettata per la sgrossatura. I parametri importanti in Sgrossatura adattiva sono le impostazioni Carico ottimale e Passo in Z. Le strategie di sgrossatura tradizionali richiedono di impostare il carico (o passo laterale) e il passo in Z per lo scenario peggiore. La grossatura adattiva consente di utilizzare i valori massimi consigliati dal fornitore di utensili. Il Carico massimo specificato non verrà superato.

Prerequisiti

• Attività 3 completata.

Passaggi

1. Avviare una nuova operazione Adattiva 3D e, dalla libreria Esercitazione: utensili (unità metriche), selezionare l'utensile #11 - Ø10 mm R1 fresa torica.

   1. Nella barra degli strumenti Produzione, scheda Fresatura, selezionare 3D > Sgrossatura adattiva .
   2. Nella scheda Utensile fare clic su Seleziona. Viene visualizzata la libreria utensili.
   3. Nella libreria, selezionare ** Libreria di Fusion > Esercitazione: utensili (unità metriche)**
   4. Nell'elenco, selezionare #11 - Ø10 mm R1.5 (fresa torica).
   5. Fare clic su Seleziona.

2. Selezionare il materiale grezzo lavorabile.

   1. Nella tavolozza comandi Sgrossatura adattiva, fare clic sulla scheda Geometria .
   2. L'opzione Contornature materiale grezzo deve essere abilitata per default.
   3. L'opzione Lavorazione rimanente deve essere abilitata per default. Il percorso utensile viene calcolato in base alle dimensioni del materiale grezzo e all'eventuale materiale già rimosso.
   4. Dall'elenco a discesa Origine, selezionare Da operazione/i precedente/i. In questo modo si terrà conto del materiale rimosso nell'operazione precedente e si eviterà di tagliare nuovamente le stesse aree.

3. Impostazioni Taglio in profondità, Carico ottimale e Sovrametallo.

   1. Fare clic sulla scheda Passaggi .
   2. L'opzione Carico ottimale controlla il passo laterale XY. Nessuna modifica richiesta.
   3. L'opzione Passo in Z massimo di sgrossatura controlla i tagli di profondità. Nessuna modifica richiesta.
   4. Impostare Sovrametallo radiale e assiale su 0,5 mm.
   5. Fare clic su OK per avviare il calcolo.

Riepilogo dell'attività 4

In questa attività si è appreso come selezionare un'operazione di Sgrossatura adattiva 3D, selezionare un utensile della libreria, impostare le opzioni Lavorazione restante, impostare il passaggio laterale del taglio, la profondità incremento e il materiale da lasciare.

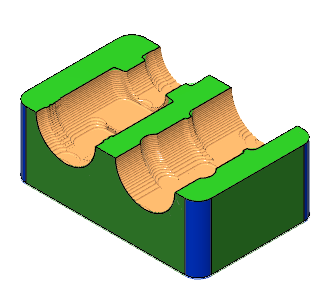

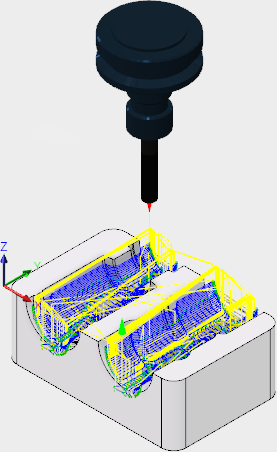

Il percorso utensile calcolato è mostrato di seguito.	Il percorso utensile simulato è mostrato di seguito.

Il percorso utensile è mostrato con una freccia rossa iniziale, un movimento rapido giallo, uno svincolo in entrata/uscita verde, movimenti di taglio blu e una freccia verde alla fine.
