Editor template foro

L'editor template foro consente di definire e gestire template di lavorazione fori direttamente all'interno di Fusion, consentendo flussi di lavoro di riconoscimento dei fori e di lavorazione più precisi e automatizzati. Questo utensile è particolarmente utile quando si lavora con geometrie di fori complesse o personalizzate che richiedono strategie di lavorazione specifiche.

Segni fori espansi

Creare segni dettagliati utilizzando segmenti di cilindro, cono e toro. Le quote di ogni segmento possono essere specifiche, comprese in un intervallo o di qualsiasi dimensione. Un'anteprima grafica si aggiorna durante la modifica.

Corrispondenza colore, filettatura e PMI

Facoltativamente, è possibile limitare la corrispondenza in base al colore del modello, alla designazione filettatura sui segmenti del cilindro o alle quote e tolleranze basate su PMI.

Selezione e anteprima

Selezionare un segno di foro direttamente dal modello e visualizzare in anteprima i fori che corrispondono attualmente al segno di foro.

Priorità template

Assegnare una priorità per controllare quale template corrisponde per primo quando si applicano più template.

Controllo delle operazioni

Aggiungere, rimuovere, riordinare e modificare le operazioni utilizzate dal template, inclusa la scelta di un utensile specifico per un'operazione.

Creazione di un template foro nella Libreria Template

1. Accertarsi che la funzionalità di anteprima Editor template foro sia attivata nella finestra di dialogo Preferenze.

2. Nella barra degli strumenti dell'area di lavoro Produzione, in qualsiasi scheda, fare clic su Gestisci > Libreria Template.

   Viene visualizzata la finestra di dialogo Libreria Template.

3. Nella Libreria Template, fare clic su Locale nella sezione Modelli personali.

4. Fare clic su Crea nuovo per creare un Nuovo template foro o Nuovo template foro da selezione.

   • Nuovo template foro: crea un nuovo template foro senza alcuna geometria predefinita.

   • Nuovo template foro da selezione crea un nuovo template foro in base al foro selezionato sull'area grafica.

     Viene visualizzata la finestra di dialogo Crea template foro.

5. Nella scheda Generale, specificare Colore di visualizzazione, Tolleranza accoppiamento e Priorità template.

   • Colore di visualizzazione: il colore selezionato qui viene utilizzato per distinguere visivamente il template foro sull'area grafica in Riconoscimento fori, facilitandone l'identificazione durante le operazioni di lavorazione.
   • Tolleranza accoppiamento: questa tolleranza viene utilizzata per verificare se il segno del template corrisponde ad un foro sul modello, anziché essere utilizzata per la lavorazione.
   • Priorità template: questa priorità viene utilizzata quando più template corrispondono ad un foro. Usarla per assegnare una priorità più alta ad un template più specifico e una priorità più bassa ad altri template generali.

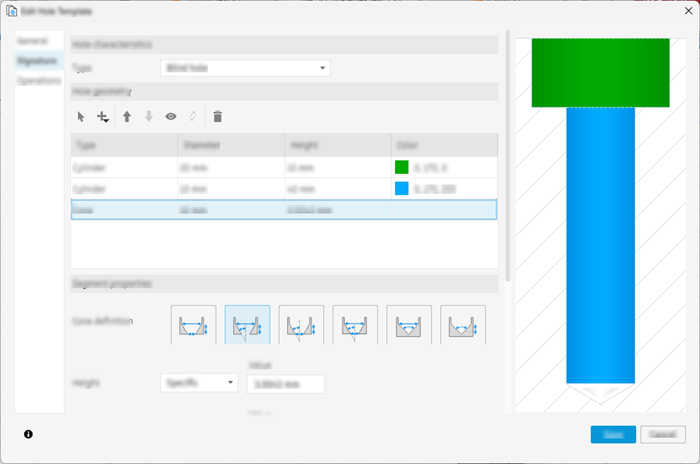

6. Nella scheda Segno, definire ciascun segmento del foro specificando parametri quali diametro, altezza del segmento, tipo di filettatura e altri attributi rilevanti. È possibile impostare le quote di un segmento in modo che siano specifiche, all'interno di un determinato intervallo o quota.



7. Nella scheda Operazioni, definire le operazioni di lavorazione applicate a ciascun segmento del foro. Ciò consente un setup completo del processo di lavorazione dei fori.

8. Fare clic su Salva.

   Il nuovo template foro è ora disponibile nella Libreria Template e può essere utilizzato nella strategia Riconoscimento fori.
